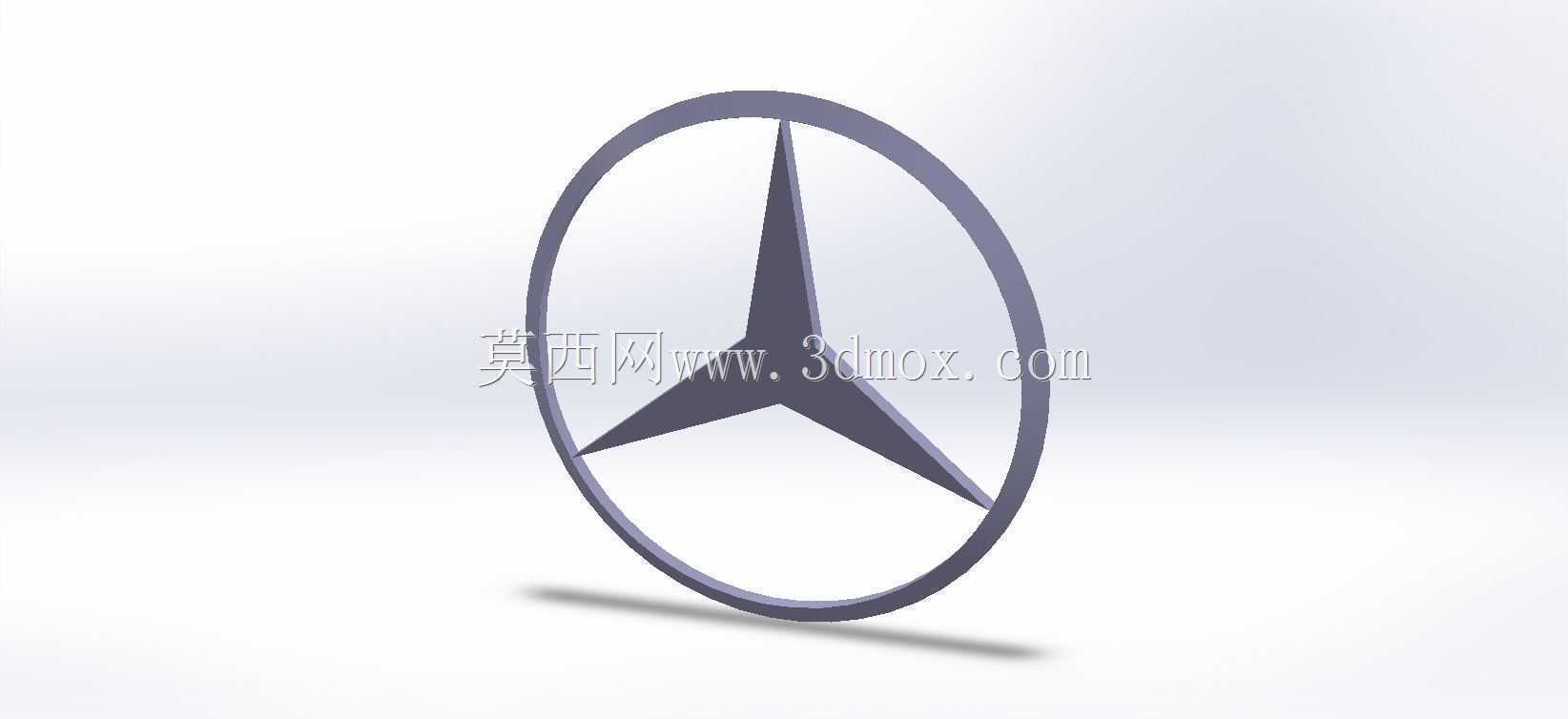

梅赛德斯三叉星环形车标立体结构

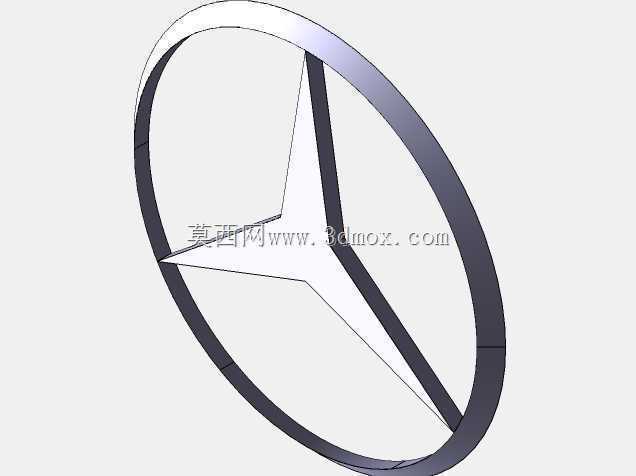

　　该立体标识结构主要应用于乘用车辆前脸格栅、车尾门、轮毂中心盖等外饰标识安装位，是车辆品牌视觉识别体系的核心外露部件，在整车外饰件匹配设计中需要和周边覆盖件保持精准的装配间隙。整个标识采用环形外圈搭配三叉星辐条的经典构型，环形外圈为等截面圆弧闭环结构，截面采用带微小拔模斜度的类椭圆设计，既满足注塑或金属压铸成型的工艺脱模要求，也能在安装后和基座贴合面形成均匀的承压边界，避免长期行车振动导致的标识松动移位。三叉星的三个辐条沿环形中心呈120度圆周均匀分布，每个辐条从中心交汇点向外平滑过渡到环形外圈的内壁，辐条厚度从中心到外圈采用渐变设计，中心交汇区域厚度最大，保证三个辐条连接的结构强度，靠近外圈位置厚度逐步收窄，和环形截面平滑衔接，

　　避免应力集中导致的辐条断裂问题。设计过程中需要重点考虑标识的安装边界，环形外圈的背面设置有均匀分布的定位卡扣柱，卡扣柱的位置和安装基座上的预留卡孔一一对应，卡扣的插入深度和卡接量经过匹配计算，既保证安装时的按压手感顺畅，也能确保装配后标识和安装面完全贴合，不会出现翘边、缝隙不均的问题。辐条的表面和环形外圈保持同一曲率的弧面过渡，没有尖锐棱角，既满足外饰件的行人碰撞保护法规要求，也能在车辆清洗、日常擦拭过程中不会勾扯抹布、划伤接触表面。在实际装车应用中，该标识的立体构型需要兼顾不同安装位置的视觉效果，安装在车头垂直面时，三叉星的上辐条保持垂直向上的姿态，左右两个辐条对称分布，保证不同角度观察时的品牌识别度；安装在轮毂中心时，

　　需要配合轮毂盖的旋转结构，确保车辆行驶过程中标识始终保持正向姿态，不会随轮毂转动出现倒置。标识的整体壁厚保持均匀，避免成型过程中出现缩痕、翘曲等外观缺陷，背面的加强筋设置在辐条和外圈的连接位置，加强筋的高度不超过标识整体厚度的三分之二，既提升结构刚性，也不会在正面产生缩印影响外观质感。
