深沟球滚动轴承三维结构设计

　　在各类旋转传动机构的设计选型中，这类深沟球结构的滚动轴承是应用覆盖范围极广的支撑部件，从普通民用家电的电机输出端，到工业输送线的辊筒支撑端，再到中小型机床的主轴辅助支撑位，都能见到这类零件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力降到最低，同时承担径向载荷与部分轴向载荷，保证轴系的回转精度保持在设计允许的公差范围内。

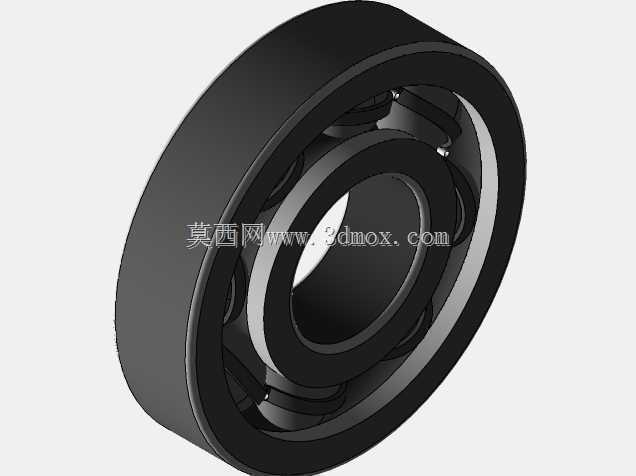

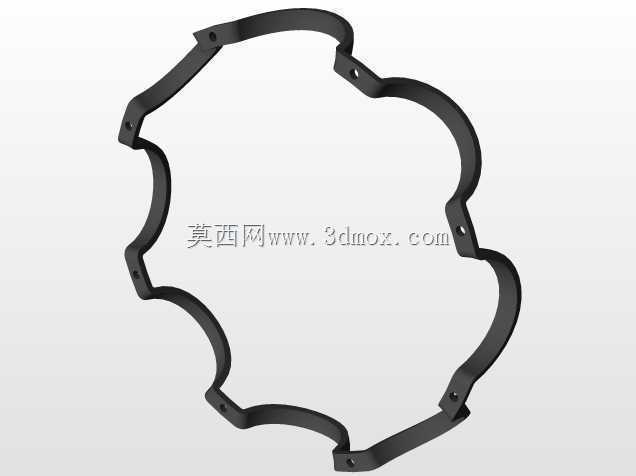

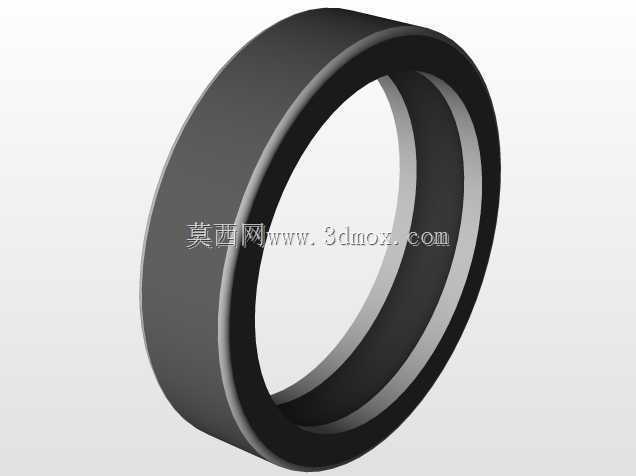

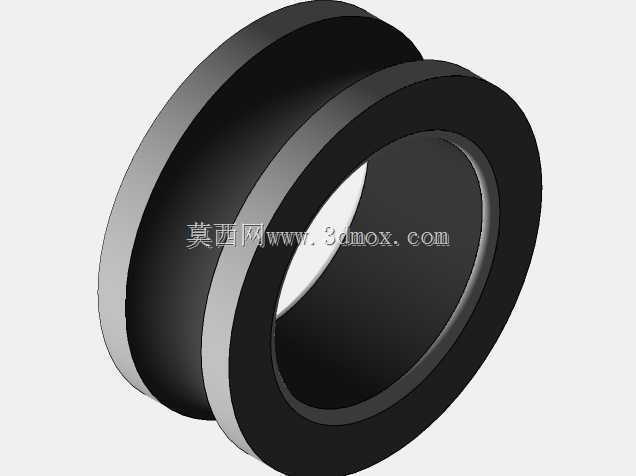

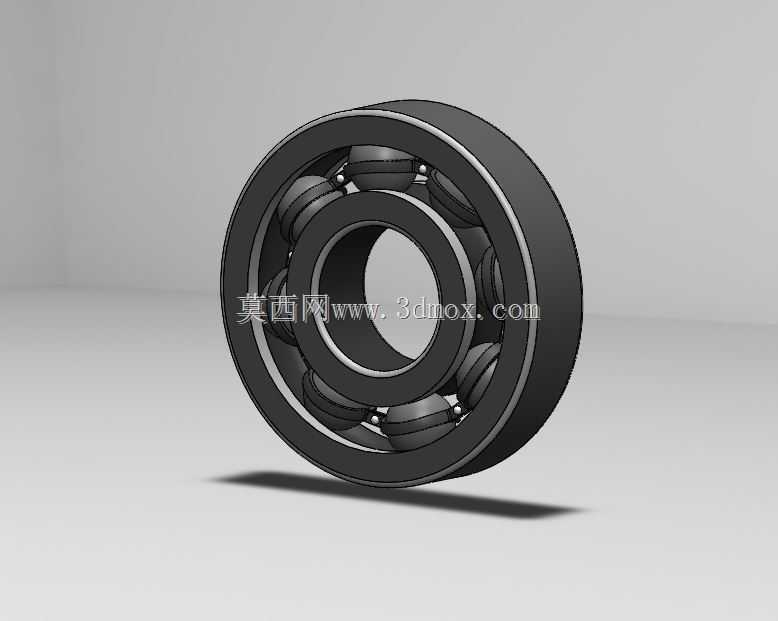

　　从结构设计逻辑来看，该轴承采用双座圈夹装滚动体的经典布局，内圈与旋转轴采用过盈配合随轴同步转动，外圈与安装基座的轴承孔采用过渡配合固定，中间均匀排布的钢质滚珠通过保持架分隔，避免滚动体之间直接接触产生额外摩擦与磨损。建模过程中需要严格控制滚道的曲率半径，滚道与滚珠的接触角设计直接决定了轴承的轴向承载能力，常规深沟球结构的接触角较小，更适合以径向载荷为主、轴向载荷较小的工况，如果需要提升轴向承载能力，就需要调整滚道的曲率中心偏移量，增大接触角。

　　做三维建模时，安装边界的尺寸公差是需要重点核对的部分，内圈的内径尺寸要匹配对应轴径的公差带，通常选用k6或者m6的过盈配合，保证内圈与轴同步转动不出现打滑；外圈的外径尺寸要匹配基座轴承孔的H7公差带，既不能过紧导致外圈无法装入，也不能过松导致外圈在孔内发生蠕变磨损。轴承的宽度尺寸要预留轴系的轴向窜动间隙，避免轴受热伸长后轴承被卡死。

　　实际应用中，这类轴承的密封结构也是设计时需要考量的点，开式结构适合有定期润滑维护的工况，带防尘盖或者密封圈的结构则适合粉尘较多、无法频繁补脂的场景，比如农机、矿山输送设备的传动位。建模时还原滚珠与滚道的接触状态，能够帮助工程师在做装配干涉检查时，提前预判轴系安装后是否会出现配合过盈或者间隙过大的问题，也能通过运动仿真验证轴承在不同转速下的载荷分布情况，避免选型不当导致的轴承过早失效。
