工业置物支撑用金属方管线框托架

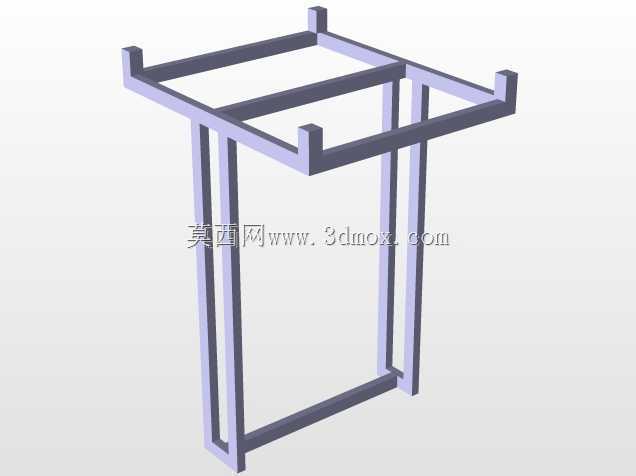

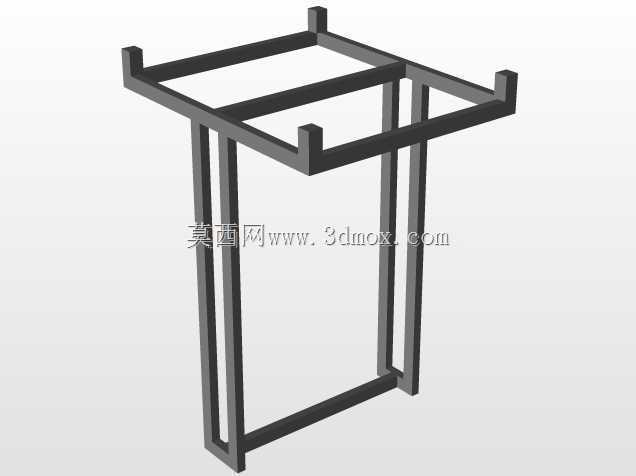

　　这类线框式托架常应用在生产车间工位旁的物料暂存、仓储区域的零散货品承托，或是商用场景下的托盘配套支撑结构，核心作用是为上方放置的托盘、周转箱提供稳定的承载基础，避免托盘直接接触地面造成受潮、磕碰，同时留出底部空间方便叉车、液压托盘车的叉臂伸入完成转运作业。从结构设计来看，整体采用等截面方管拼接成型，没有多余的装饰性结构，所有连接节点均采用直角对接，既简化了加工时的切割、焊接工序，也能保证框架整体的受力均匀，不会出现局部应力集中的问题。上部框架的四个角位都设置了向上凸起的限位挡边，当托盘放置到托架上时，挡边可以卡住托盘的底部边缘，即便受到侧向的推力或是转运时的轻微晃动，托盘也不会从托架上滑落，这个细节在实际车间使用中非常实用，

　　能大幅降低物料倾翻的风险。下部采用四根竖直方管作为主支撑腿，底部同样通过方管做横向连接形成底框，一方面可以增大支撑腿与地面的接触面积，降低单位面积的地面压强，避免在环氧地坪等软质地面上留下压痕，另一方面底框的横向连接也能抵消竖直支撑腿受到的侧向弯矩，提升整个框架的抗扭性能，即便放置偏重的载荷，框架也不会出现支腿外撇的变形问题。设计时需要重点把控几个尺寸边界：上部框架的内净尺寸要匹配常用托盘的底部外形尺寸，预留3-5mm的装配间隙方便托盘取放，挡边的高度控制在25-30mm即可，过高会增加不必要的材料成本，过低则起不到限位作用；竖直支撑腿的高度要结合常用托盘车的最低叉取高度来设定，一般留足100-120mm的底部净空就能满足手动、

　　电动托盘车的叉取需求，过高会导致整个托架的重心上移，降低满载时的稳定性，过低则会导致叉臂无法伸入，失去快速转运的便利性。方管的壁厚选择需要结合额定承载来计算，常规车间用的1吨额定承载托架，采用2mm壁厚的碳钢方管即可满足强度要求，焊接完成后做抛丸喷塑处理，就能应对车间内的常规潮湿、油污环境，延长整体使用寿命。整个框架没有设置可活动部件，结构可靠性高，日常使用几乎不需要维护，适合在仓储、生产、物流等场景下批量部署使用。
