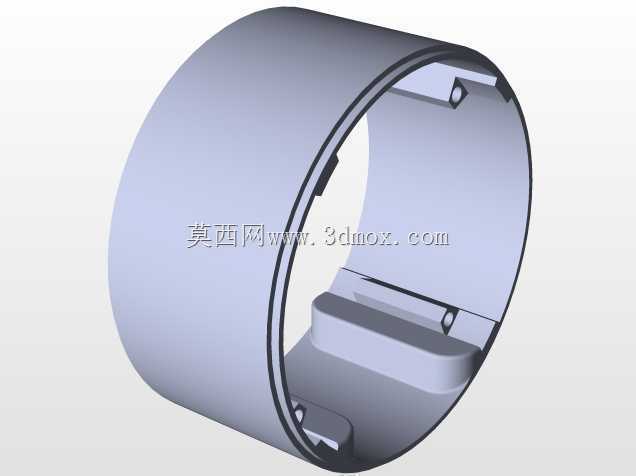

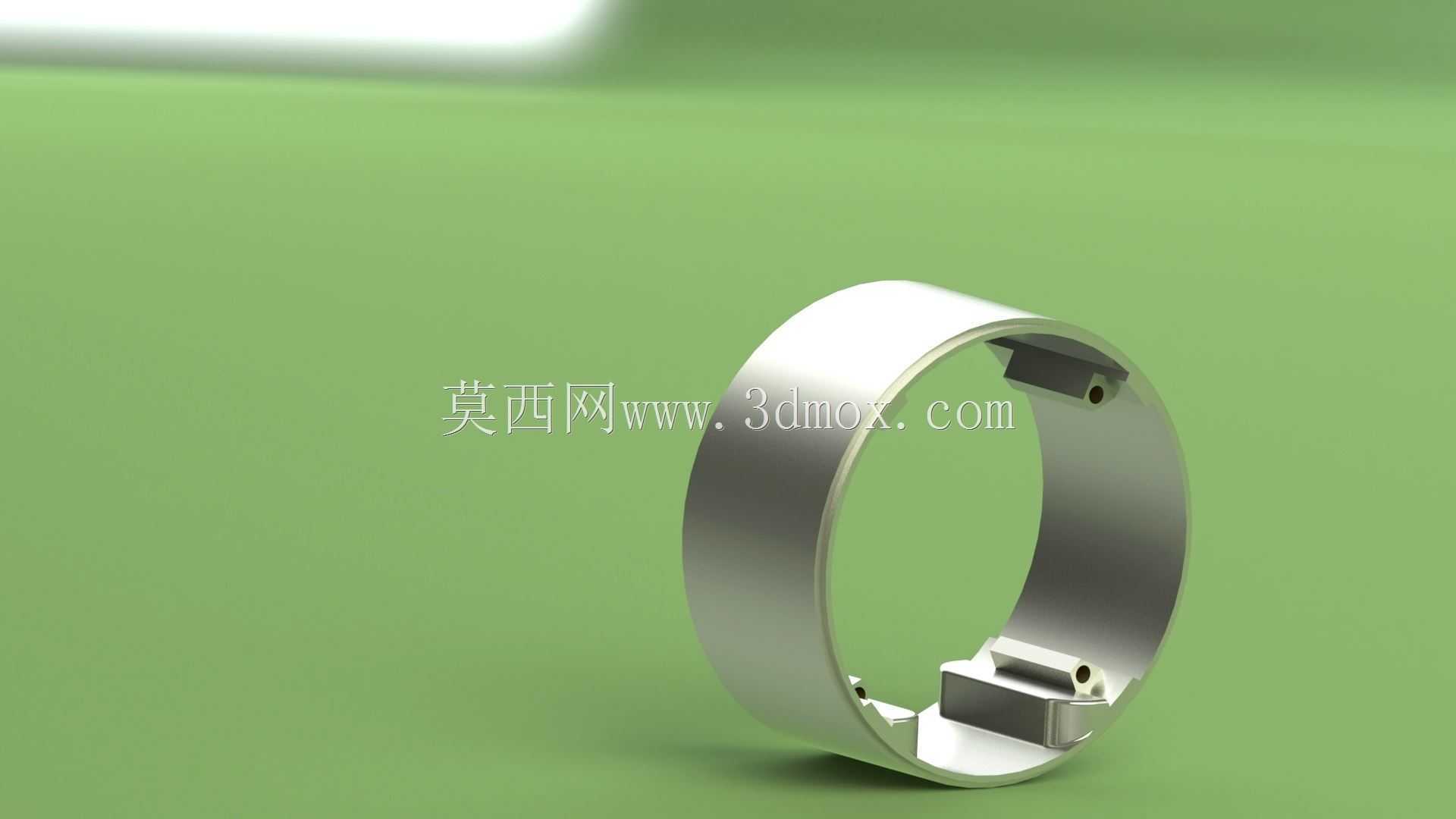

带定位凸台的环形金属卡箍结构

　　这类带内置定位结构的环形卡箍，在中小型机电设备的轴系配套、管路固定场景中应用十分广泛，日常做结构配套时，常用来实现回转类部件的周向限位、轴向防窜，相比普通光滑卡环，它自带的凸台与安装孔结构，能省去额外加装定位销的工序，在装配空间局促的小型设备内部优势格外明显。从实际使用场景来看，这类零件常配套在小型伺服输出轴端、精密传动的衬套外侧，或是气动管路的接头固定位，工作时环形主体抱紧配合面，内侧的凸台卡入配合件预设的卡槽内，凸台上的小孔可穿入紧定螺钉进一步锁止，避免设备运行过程中因振动出现卡箍移位、松脱的问题。设计这类零件时，首先要确认配合轴径或管路的外径公差，环形主体的内径要根据配合性质选取合理的间隙或过盈量，若是用于静定位场景，

　　内径公差可选取H7/h6的小间隙配合，方便装配时顺利推入，同时保证定位精度不会出现过大旷量；若是需要承受一定轴向力的场景，可适当增加过盈量，同时在凸台位置增加螺钉锁紧的冗余设计。环形主体的壁厚需要根据抱紧力需求核算，太薄容易在锁紧时出现塑性变形，太厚则会占用过多径向安装空间，通常这类直径在50-80mm区间的中小型卡箍，壁厚选取2-3mm即可满足常规机电设备的使用需求。内侧的凸台设计需要重点关注安装边界，凸台的突出高度不能超过配合件卡槽的深度，否则卡箍装配后无法完全贴紧配合面，会出现轴向间隙；凸台的宽度要和卡槽宽度匹配，单边预留0.1mm左右的装配间隙，避免加工误差导致卡滞。凸台上的安装孔位置要避开环形主体的应力集中区，

　　孔边到环体内壁的距离要大于1倍孔径，防止锁紧螺钉时孔位周边出现开裂。零件的边缘全部做0.2mm的倒角处理，既可以去除加工毛刺，也能避免装配时刮伤配合件的表面，影响装配精度。建模过程中，这类环形零件优先采用旋转特征生成主体结构，再通过拉伸切除生成内侧凸台与安装孔，最后做倒角与细节处理，建模时要注意凸台与环体连接处做圆角过渡，减少应力集中，提升零件的抗疲劳强度，适配设备长期运行的振动工况。
