20毫米规格箱式直线轴承座结构设计

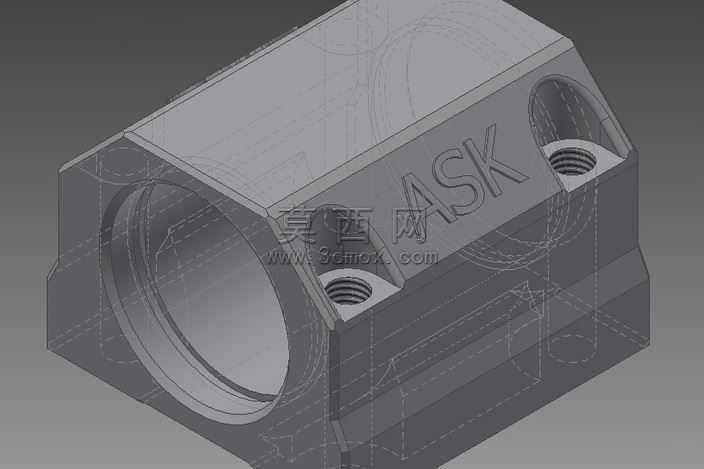

本作品为适配20毫米直径光轴的箱式直线轴承支撑座三维建模成果，建模过程中以机械传动导向场景的实际安装需求为核心设计依据，首先完成整体结构的基准定位：以轴承内孔轴线为核心设计基准，确定主体方块结构的长宽高比例，保证座体具备足够的结构强度同时控制整体重量，避免冗余材料增加不必要的负载。建模阶段首先绘制主体的拉伸草图，对安装孔位、轴承容纳腔的位置进行精准尺寸约束，轴承容纳腔的内径尺寸严格匹配20毫米直线轴承的外径公差要求，保证轴承压装后不会出现松脱或过盈量过大导致的轴承变形问题。座体侧面设计的两个螺纹安装孔采用标准公制螺纹规格，建模时对螺纹孔的深度、攻丝余量进行了符合机械加工规范的参数设置，可直接用于后续的加工出图参考。座体表面的标识特征采用浮雕式建模处理，在不影响整体结构强度的前提下完成标识的添加，同时对座体所有棱边进行了符合工艺要求的倒角处理，避免尖锐边角带来的安装安全隐患，也去除了建模过程中产生的尖锐几何错误。材质渲染阶段采用工业常用的铸铝或钢制轴承座的哑光金属材质，对金属表面的细微磨砂质感进行了参数调整，还原真实机加工零件的表面质感，同时对线框显示模式下的结构线进行了透明度调整，可清晰展示座体内部的容纳腔结构、壁厚分布以及孔位的贯通关系，方便使用者快速理解零件的内部构造。设计过程中充分考虑了直线轴承座的实际使用场景：这类支撑座多用于直线导轨传动系统中，为光轴提供固定支撑同时保证直线轴承可顺畅带动滑动部件做往复直线运动，因此建模时特意保证了轴承安装孔与安装底面的平行度公差约束，两个侧面螺纹孔的轴线与轴承孔轴线的垂直度也做了对应的几何约束，避免安装后出现光轴卡滞、滑动阻力过大的问题。整体模型的几何拓扑结构规整，无破面、重叠面等建模错误，所有特征均采用参数化建模方式生成，可根据实际使用需求快速调整适配不同直径的直线轴承规格，也可直接导出工程图用于生产加工环节的尺寸参考。
