250pro穿越机FPV竞速机架结构设计

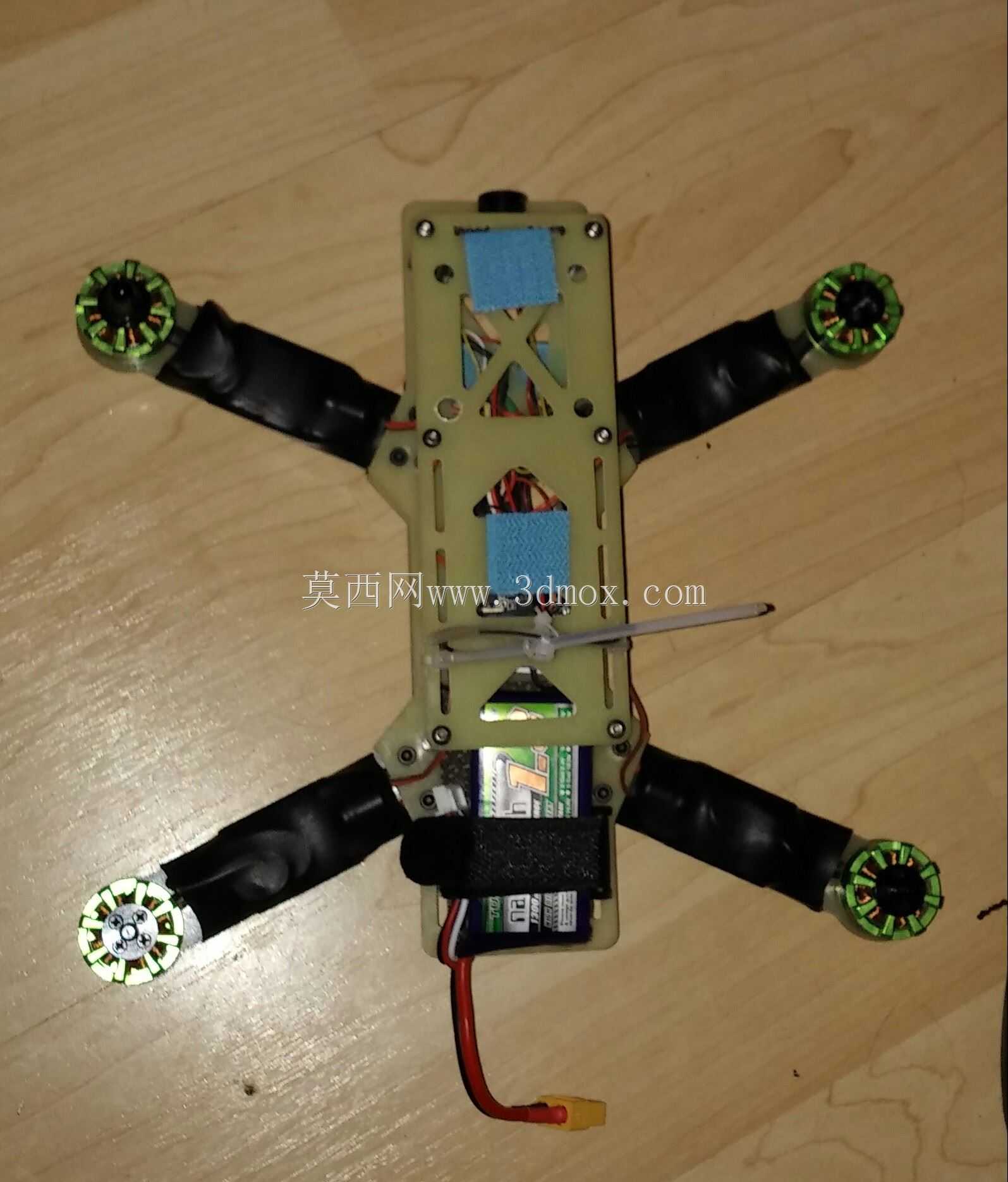

这款250pro FPV机架是面向第一视角穿越竞速、日常休闲航拍练习场景开发的四轴飞行器承载结构，作为穿越机的核心安装基体，它承担着固定飞控、电调、电机、电池、图传、摄像头等全部航电与动力部件的作用，同时需要承受飞行过程中的高速机动冲击、起降碰撞载荷，是保障FPV飞行稳定性与结构可靠性的核心部件。

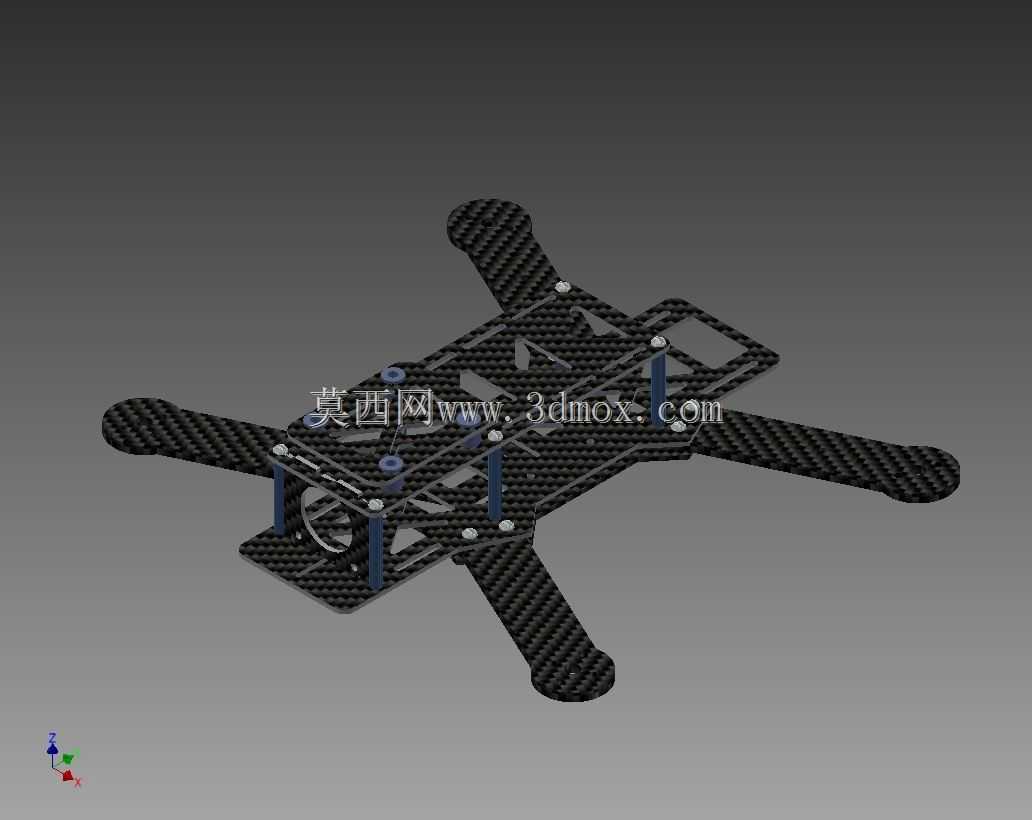

在设计思路上，这款机架采用经典的X型四轴布局，250级别轴距设定兼顾了室内小空间灵活穿梭与室外开阔场地高速竞速的双重需求，轴距参数经过反复调校，既不会因轴距过短导致飞行姿态过于灵敏难以操控，也不会因轴距过长损失机动灵活性，适配新手入门练习与进阶玩家竞速飞行的不同使用需求。机架主体采用碳纤维板材作为核心结构材料，利用碳纤维材料高比强度、轻量化的特性，在保证整体结构抗冲击强度的前提下尽可能降低整机自重，提升飞行推重比与续航表现。

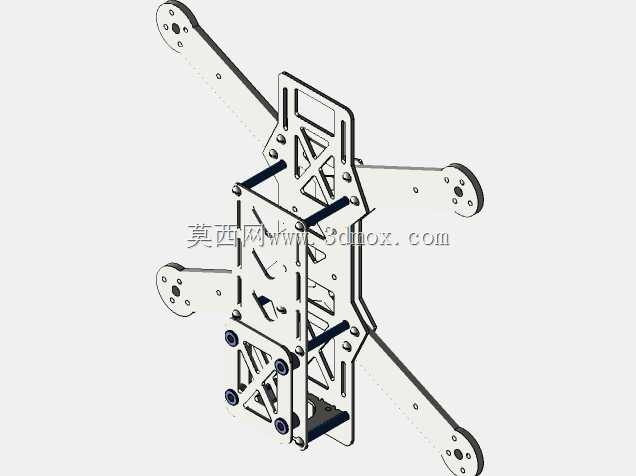

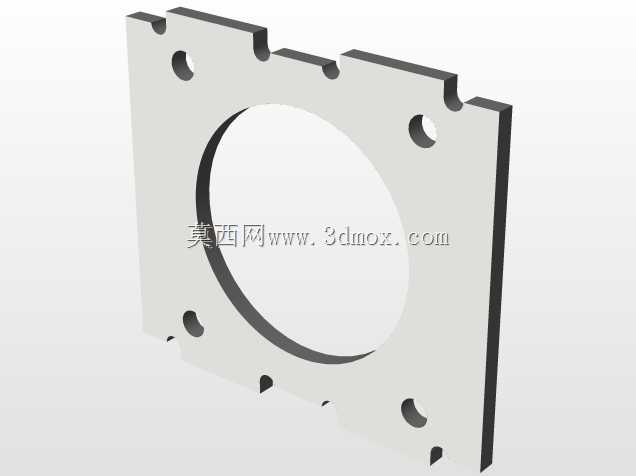

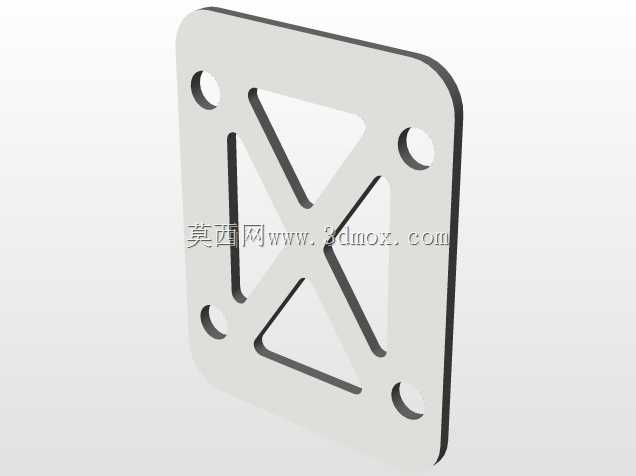

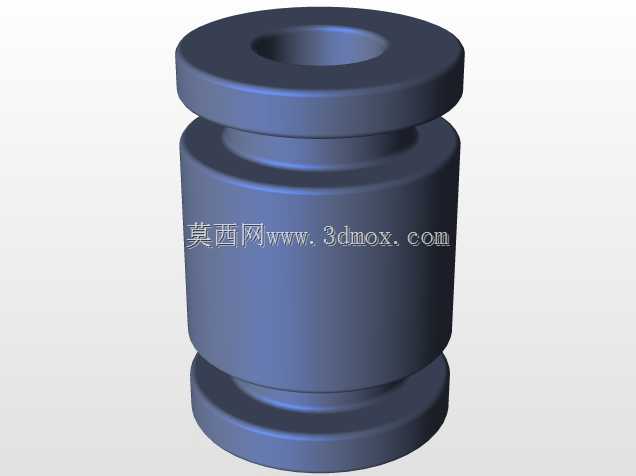

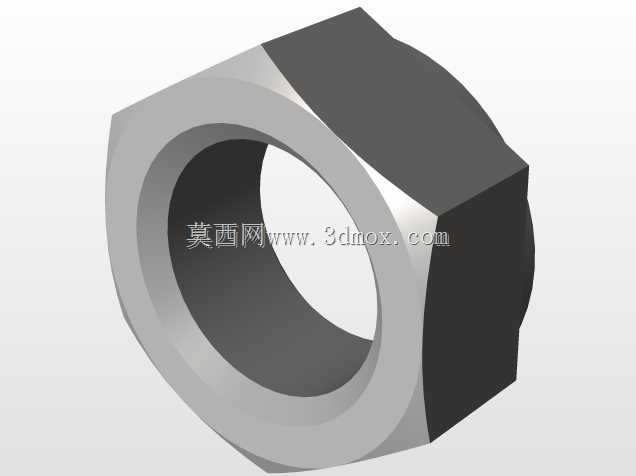

结构设计上采用分层堆叠的安装逻辑，上下两层碳板通过高强度铝柱与螺丝实现刚性连接，中间预留充足的走线与安装空间，可兼容主流规格的飞控、电调与图传设备，飞控安装位预留了减震安装孔位，可搭配减震球过滤飞行过程中的高频振动，保障陀螺仪数据采集的准确性，提升飞行姿态的稳定度。机臂采用一体化碳板切割成型，末端预留标准电机安装孔位，适配22系列穿越机电机的安装尺寸，机臂与主体连接位置做了加厚补强设计，能够有效降低炸机时机臂断裂的概率，提升机架的耐用性。机架前部预留了FPV摄像头与图传天线的安装位，可根据需求调整摄像头俯仰角度，适配不同飞行视角的需求，顶部预留了电池绑带安装槽，可固定不同容量的锂聚合物电池，方便玩家根据飞行场景调整配重与续航配置。

安装边界方面，这款机架的安装孔位完全遵循主流250穿越机的通用尺寸规范，可适配市面上绝大多数标准规格的航模配件，无需额外打孔改装即可完成组装，机架整体外轮廓做了圆角处理，既能够降低飞行过程中的风阻，也能避免尖锐边角在碰撞时造成部件损坏或人员划伤，底部预留了起落架安装孔位，可搭配轻量化起落架保护底部电池与图传设备，降低硬着陆时的部件损伤风险。
