半拆卸式ABS制动模块结构设计

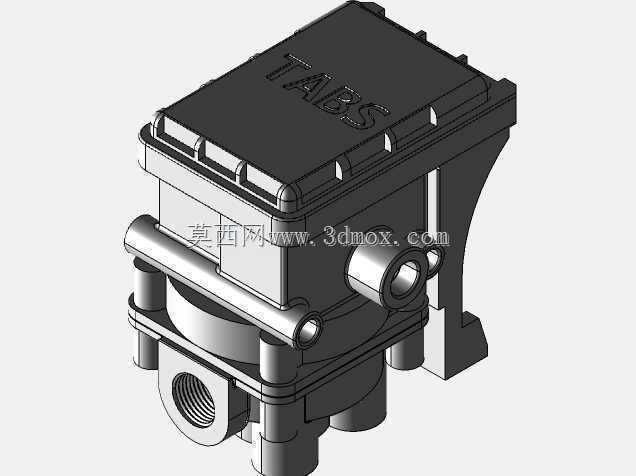

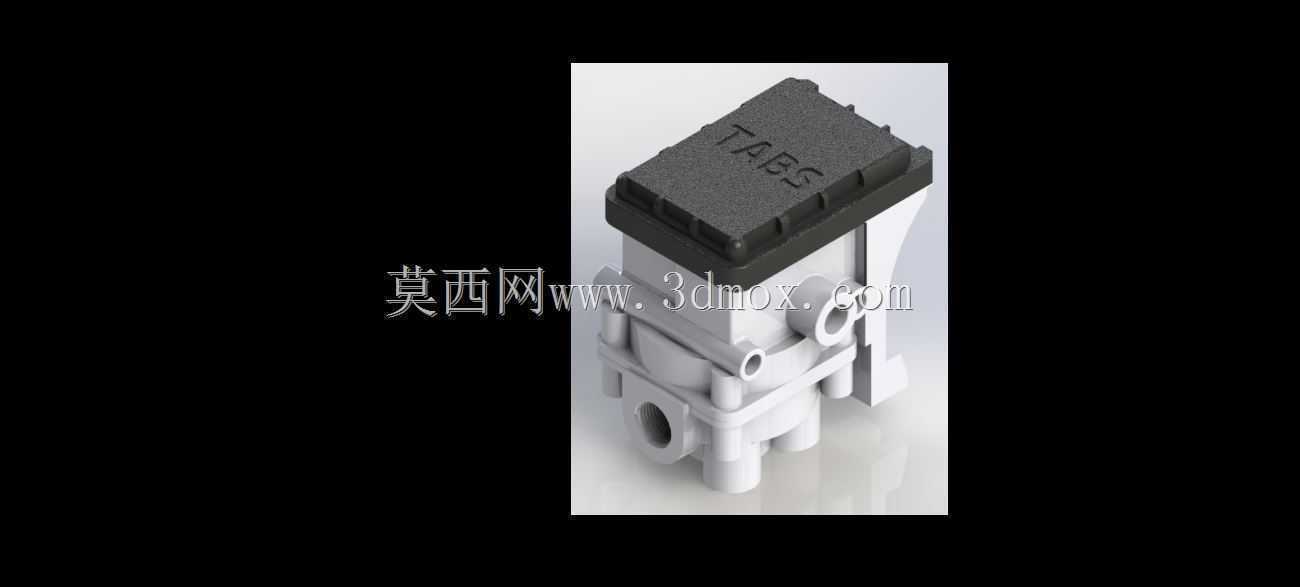

　　商用车气压制动回路里，ABS防抱死模块是决定制动安全边界的核心部件，本次呈现的半拆卸式ABS模块结构，针对卡车、挂车等重载商用车辆的制动需求做了适配优化。从实际装车场景来看，这类模块通常布置在车架纵梁外侧靠近制动气室的位置，需要兼顾气路连接便利性、线束防护性以及日常检修的操作空间，半拆卸式的结构设计正是为了平衡模块集成度与维护便捷性的矛盾。模块上部的控制阀体部分采用密封式封装，内置的电磁阀、气压调节组件完全封闭在硬质壳体内，避免行车过程中泥水、扬尘侵入阀腔造成阀芯卡滞，顶面的标识区域做了防滑纹理处理，既可以刻印型号参数，也能在检修拆装时提供防滑着力点。下部的气路集成基座采用压铸铝合金材质，在保证结构强度的同时尽可能降低自重，

　　基座上预留的多个气路接口分别对应进气、前后桥制动出气、驻车制动回路等不同管路，接口的位置排布充分考虑了整车管路的走向逻辑，避免安装时出现管路弯折半径过小导致的气阻问题。从设计思路上看，该模块没有采用全集成不可拆卸的结构，而是将控制单元与气路基座通过标准化紧固件连接，中间的密封垫采用耐油橡胶材质，既保证工作气压下的密封性能，也能在控制单元出现故障时单独拆换上部组件，无需拆解整个气路管路，大幅降低售后维修的工时成本。外形尺寸方面，模块整体的长宽高比例适配商用车车架的安装空间，基座上的安装孔位采用通用化的孔距设计，能够兼容多数主流重卡、挂车的安装支架，不需要针对车型单独开发转接支架。安装边界上，模块的突出结构都做了圆弧过渡处理，

　　避免与周边的线束、管路发生运动干涉，下部的气路接口预留了足够的扳手操作空间，在车架上完成固定后可以直接使用标准工具完成管路接头的拧紧操作，不需要额外调整安装姿态。在实际制动过程中，该模块接收轮速传感器的信号后，通过上部控制单元的电磁阀快速调节各个回路的气压，避免车轮出现抱死拖滑的情况，半拆卸的结构也让内部阀芯的清洁、更换作业可以在整车不解体的情况下完成，相比全密封式的ABS模块，更适配重载商用车复杂的运维场景。基座的流道设计经过优化，气路内部的转角都做了平滑过渡，减少气压传输过程中的压力损失，保证制动响应的速度能够满足紧急制动的时序要求，各个接口的密封面采用锥面加密封圈的结构，在1MPa的工作气压下不会出现漏气问题。
