通风式车用制动盘结构三维设计

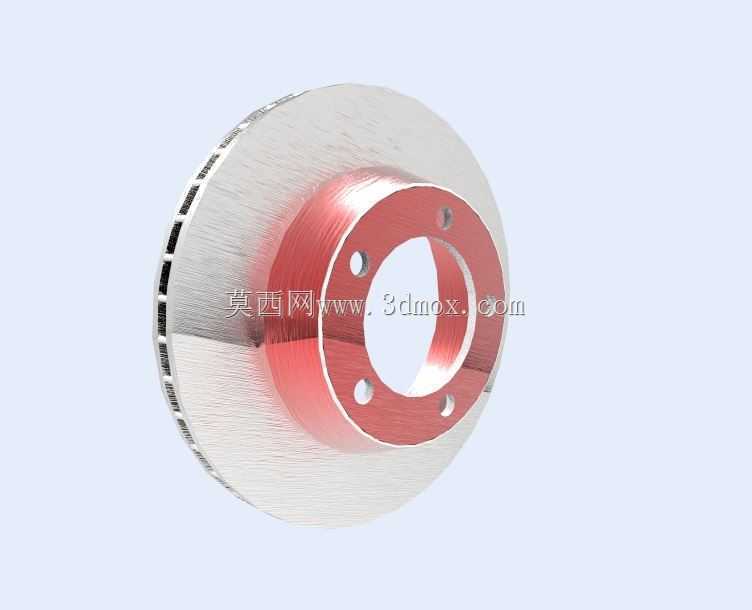

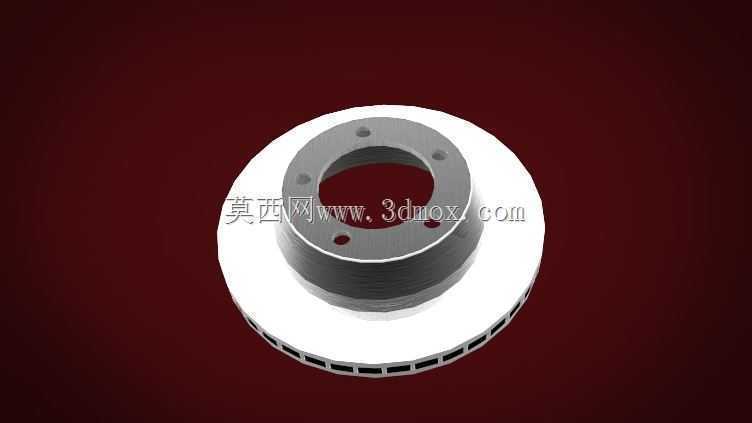

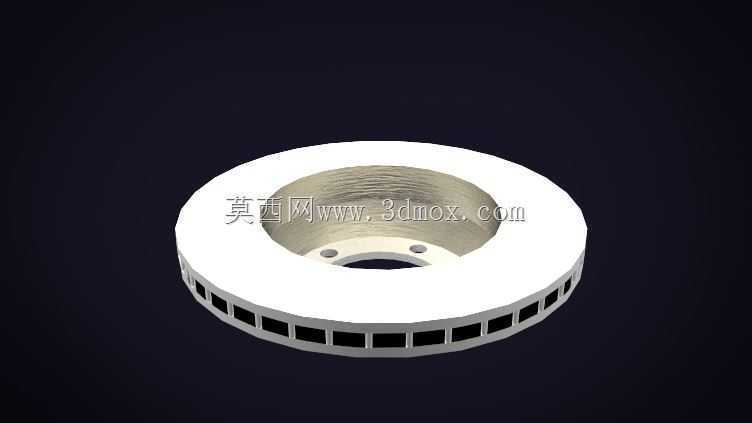

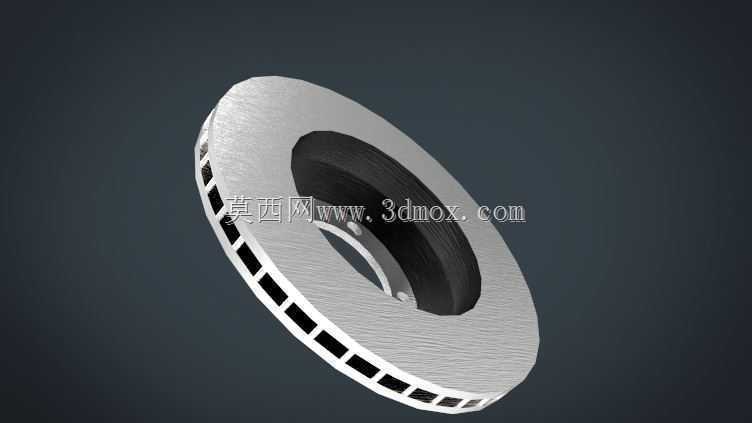

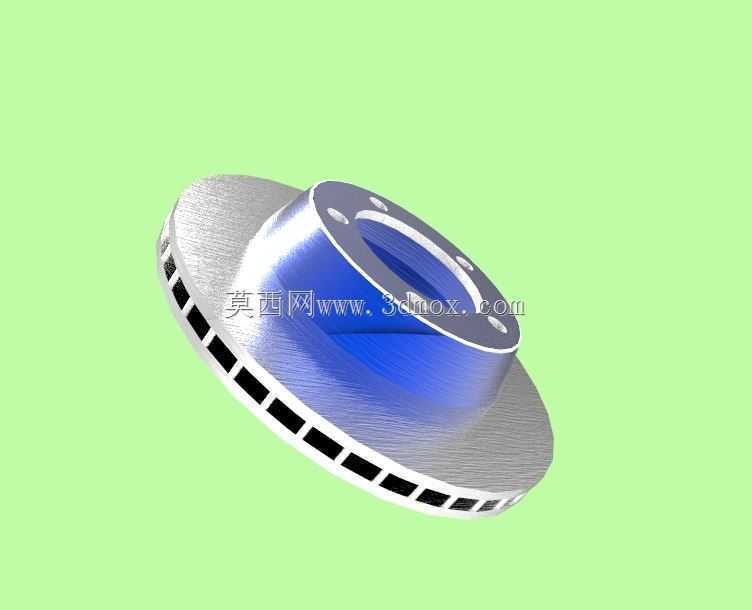

　　这款制动盘是盘式制动系统的核心执行部件，主要适配乘用车辆的前轮制动工况，日常行驶中承担着将车辆动能通过摩擦转化为热能散出的核心作用，直接决定车辆制动过程的稳定性与连续制动的抗热衰退性能。从结构设计来看，该制动盘采用双层摩擦盘搭配中间径向通风道的结构，摩擦工作面为平整的环形金属面，可与制动片形成均匀的面接触，避免局部应力集中导致的摩擦片偏磨；中间的径向通风道沿圆周均匀排布，车辆行驶时气流可从轮毂侧沿风道径向流出，持续带走摩擦产生的热量，相比实心制动盘能提升40%以上的散热效率，适配连续下坡、频繁启停等高热负荷工况。安装端采用带中心定位孔的法兰凸台结构，凸台上均匀分布的螺栓孔与轮毂轴头的安装位完全匹配，

　　中心孔与轴头定位止口采用过渡配合设计，可保证制动盘安装后的径向跳动量控制在工程允许的公差范围内，避免制动时出现方向盘抖动的问题。设计过程中优先考虑了摩擦面的平面度要求，建模时对摩擦工作面预留了合理的加工余量，同时对通风道的截面做了圆角过渡处理，避免铸造过程中出现应力集中导致的盘体开裂问题；安装法兰与摩擦盘的连接过渡段采用渐变壁厚设计，既保证了整体结构刚度，又能控制零件整体重量，降低簧下质量提升车辆操控响应。从安装边界来看，该制动盘的摩擦环外径适配常规16-17寸轮毂的安装空间，法兰端的螺栓孔分布圆直径匹配主流家用车型的轴头规格，装配时无需对周边转向节、制动卡钳安装位做额外修改，可直接替换同规格的原厂制动盘。实际使用中，

　　该结构的制动盘在常温制动工况下能提供稳定的摩擦系数，当连续制动导致盘体温度升高时，通风结构可快速将热量导出，避免摩擦系数骤降引发的制动距离变长问题；同时盘体的通风道设计也能减少制动粉尘在摩擦面的附着，长期使用下能保持摩擦面的清洁度，降低制动异响的发生概率。建模时对各安装面的形位公差做了对应约束，定位止口与摩擦面的垂直度、两个摩擦面的平行度都按照量产零件的工程要求做了参数化设定，方便后续直接导出工程图用于加工验证，也可用于制动系统的台架仿真分析，模拟不同制动压力、不同车速下的盘体温度场与应力分布。
