石膏板墙面固定用螺旋式锚栓结构设计

　　做家装和轻型商用空间的墙面固定方案时，不少结构工程师都会碰到石膏板、空心轻质隔墙这类基层握钉力不足的问题，普通自攻螺丝拧入后很容易因为基层松散出现滑牙、脱落，根本没法承载相框、小型书架、挂墙置物架这类荷载，这款螺旋式干墙锚就是针对这类场景开发的专用紧固件。从结构设计逻辑来看，这款锚栓没有采用传统膨胀锚栓的分体胀套结构，而是采用一体式全螺纹螺旋切入的设计思路，头部做了梅花槽的驱动结构，相比十字槽能承受更大的安装扭矩，电动工具批头卡入后不容易滑出，安装时不需要提前在墙面上预钻大尺寸的安装孔，只需要用对应批头直接将锚栓旋入墙面即可，锚栓的尖端做了自攻切削的刃口结构，旋入过程中能自动切开石膏板的纸面和芯材，不会造成墙面基层大面积碎裂。

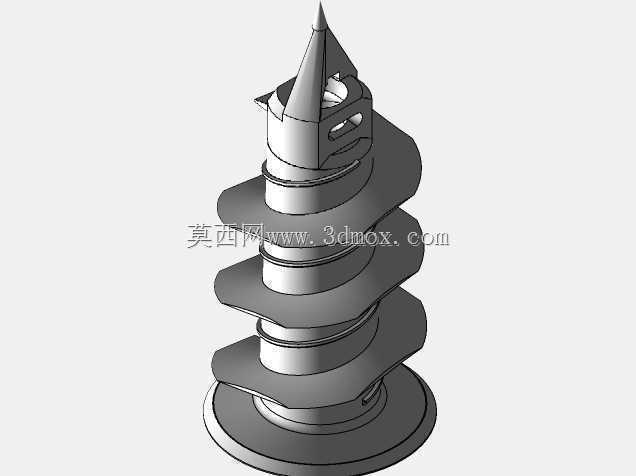

　　锚栓的杆身分布了多圈连续的螺旋式锚定翼片，每一圈翼片的外径都大于杆身直径，旋入到位后，这些翼片会嵌在石膏板芯层内部，形成多道连续的受力支撑面，相比单点膨胀的锚栓，受力分布更均匀，不会因为单点应力集中撑破石膏板，单颗锚栓在12mm厚普通纸面石膏板上的垂直静载承载能力可以满足多数轻型墙面挂载需求。从安装边界来看，这款锚栓的总长度适配常规9.5mm、12mm厚度的纸面石膏板隔墙，安装后锚栓的头部法兰面会完全贴平墙面表面，不会出现凸起，后续挂载物件时可以完全贴合墙面，不会留缝隙。锚栓中心预留了和普通自攻螺丝匹配的内螺纹通道，当锚栓完全旋入墙面后，只需要将配套的螺丝穿过待固定物件的安装孔，拧入锚栓中心的螺纹孔即可完成固定，不需要额外的胀管、

　　螺母等配件，单人就能完成全部安装操作，安装效率比传统膨胀锚栓提升至少一倍。实际选型使用时需要注意，这类锚栓仅适用于空心轻质隔墙、石膏板这类低强度基层，不能用于混凝土、实心砖墙这类硬质基层，同时挂载荷载不能超过锚栓的额定承载范围，避免出现坠落风险。建模过程中需要重点控制螺旋翼片的螺距和刃口角度，螺距过大会导致旋入阻力过大，过小则会降低锚定的握裹力，刃口角度需要兼顾切削性能和结构强度，避免安装过程中刃口崩断。
