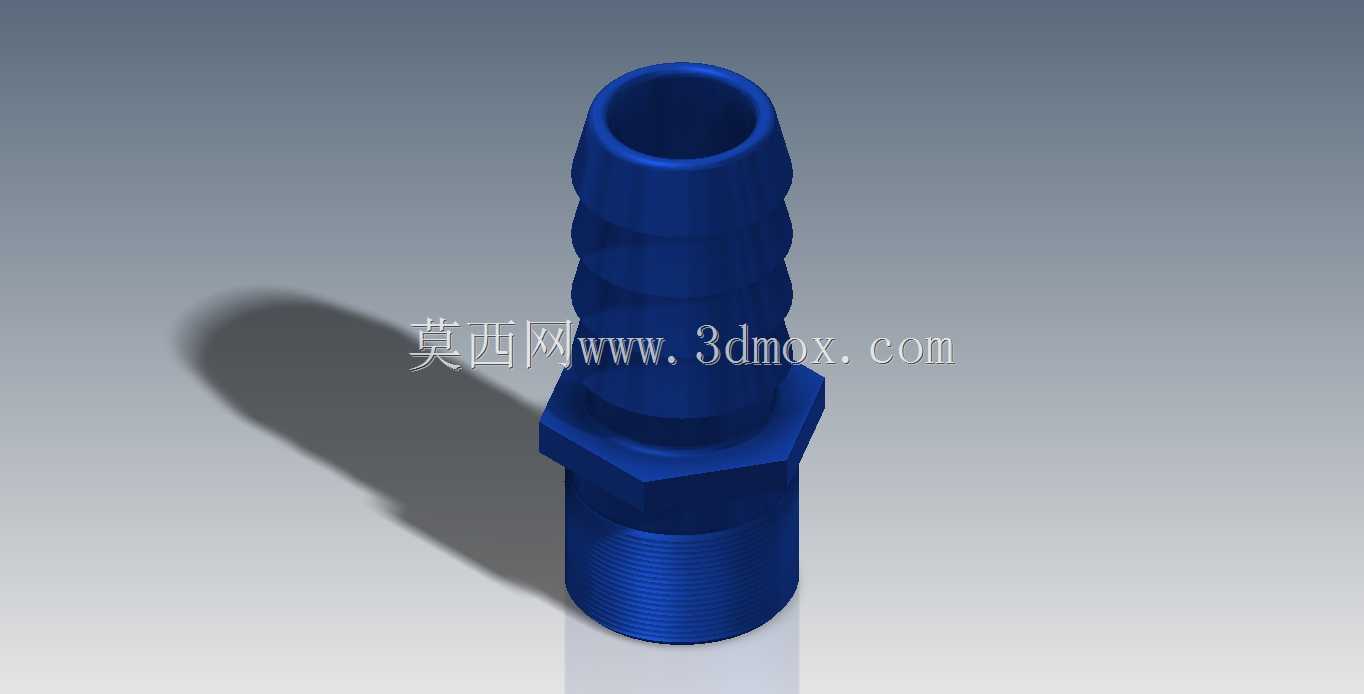

外螺纹六角宝塔软管接头结构设计

　　这类带六角台的外螺纹宝塔接头，是流体输送管路里最常见的快接式连接件，日常在小型气动设备、低压输水输油回路、实验室气路、农机喷灌管路里随处可见，核心作用是实现硬管螺纹端和柔性软管的快速密封对接，不需要额外的快接卡箍配套也能实现基础的防脱密封。从结构设计逻辑来看，接头下半段的外螺纹段，是用来和设备本体、阀块或者硬管的内螺纹孔配合安装的，螺纹段的长度做了严格的边界控制，既保证拧入内螺纹后有足够的啮合牙数承受管路压力，又不会因为拧入过长顶到对侧流道造成通径缩径，影响流体输送效率。中间的六角台结构，是专门给安装工具预留的受力位，不管用开口扳手还是活动扳手，都能稳稳卡持施加扭矩，不会在拧紧过程中打滑损伤接头本体，

　　六角的对边尺寸按照常规五金工具的标准规格设计，不需要定制特殊工具就能完成现场装配，大幅降低现场安装的工具成本。上半段的宝塔式阶梯倒刺结构，是整个接头实现软管密封防脱的核心，每一圈倒刺的外径都比适配软管的内径略大0.5到1毫米，软管套入的时候会被倒刺撑开，橡胶或者PVC材质的软管自身弹性会紧紧裹在每一圈倒刺的凹槽里，阶梯式的多道密封结构，哪怕靠近端部的第一圈倒刺因为软管老化出现微渗漏，后面的几道倒刺依然能维持密封性能，倒刺的倾斜角度做了专门优化，顺着软管套入的方向是平缓斜面，安装的时候不需要太大的力就能把软管推到位，逆着软管脱出的方向是垂直挡边，管路带压的时候软管受到向外的推力，会被挡边牢牢卡住不会轻易脱开。在实际选型应用的时候，

　　需要注意接头的通径要和软管的通径、系统流量匹配，不能为了安装方便选通径偏小的接头造成流阻过大，外螺纹的规格要和对接端的内螺纹完全一致，避免牙型不匹配造成密封失效，如果是用于压力超过0.6MPa的流体回路，还可以在宝塔段外侧加装喉箍进一步锁紧，提升连接可靠性。建模的时候要重点注意几个尺寸边界：六角台的上下端面要和螺纹轴线保持垂直，避免拧紧后接头出现偏斜影响管路走向；宝塔段的同轴度要控制在合理公差范围内，不然软管套入后会出现偏载，长期使用容易在接头根部出现软管弯折憋气；螺纹段的起始端要做倒角引导，方便对准内螺纹孔，不会在拧入的时候刮伤内螺纹牙型。这类接头因为结构简单、安装便捷、密封可靠，在低压流体输送场景里的应用占比非常高，不管是民用的水暖管路，还是工业的小型气动回路，都能看到这类结构的接头产品。
