多级齿轮传动减速箱三维结构设计

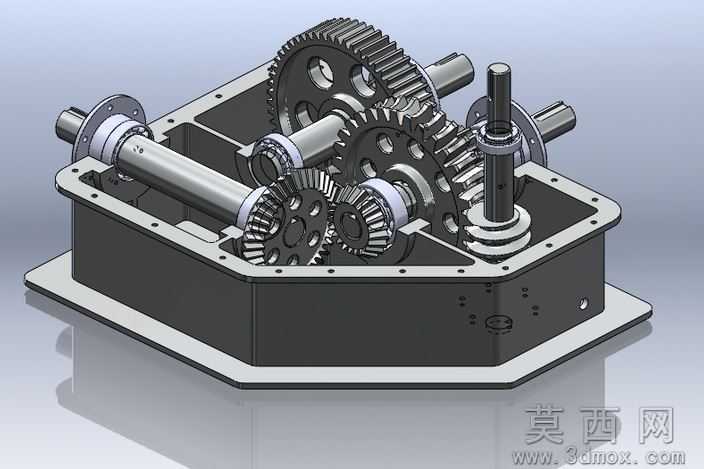

本作品为多级齿轮传动减速装置的三维设计成果，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对每一处结构细节都做了精准还原。建模阶段首先搭建整体装配骨架，以箱体为基准零件定位各传动轴的安装位置，依次完成输入轴、中间传动轴、输出轴的轴类零件建模，轴段设计充分考虑了轴承安装位、齿轮定位轴肩、密封件装配槽、联轴器连接端的尺寸匹配，每处轴肩过渡、倒角、退刀槽都按照机械加工工艺要求设置，避免出现无法加工的尖锐结构。齿轮部分涵盖圆柱直齿轮、锥齿轮两类传动件，建模时严格按照渐开线齿廓生成逻辑绘制齿形，对齿顶圆、齿根圆、分度圆参数做了精准约束，保证各啮合齿轮的模数、压力角参数匹配，齿侧间隙预留合理，能够直观呈现多级齿轮啮合的传动路径，还原减速装置的转速转矩转换逻辑。箱体采用剖分式开放式结构设计，建模时完整还原了箱体的轴承安装孔、连接法兰边、密封槽、底座安装孔、油位检测结构、放油孔等细节，箱壁厚度均匀，加强筋布局合理，既保证箱体的结构刚性，也兼顾了轻量化设计需求。渲染阶段采用金属材质赋予各传动零件，轴类零件、齿轮采用调质钢材质表现，表面呈现细腻的金属磨砂质感，箱体采用铸铁材质表现，还原铸造件的哑光深色质感，轴承、密封件、紧固件分别对应各自的材质特性做了材质区分，搭配柔和的工业环境光渲染，清晰展现内部传动结构的层级关系与装配逻辑。设计思路围绕多级减速的传动需求展开，通过不同齿轮副的齿数搭配实现多档减速比输出，锥齿轮的加入实现了传动方向的转换，能够满足多方向动力输出的使用场景，各零件间的装配约束完全按照实际装配关系设置，可直观演示传动过程中各齿轮的啮合运动状态，整体结构紧凑，传动路径清晰，可用于机械原理教学、减速装置结构参考、非标传动设备设计参考等场景，完整展现了多级齿轮减速装置的设计逻辑与结构特点。
