工业级硬齿面齿轮减速机结构设计

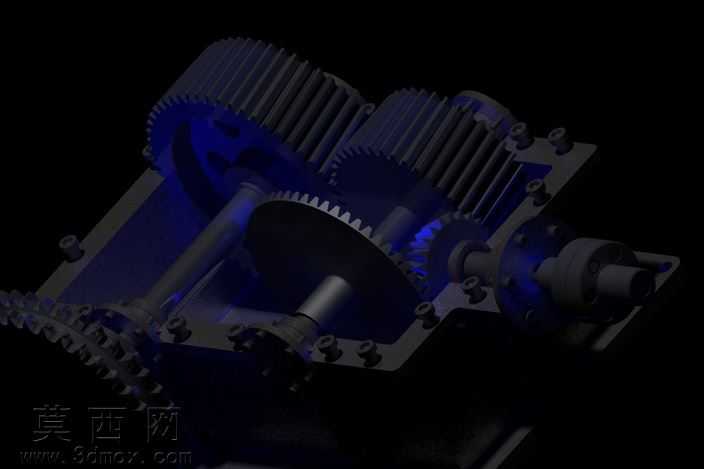

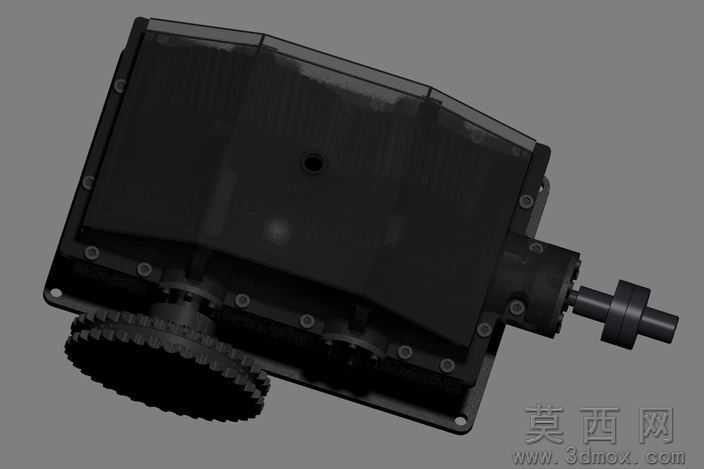

本作品为硬齿面齿轮减速机三维设计方案，整体采用平行轴多级齿轮传动布局，建模过程严格遵循机械设计规范，对每一处结构细节都做了精准还原。建模阶段先完成核心传动部件的参数化构建，针对不同模数的渐开线圆柱齿轮，通过参数化草图生成精确齿廓曲线，再经拉伸、阵列等特征操作完成轮体建模，齿面硬度对应的工艺结构也在模型中做了预留，齿向修形、齿顶倒角等细节特征完整呈现，保证齿轮啮合时的接触精度与运行平稳性。传动轴部分根据受力分析结果设计阶梯轴结构，对应轴承安装位、齿轮定位轴肩、密封件安装槽的尺寸精度都做了严格匹配，轴端的键槽、锁紧螺纹等连接结构完全符合通用机械标准。箱体采用剖分式设计，上下箱体的结合面定位销孔、轴承座孔、连接螺栓孔的位置度在建模时做了同轴度、平行度的公差约束，箱体内壁设置了合理的储油槽与回油通道，兼顾润滑与散热需求，箱体外部的加强筋结构在不增加整体重量的前提下提升了壳体刚性。渲染阶段采用金属材质为主的材质体系，齿轮、轴类零件赋予高硬度合金钢材质，表面做了发黑处理的哑光金属质感，箱体采用铸铁材质的粗糙颗粒质感，密封件、紧固件分别赋予橡胶、镀锌钢材的对应材质，通过布光突出齿轮啮合区域的结构细节，半透明展示内部传动链路，清晰呈现各级齿轮的传动比匹配关系。设计思路围绕重载工况下的传动需求展开，硬齿面齿轮的配置可承受更高的输入扭矩，多级减速的布局在保证大传动比的同时控制了整机体积，各部件的装配关系完全符合实际装配工艺，可直接用于装配模拟、工程图导出以及后续的有限元受力分析，为实际生产制造提供完整的三维数字模型支撑。
