多管旋转玩具机枪三维设计作品

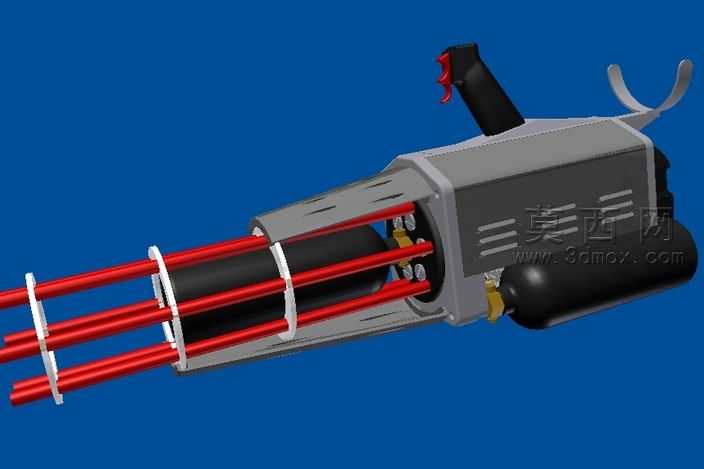

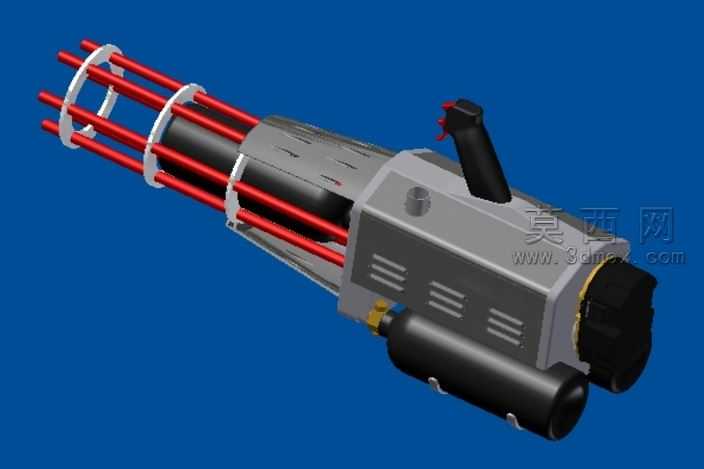

本作品为多管旋转式玩具枪械的三维建模设计，整体采用Autodesk Inventor完成全参数化建模流程，建模过程中严格遵循玩具产品的结构安全规范，在还原经典转管枪械外观特征的同时，对所有尖锐棱角做了圆角钝化处理，适配玩具产品的使用场景需求。模型主体结构分为枪管组件、机匣主体、握把模块、供弹储料模块四个核心部分，枪管组件采用六根平行排布的红色管状结构，通过三道环形固定箍实现定位约束，固定箍与枪管之间采用同轴配合约束，还原真实转管枪械的枪管排布特征，同时简化了真实枪械的旋转击发内部结构，适配玩具的轻量化设计需求。机匣主体采用深灰色哑光塑料材质渲染，表面设计有阵列式散热凹槽结构，既还原了原型枪械的外观细节，也通过凹凸结构提升了玩具握持时的防滑性能，机匣侧面的操作拨杆采用黑色橡胶质感材质，与主体材质形成视觉区分，还原枪械的操作部件特征。前置握把采用符合人体工学的弧形曲面设计，建模时通过样条曲线勾勒握把轮廓，采用放样特征生成实体结构，表面做细腻的磨砂质感渲染，提升握持的舒适感。下方挂载的储料结构采用亮黑色光滑塑料材质，与机匣之间通过卡扣式配合结构连接，方便拆装更换，还原原型枪械的供弹结构外观特征。渲染阶段采用深蓝色纯色背景突出模型主体，打光采用三点布光方案，主光源从模型左上方45度投射，勾勒枪管与机匣的轮廓线条，辅助光源从右侧补光消除暗部死黑，背光源打亮模型边缘提升整体立体感，材质参数调整阶段针对不同部件区分粗糙度、金属度参数，塑料部件设置适中的粗糙度模拟真实玩具的塑胶质感，红色枪管部分设置略高的反光度提升视觉辨识度。设计过程中对所有装配部件做了干涉检查，确保各部件之间预留合理的装配间隙，既满足3D打印制作手板的公差要求，也适配注塑量产的模具开模需求，整体结构在还原枪械辨识度的同时，充分考虑玩具产品的安全性、易加工性与外观表现力，可直接用于玩具产品的外观验证、3D打印手板制作以及相关科普展示场景使用。
