冷却涡轮结构三维设计作品

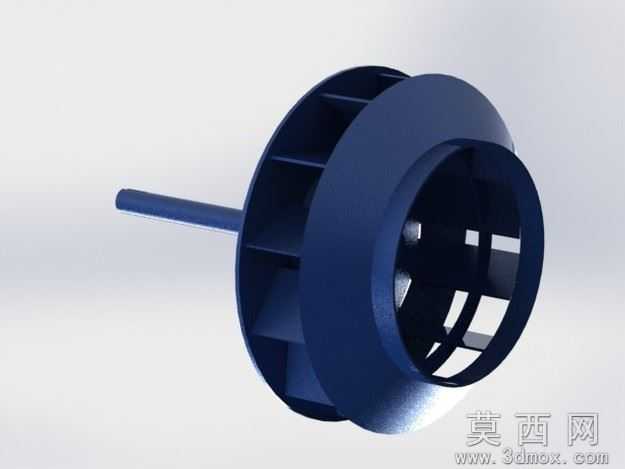

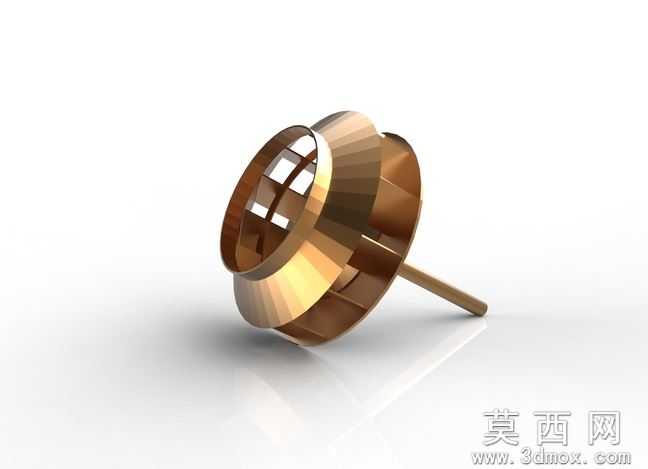

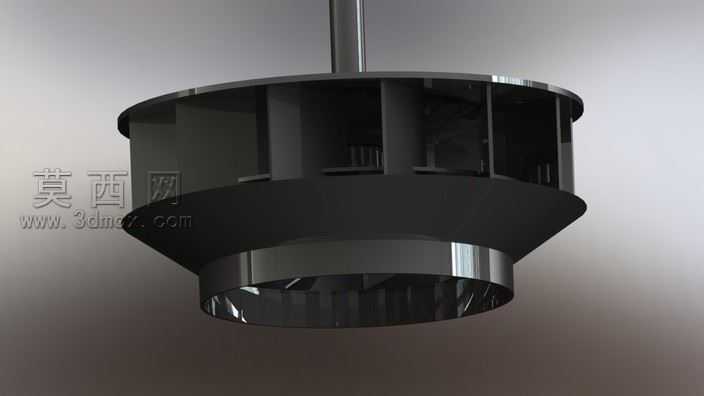

本作品为冷却用途的涡轮结构三维建模成果，建模过程围绕涡轮的实际功能逻辑展开，首先梳理冷却涡轮的核心组成：包含带导流格栅的进风端环、多叶片径向布置的叶轮主体、中心支撑轴结构三个核心模块。建模初期先绘制涡轮的轴向截面草图，确定进风端环的内外径尺寸、导流格栅的栅条间距与倾斜角度，通过圆周阵列命令完成进风格栅的均匀排布，保证进风端的气流导入效率符合冷却工况的需求。叶轮主体部分采用曲面建模与实体建模结合的方式，先绘制单个叶片的翼型截面曲线，根据气流流向调整叶片的扭转角度与安装倾角，通过放样命令生成单个叶片实体后，以涡轮中心轴线为基准进行圆周阵列，确保所有叶片的排布均匀一致，叶片与端环、中心轮毂的衔接位置做了平滑过渡处理，避免应力集中的同时减少气流流经时的阻力损失。中心支撑轴部分根据涡轮的安装定位需求，确定轴径与伸出长度，轴体与轮毂的连接位置做了圆角过渡处理，提升结构的连接强度。材质设置上，整体模型赋予哑光绿色工程塑料材质，模拟冷却涡轮常用的玻纤增强尼龙材质质感，调整材质的粗糙度、反光度参数，让渲染效果更贴近实际注塑件的视觉表现，场景内添加柔和的漫反射光源，从多个角度照亮模型结构，清晰展现进风格栅的通透结构、叶片的曲面形态、轴体的安装结构，避免阴影遮挡关键结构细节。设计思路上，该冷却涡轮定位为小型设备的风冷散热部件，整体结构紧凑，进风端的格栅设计可以阻挡大尺寸杂物进入叶轮腔，避免叶片被异物卡滞，径向布置的后倾式叶片可以在转动时形成稳定的轴向气流，带走设备运行产生的热量，中心轴的设计适配常规的小型电机输出轴安装尺寸，可直接与驱动电机配合完成装配。建模过程中对所有配合尺寸做了参数化关联，若需要调整涡轮的风量参数，可直接修改叶片数量、叶片倾角、端环直径等参数快速生成新的模型版本，无需重新绘制全部草图，大幅提升后续改型设计的效率。模型完成后通过干涉检查功能验证所有结构不存在重叠干涉，各部分的壁厚均匀，符合注塑成型的工艺要求，可直接用于后续的3D打印验证或者模具开模参考，能够直观展现冷却涡轮的完整结构与工作逻辑，为散热系统的设计验证提供直观的三维参考。
