大众2.0TDI机油滤清器冷却器结构设计

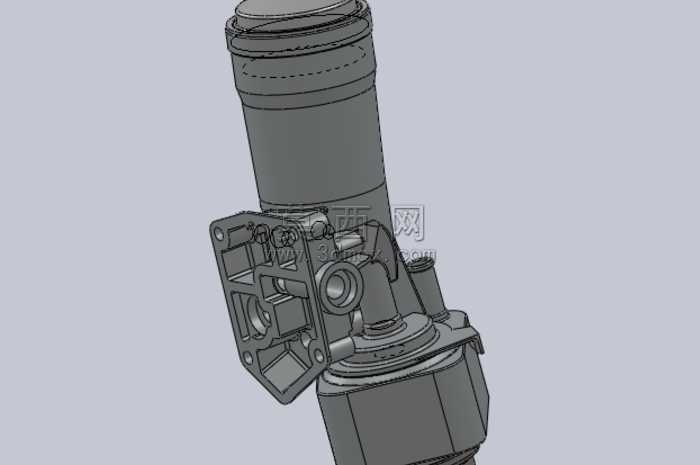

本作品为大众2.0TDI车型配套的机油滤清器冷却器三维建模设计，建模过程严格遵循原厂零部件的实际尺寸比例与装配逻辑，采用SolidWorks完成全参数化建模，保证各特征可编辑、可修改，适配后续工程出图与结构优化需求。建模阶段首先梳理部件的功能分区：上部为机油滤清器的滤筒安装基座，中部集成冷却介质流道与安装固定支架，下部为滤清器滤芯容纳腔体与油路对接接口，各部分结构通过布尔运算、特征阵列、曲面剪裁等操作完成实体构建，确保相邻部件的装配间隙控制在合理公差范围内，还原真实产品的装配关系。材质渲染阶段针对不同功能区域匹配对应材质属性：滤筒主体采用压铸铝合金材质，设置哑光金属质感与细微的铸造纹理，还原铝合金压铸件的真实表面状态；安装支架部分添加加强筋结构的细节表现，匹配钢制冲压件的磨砂金属质感；密封接口位置设置橡胶材质的哑光黑效果，区分不同材质的视觉差异；油路接口的螺纹特征采用精确螺旋扫描生成，还原螺纹的牙型与螺距参数，保证模型的工程实用性。结构设计层面重点还原冷却器的热交换逻辑，集成的冷却流道采用交错式布局设计，建模时保留流道的壁厚参数与导流结构，既保证机油流经时的过滤路径顺畅，又实现冷却液与机油的充分热交换，满足发动机工作时机油的温度控制需求；安装支架部分设计了多组安装定位孔与减震衬套安装位，还原实车的安装固定方式，保证模型可直接用于虚拟装配验证与干涉检查。整体建模过程遵循从整体轮廓到局部细节的设计思路，先通过拉伸、旋转特征构建部件的主体框架，再逐步添加安装凸台、流道开孔、密封槽、螺纹等细节特征，对圆角过渡、拔模斜度等工艺特征进行完整还原，确保模型既具备外观展示的渲染效果，又能满足工程设计层面的结构验证需求，可用于汽车发动机周边部件的教学演示、结构分析与改装设计参考。
