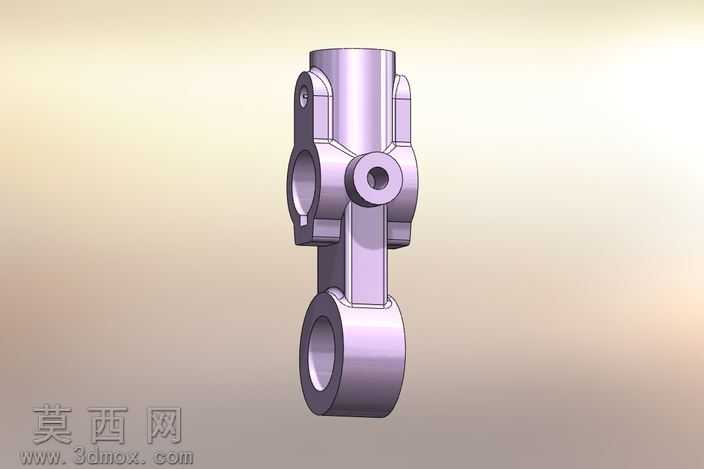

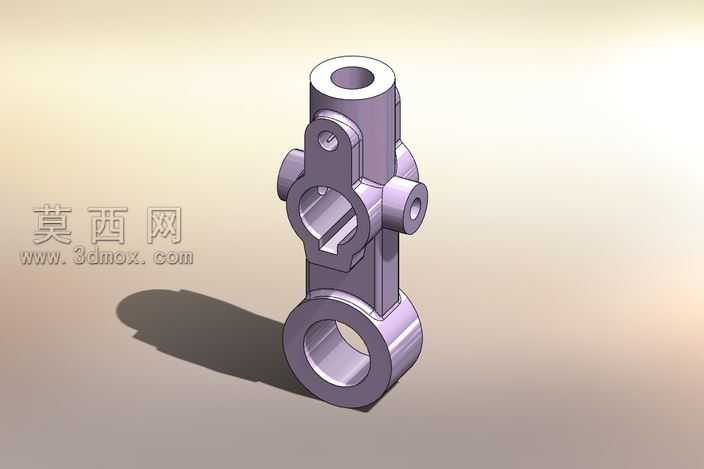

本作品为车辆转向系统配套的惰臂三维建模作品,建模阶段采用参数化特征建模思路完成整体结构搭建,首先以惰臂的中心安装轴线为全局设计基准,依次绘制各段安装柱体、铰接孔位的草绘截面,通过拉伸、切除、圆角等基础特征完成主体毛坯构建,再针对各铰接部位的限位槽、定位凸台、侧置连接耳等细节结构进行精细化特征处理,保证各安装位的同轴度、配合面公差符合机械设计规范。渲染阶段采用哑光金属材质模拟铸钢惰臂的真实质感,调整环境光为柔和的漫反射光源,搭配定向补光突出零件的结构轮廓与孔位层次,添加柔和的地面投影增强模型的空间立体感,清晰呈现各部位的结构衔接关系。材质设置上区分了主体铸钢基体与铰接孔内壁的机加工面质感,主体表面设置细微的磨砂颗粒效果还原铸造件的表面特征,机加工配合面设置更高的反光度与光滑度,直观区分不同加工区域的工艺差异。结构设计上,该惰臂设置上下两处同轴主铰接孔,用于分别连接车架支架与转向支持球头,侧部设置对称的连接耳结构用于配套转向拉杆的安装定位,中部设置镂空减重槽在保证结构强度的前提下降低零件自重,各孔位边缘均设置工艺倒角避免应力集中,整体结构完全匹配车辆转向系统的安装适配要求,可直接用于装配验证、结构干涉检查以及后续的工程图导出工作,建模过程中所有特征均保留完整参数,可根据不同车型的安装尺寸需求快速调整孔距、孔径、臂长等核心参数,适配不同规格车型的转向系统设计需求。
