工业连接用L型基座支架结构设计

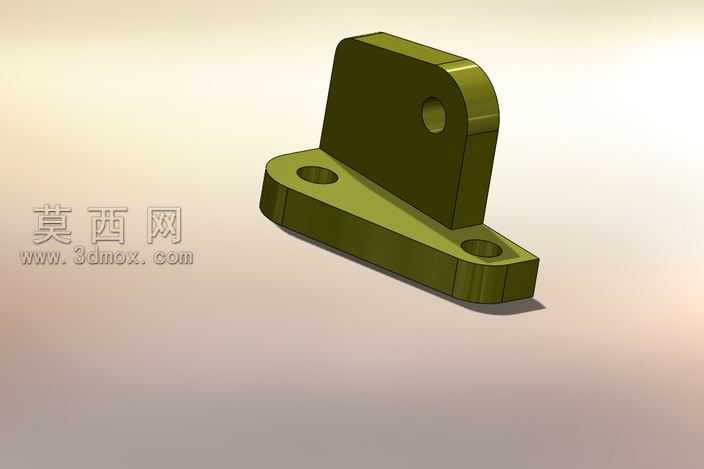

本模型为工业场景中常用的L型连接基座支架，采用三维参数化建模方式完成整体结构设计，建模过程中优先保证各装配基准的尺寸精度与形位公差合理性，为后续实际加工生产提供可靠的数字模型依据。整体结构分为水平安装底座与竖直连接立板两个核心部分，水平底座为长条形板式结构，两端分别设置同轴度一致的沉头安装孔，用于通过螺栓将整个基座固定在安装平面上，底座边缘做了均匀的圆角过渡处理，既避免尖锐边角带来的安装安全隐患，也能在受力时减少应力集中现象，提升结构整体的抗载荷能力。竖直立板垂直设置在水平底座的中后段位置，立板与底座的衔接处采用平滑的三角加强筋结构过渡，大幅提升立板与底座之间的连接强度，避免长期受侧向载荷时出现衔接处断裂的问题；立板上部设置有一个横向贯通的铰接孔，用于与外部连杆、摆臂等活动部件形成铰接配合，孔位周边做了加厚处理，提升铰接部位的耐磨性能与抗剪切能力。材质渲染阶段选用军绿色哑光金属质感材质，模拟实际生产中常用的喷塑碳钢表面效果，材质参数调整过程中重点控制表面粗糙度与反光强度，还原真实工业五金件的视觉质感，同时通过柔和的环境光影设置，清晰展现各部位的结构轮廓与厚度变化。设计过程中充分考虑零件的实际使用场景，整体结构紧凑无冗余设计，在保证结构强度满足常规工业连接需求的前提下，尽可能控制零件整体重量与材料消耗，同时所有孔位、安装面的尺寸均符合通用机械安装标准，具备良好的通用性与互换性，可直接应用于各类小型机械设备的铰接连接、部件支撑等场景，模型的各特征参数均可根据实际使用需求进行快速调整，适配不同的安装尺寸与载荷要求。
