简易螺旋千斤顶三维结构设计作品

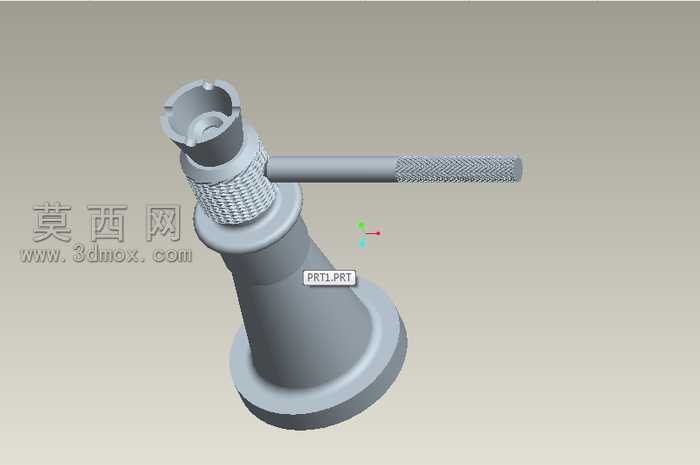

本作品为手动螺旋千斤顶的三维参数化建模成果，整体采用Pro/Engineer Wildfire4.0完成全零件建模与装配约束搭建，完整还原了小型螺旋千斤顶的核心结构与功能逻辑。建模过程中首先从底座结构入手，采用带圆角过渡的锥形扩底结构，通过拉伸、拔模、倒圆角特征组合实现底座的稳定支撑形态，底座上端设置同轴定位凸台，为升降套筒提供精准的装配基准面。核心升降螺杆部分采用螺旋扫描特征完成传动螺纹的建模，严格匹配手动千斤顶的梯形传动螺纹参数，保证螺纹啮合的传动合理性与受力均匀性，螺杆上端设置带卡槽的顶帽结构，通过拉伸切除特征完成顶帽的防滑卡槽设计，适配顶升作业时的工件定位需求。外部升降套筒采用薄壁锥形结构，表面通过阵列滚花特征实现握持防滑的纹理效果，套筒侧壁开设径向通孔用于装配操作摇杆，摇杆部分采用两端滚花的圆杆结构，通过装配约束实现与套筒的转动配合，还原手动摇杆驱动套筒旋转、带动螺杆升降的传动逻辑。渲染阶段采用哑光金属材质赋予所有结构件，模拟铸铁千斤顶的真实材质质感，通过环境光漫反射设置突出零件的结构轮廓与装配关系，未添加多余装饰元素，重点呈现机械结构本身的设计逻辑。设计思路上以功能实现为核心，省略了非必要的复杂装饰结构，保留螺旋千斤顶最核心的螺纹传动、手动驱动、稳定支撑三大功能模块，各零件间的装配间隙经过合理设置，既符合实际生产的装配公差要求，也能在三维环境中模拟螺杆升降的动作过程，清晰展现螺旋千斤顶通过螺纹副将摇杆的旋转力矩转化为顶升轴向力的工作原理，整体模型结构简洁严谨，完整覆盖了小型手动螺旋千斤顶的所有核心结构特征，可作为机械结构教学、五金工具设计参考的三维素材使用。
