螺旋式手动起重千斤顶三维结构设计

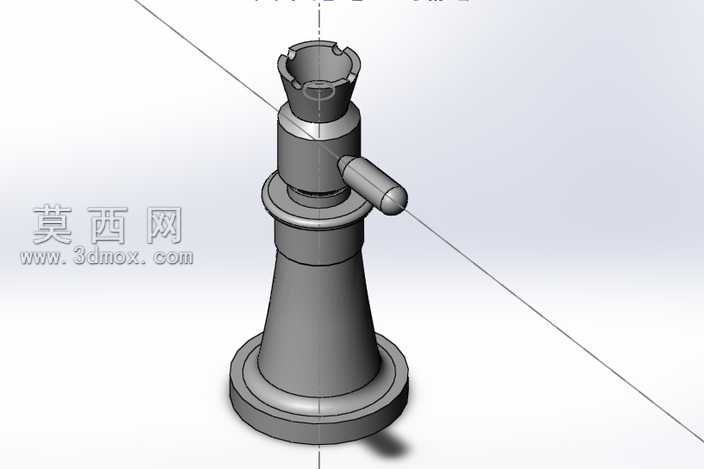

本作品为螺旋式手动千斤顶的三维参数化建模成果，建模过程严格遵循机械设计规范，以SolidWorks为核心建模工具，采用自底向上的装配建模思路完成整体结构搭建。建模初期首先梳理千斤顶的核心传动逻辑：通过转动摇柄驱动螺杆旋转，将回转运动转化为顶杆的直线顶升运动，依托螺纹副的自锁特性实现重物的稳定承托，无需额外锁止结构即可保障作业安全。各零件建模阶段，针对底座采用旋转凸台特征完成锥形支撑结构与底部法兰的一体化建模，对底座外壁做圆角过渡处理，既优化应力分布避免应力集中，也还原了铸件的工艺特征；螺杆部分采用扫描特征构建梯形传动螺纹，精准还原螺纹牙型角、螺距等核心参数，同时对螺杆与顶帽的配合段做公差适配设计，保障转动顺畅无卡滞；摇柄部分采用拉伸与圆角组合特征，手柄处做滚花防滑的纹理细节设计，还原实际操作的握持触感；顶帽部分根据起重作业的支撑需求，设计内凹式承托槽与防滑卡口，避免顶升过程中重物滑脱。装配阶段严格按照实际装配顺序添加配合约束，底座与螺杆之间添加旋转配合，螺杆与顶帽之间添加螺旋配合，摇柄与螺杆端部添加同轴与锁定配合，所有配合均经过干涉检查，确保各运动部件无干涉、运动行程符合设计要求。渲染阶段采用金属材质体系，底座与螺杆赋予铸铁哑光材质，还原铸件的粗糙金属质感，摇柄与顶帽赋予调质钢的半亮金属材质，通过环境光遮蔽效果突出各部件的装配层次，背景采用浅灰渐变影棚环境，搭配柔和的定向光源突出结构轮廓，清晰展现螺纹副、支撑锥面、摇柄连接等核心结构细节。整体设计兼顾结构合理性与工艺可行性，所有零件均符合通用机械加工的工艺要求，可直接用于机械原理教学、装配工艺演示以及非标起重工具的设计参考，完整还原了手动螺旋千斤顶的工作原理与结构特征，模型比例协调，细节还原度高，能够直观展现螺旋传动在起重作业中的应用优势。
