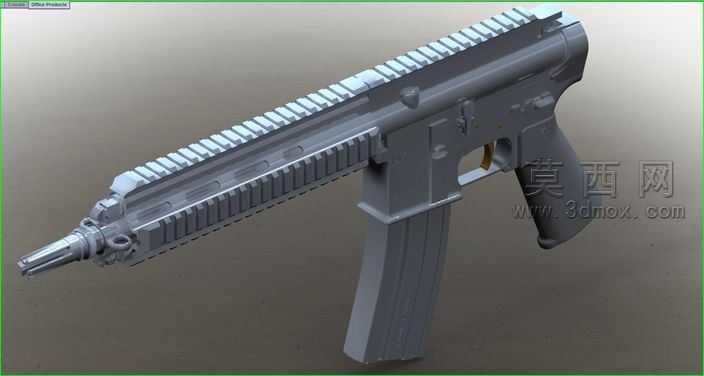

HK416DSBR短管步枪外观结构三维建模作品

本作品为HK416DSBR短管步枪的三维建模成果，建模过程围绕真枪的实际结构比例展开，首先通过参考实物的公开尺寸参数确定整体轮廓基准，在三维软件中先搭建枪身主体的基础几何体，从机匣核心部分开始逐步拆分各个独立结构件。建模时优先还原顶部全长皮卡汀尼导轨的齿形细节，每一段导轨的卡槽间距、凸起高度都按照标准尺寸进行阵列排布，保证导轨部分的结构精度，避免出现齿形错位、间距不均的问题。护木部分的四周导轨结构与主体机匣做了衔接处理，还原了护木与上机匣之间的装配缝隙，同时做出护木表面的防滑纹理细节，让外观更贴近实物的质感。枪管部分还原了短管型号的长度特征，枪口装置的外形结构、消焰器的开槽细节都做了单独建模，没有用简单几何体替代。下机匣部分还原了弹匣井的倾斜角度、握把的人体工学弧度，扳机护圈的轮廓、快慢机的凸起结构都做了对应刻画，弹匣部分做出了弧形弹匣的曲面造型，表面的加强筋细节也通过凹凸结构进行呈现。枪托部分因为是SBR短管型号，还原了伸缩枪托的基础外形，托腮板的轮廓、枪托尾部的橡胶垫造型都做了简化但准确的表达。材质渲染阶段，整体枪身采用哑光黑色金属材质，调整材质的粗糙度参数模拟枪械表面的磷化处理质感，避免出现过于光亮的塑料感，金属部分的反光度做了压低处理，更贴近实战枪械的哑光表面效果。扳机等小零件做了分色处理，用稍浅的金属色区分不同部件的材质差异。建模过程中采用了实体建模与曲面建模结合的方式，机匣的复杂曲面通过曲面放样生成后再转化为实体，保证曲面过渡顺滑没有棱角突兀的问题，各个结构件之间的装配关系都做了对应预留，虽然是外观级建模，但各个部件的拆分逻辑符合真枪的实际装配顺序，能够清晰展示HK416DSBR型号的整体布局特征，还原短管步枪紧凑的外形特点，整体模型比例协调，细节表达到位，能够直观呈现该型号枪械的外观结构特点。
