单组涡轮叶片单体结构三维设计作品

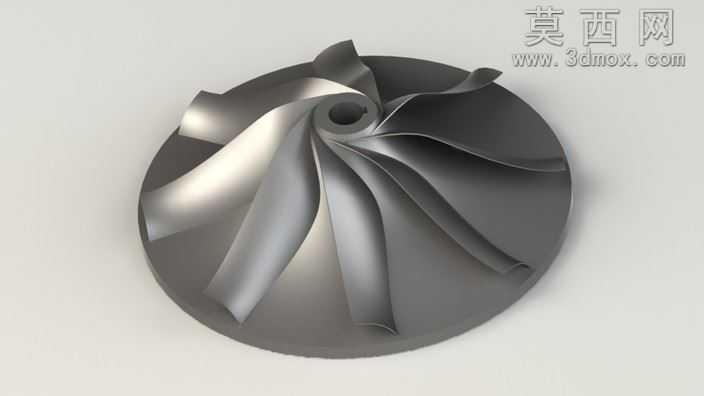

本作品为涡轮叶片单体结构的三维建模练习作品，建模过程围绕涡轮叶片的曲面特征展开，首先在三维建模环境中确定叶轮的中心基准轴与轮盘基准面，先构建出中心轮毂的基础圆柱结构，预留出轴孔的安装定位特征，保证中心结构的同轴度符合基础设计逻辑。叶片部分采用曲面放样的建模思路，先绘制不同截面位置的翼型轮廓线，通过调整各截面的扭转角度、安装偏移量，模拟真实涡轮叶片的气动曲面形态，每一片叶片的曲面都经过曲率连续性检查，避免出现曲面褶皱、破面等建模问题，保证叶片表面顺滑过渡，还原涡轮叶片从根部到叶顶的厚度渐变特征，叶片根部与轮盘的衔接位置做了平滑的圆角过渡处理，模拟实际加工中的工艺圆角结构，减少应力集中的结构问题。建模过程中未采用完全贴合工业量产的尺寸参数，核心目的是验证复杂曲面类零件的建模流程掌握程度，练习从基准定位、轮廓绘制、曲面生成到实体合并、细节处理的全流程操作。材质渲染阶段采用了金属哑光质感的材质参数，模拟加工完成后的金属叶轮表面效果，通过调整环境光的反射角度，突出叶片曲面的光影变化，清晰展现叶片的扭转弧度与曲面走向，轮盘部分采用稍深的金属色调，与叶片部分形成视觉层次，中心轴孔的内壁做了简单的细节刻画，保证结构展示的完整性。整体模型的结构逻辑清晰，叶片沿中心轴呈圆周均匀排布的形态特征明确，虽然未标注精准的工程尺寸，但是完整还原了涡轮叶片类零件的典型结构特征，能够帮助建模学习者理解这类带复杂空间曲面的动力零部件的建模思路，掌握空间曲线绘制、多截面曲面放样、实体布尔运算、圆角细节处理等常用三维建模操作技巧，也可作为涡轮类结构认知的参考展示模型，直观呈现单体涡轮叶片与轮盘结合的整体形态。
