四面滑尺线性导向模组结构

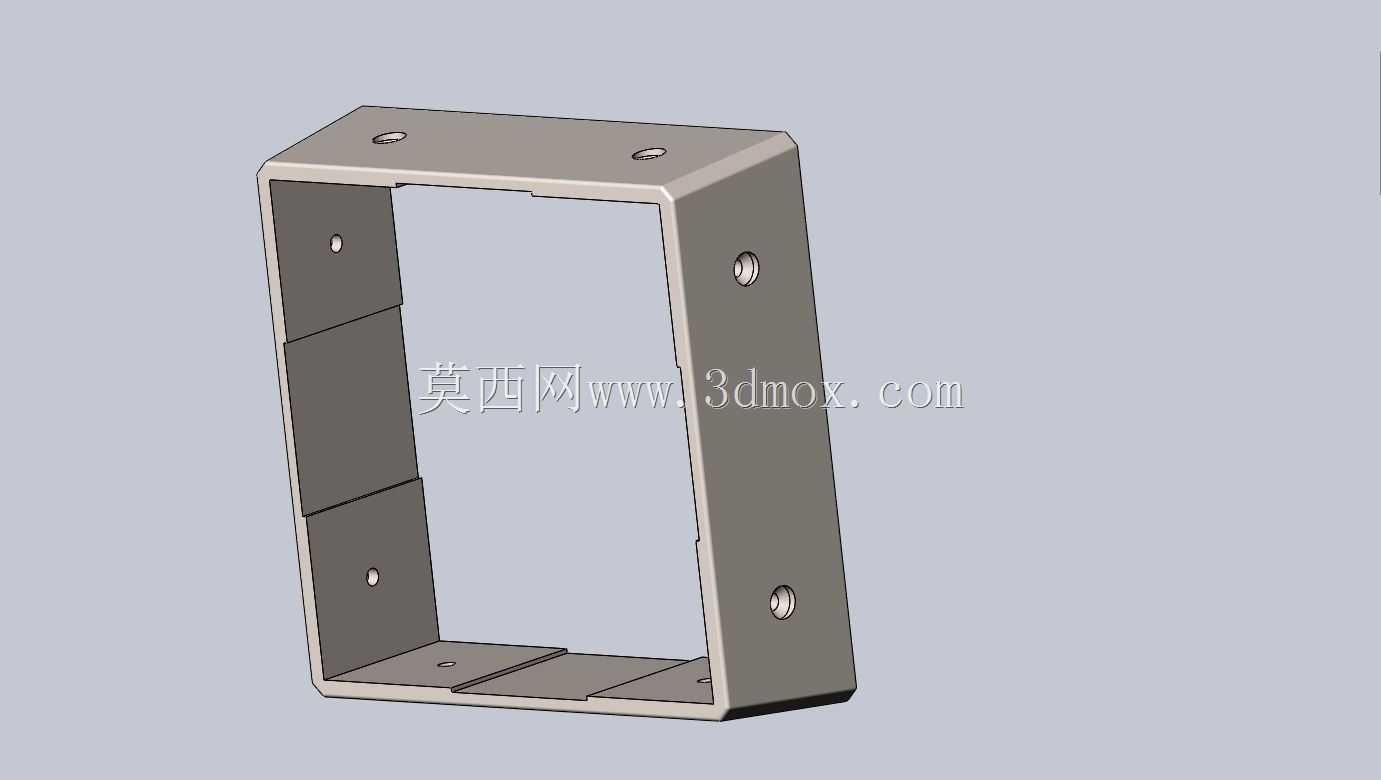

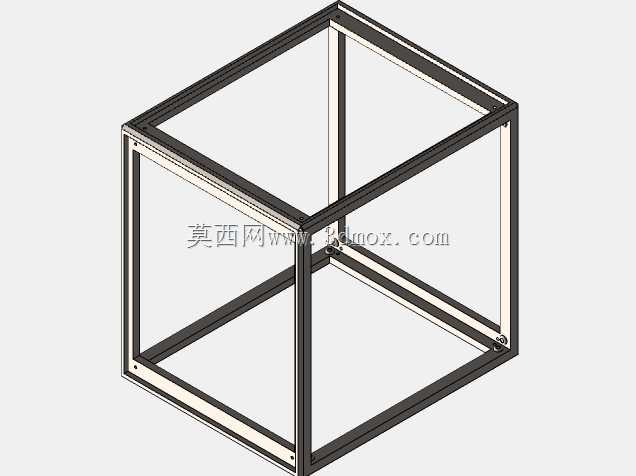

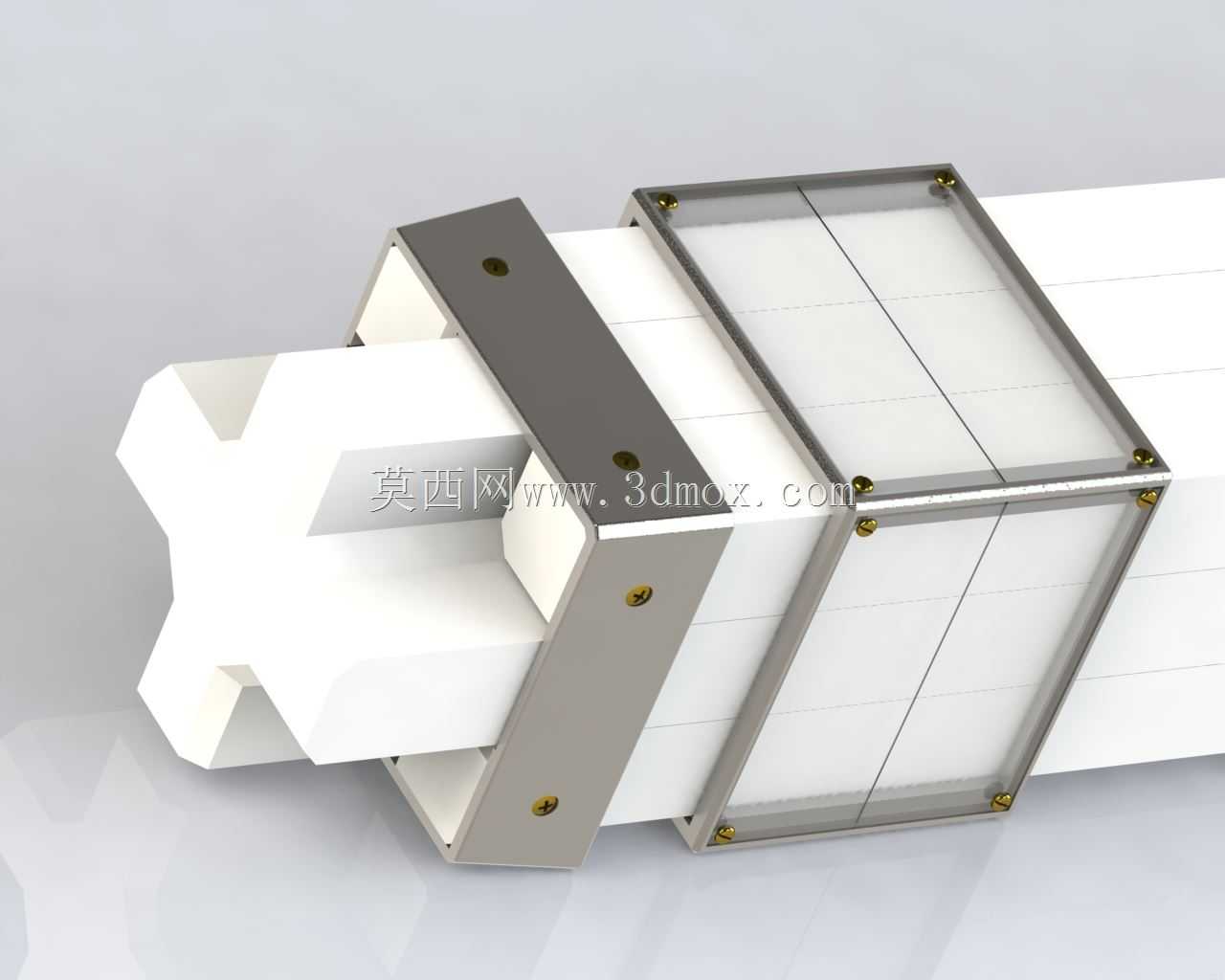

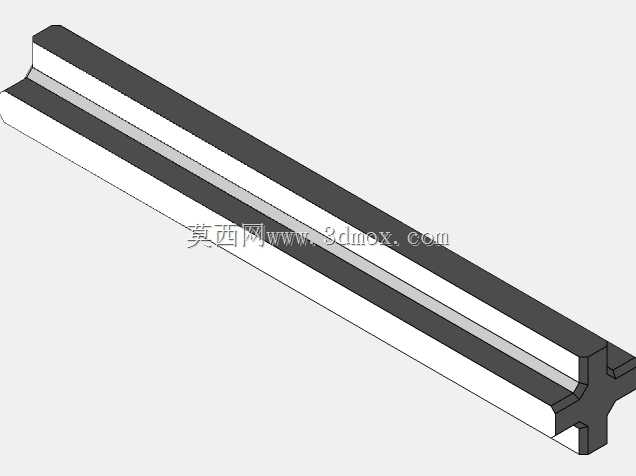

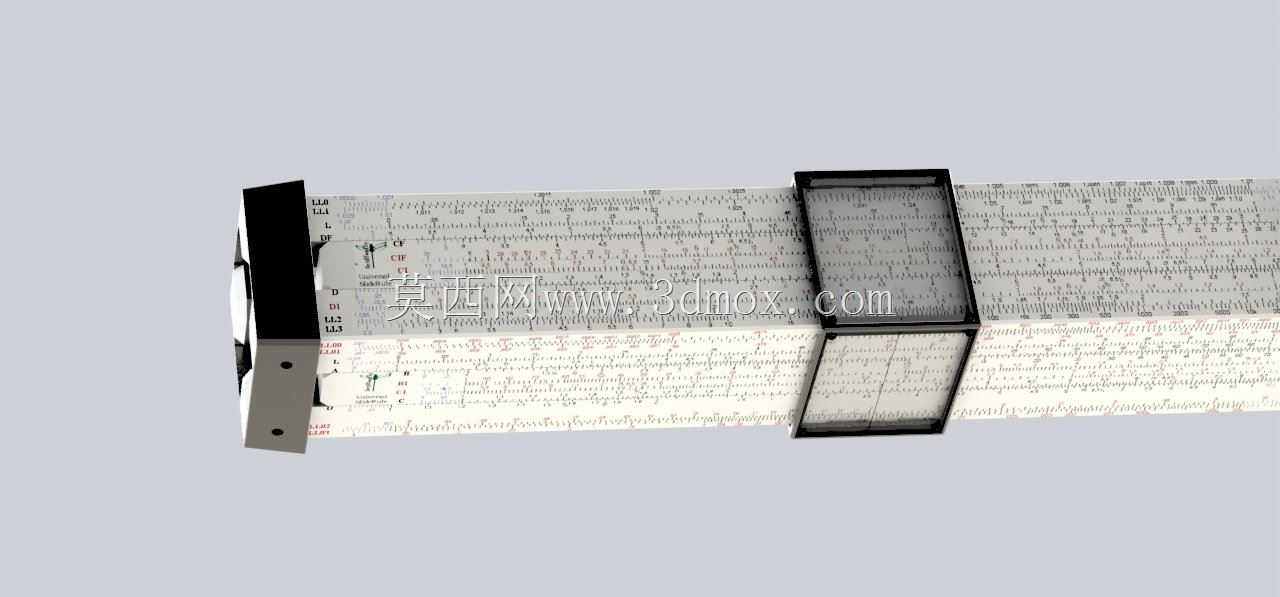

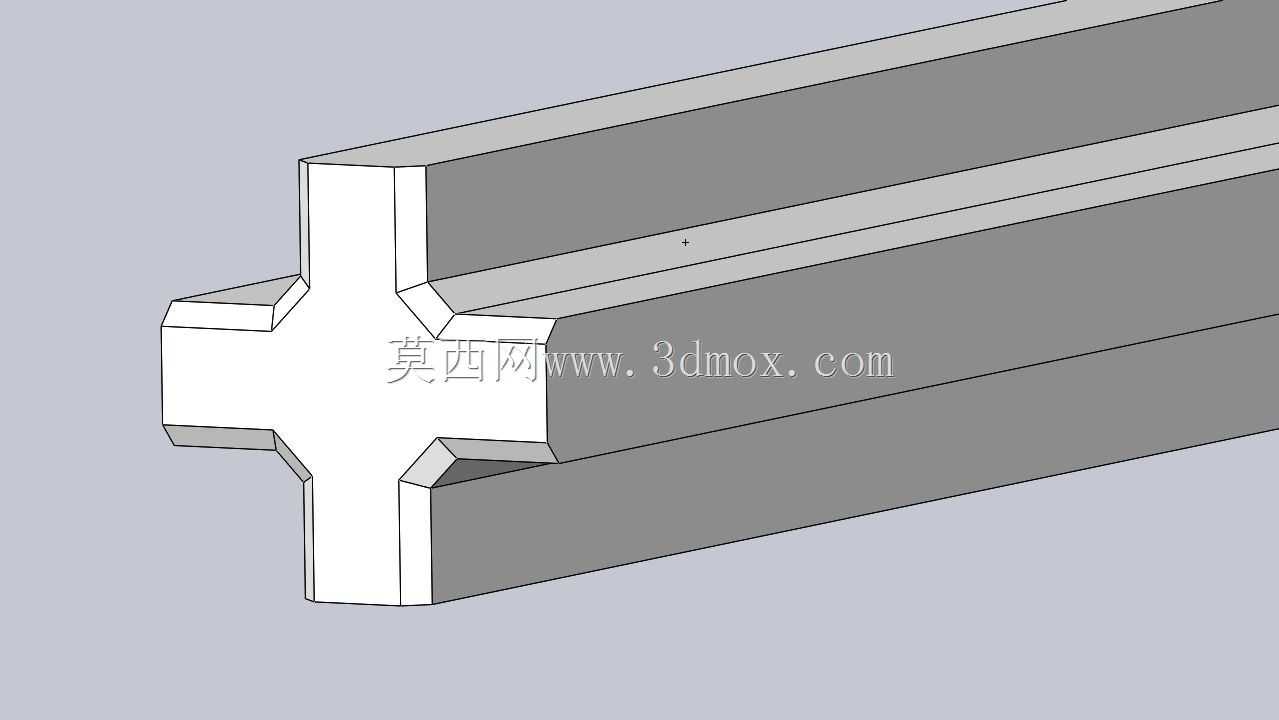

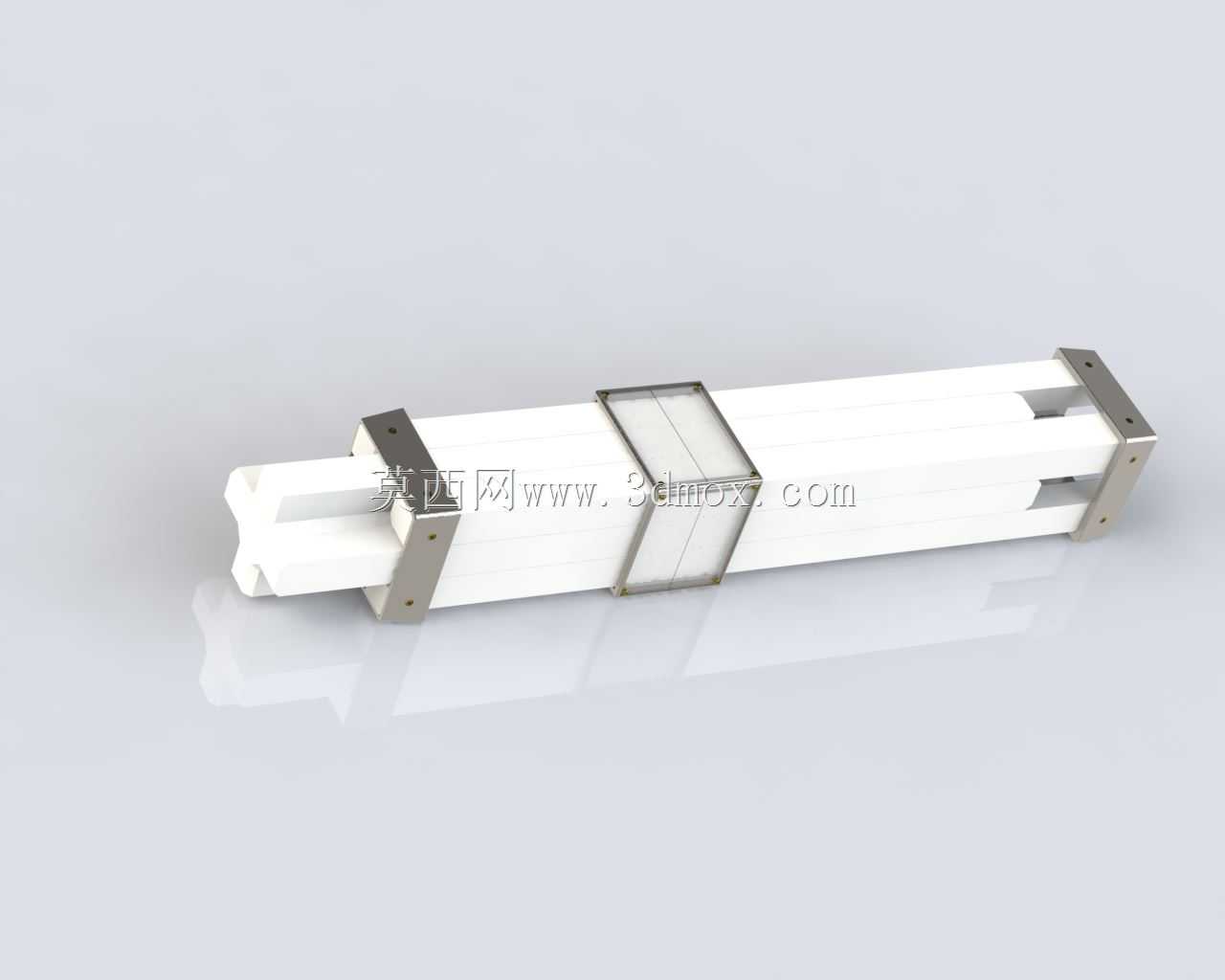

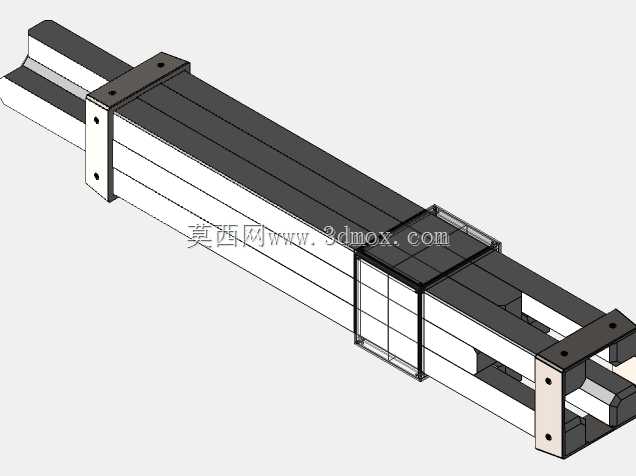

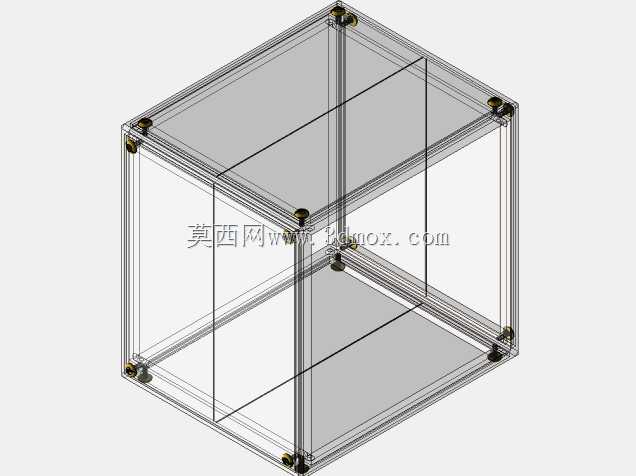

　　该线性导向结构主要面向精密位移调整场景设计，可适配小型实验工装、桌面级检测设备的直线运动导向需求，也可作为非标自动化设备中短行程滑移工位的承载导向单元，在需要多面读数、小空间紧凑安装的位移调节场合具备独特适配性。结构整体采用铝型材拼接作为定子基座，型材自带的槽道既作为滑块的滑移导向面，也为安装固定提供了充足的装夹位点，无需额外加工复杂的安装孔位即可完成基座在设备台架上的固定，大幅降低现场装配的加工工作量。滑块部分采用分体式框型结构，跨接在四根平行布置的型材导轨上，四面均预留了刻度粘贴平面，可根据实际观测需求在不同侧面粘贴标尺，配合滑块上的光标框实现位移读数，解决了常规单标尺导向结构在设备内部安装后观测角度受限的问题。

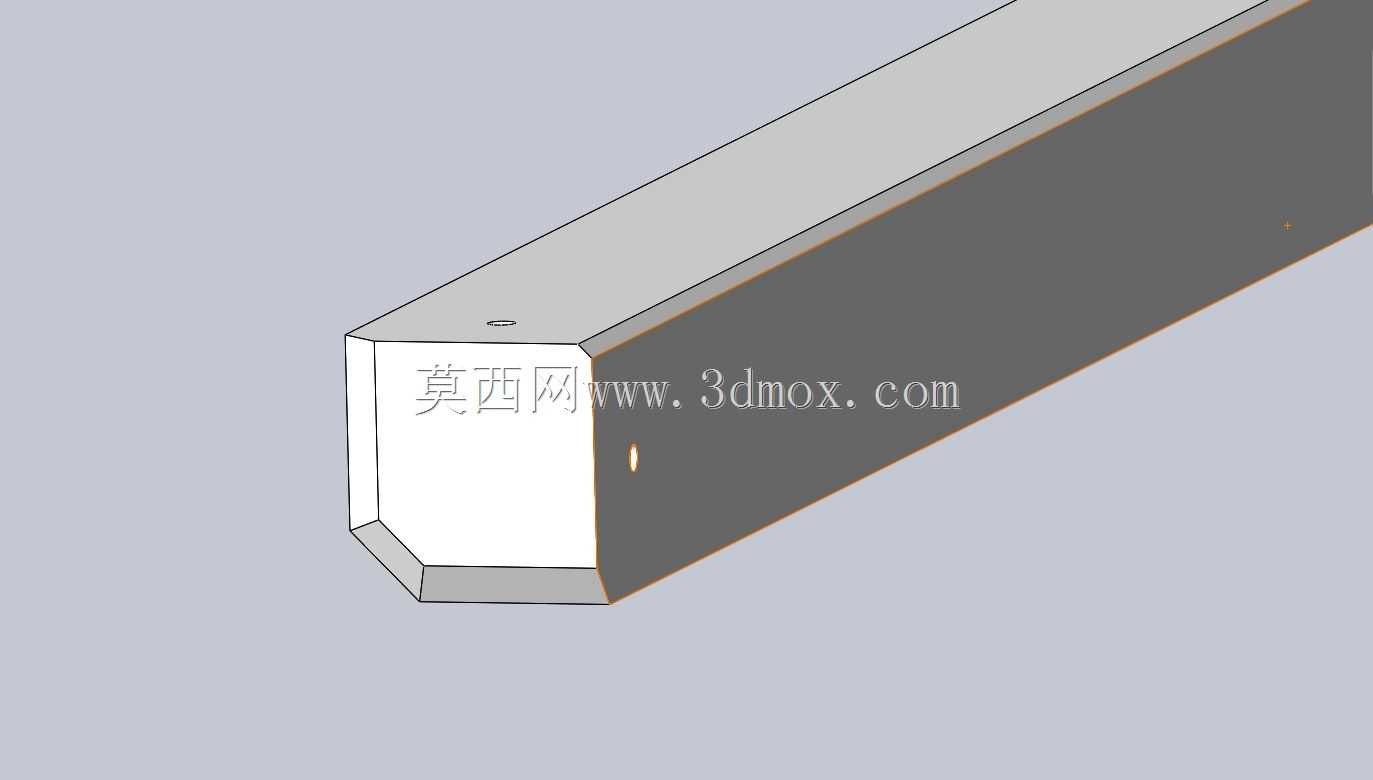

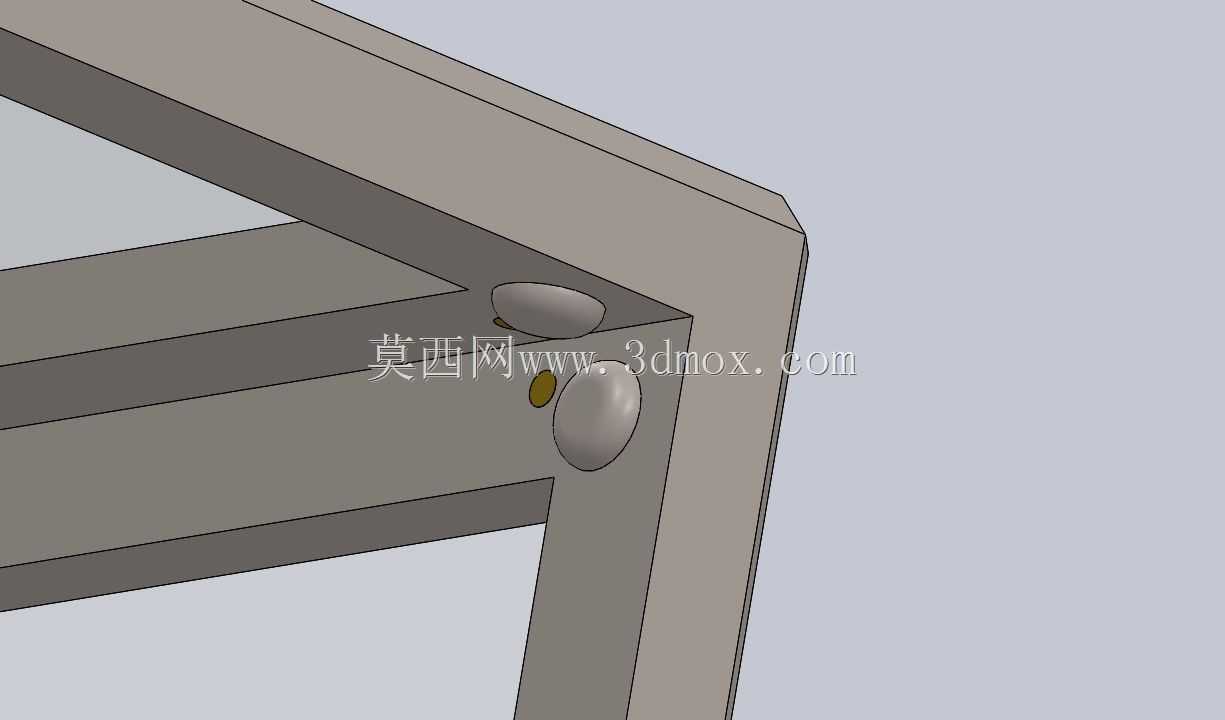

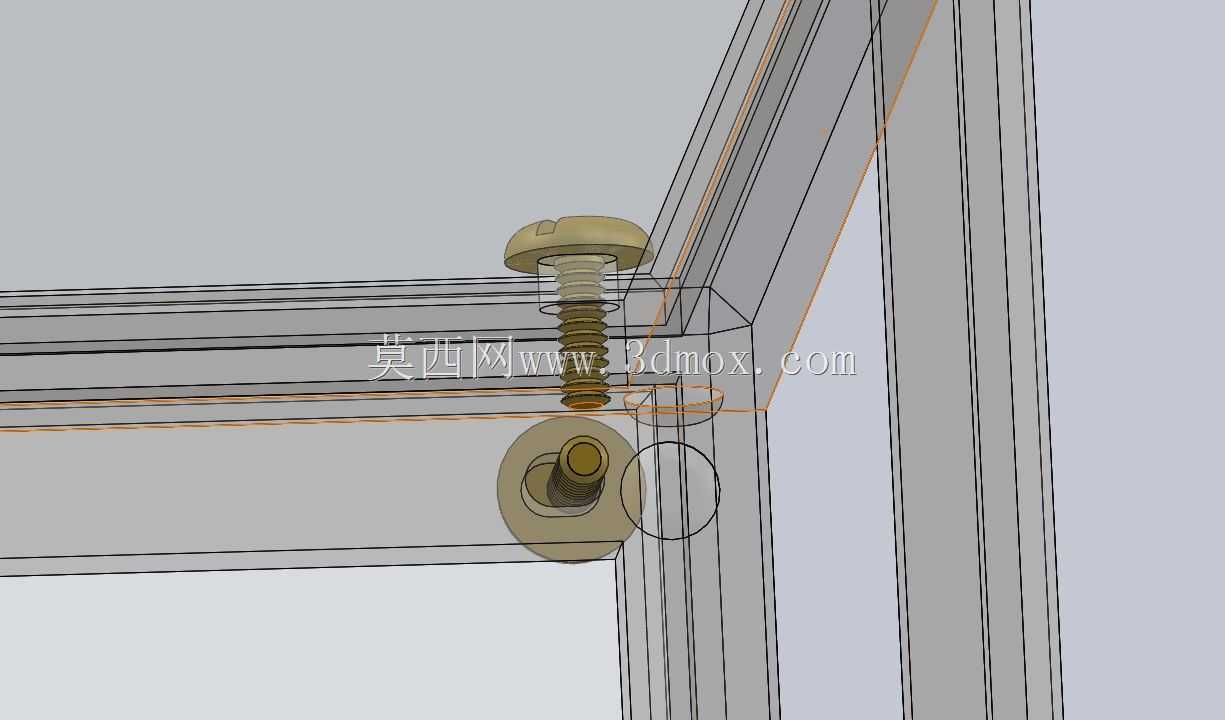

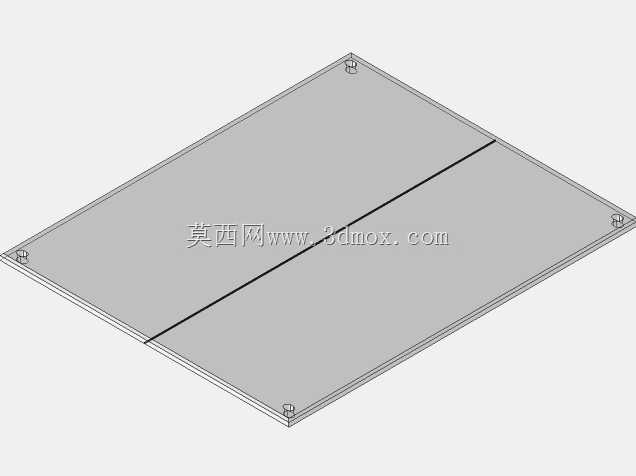

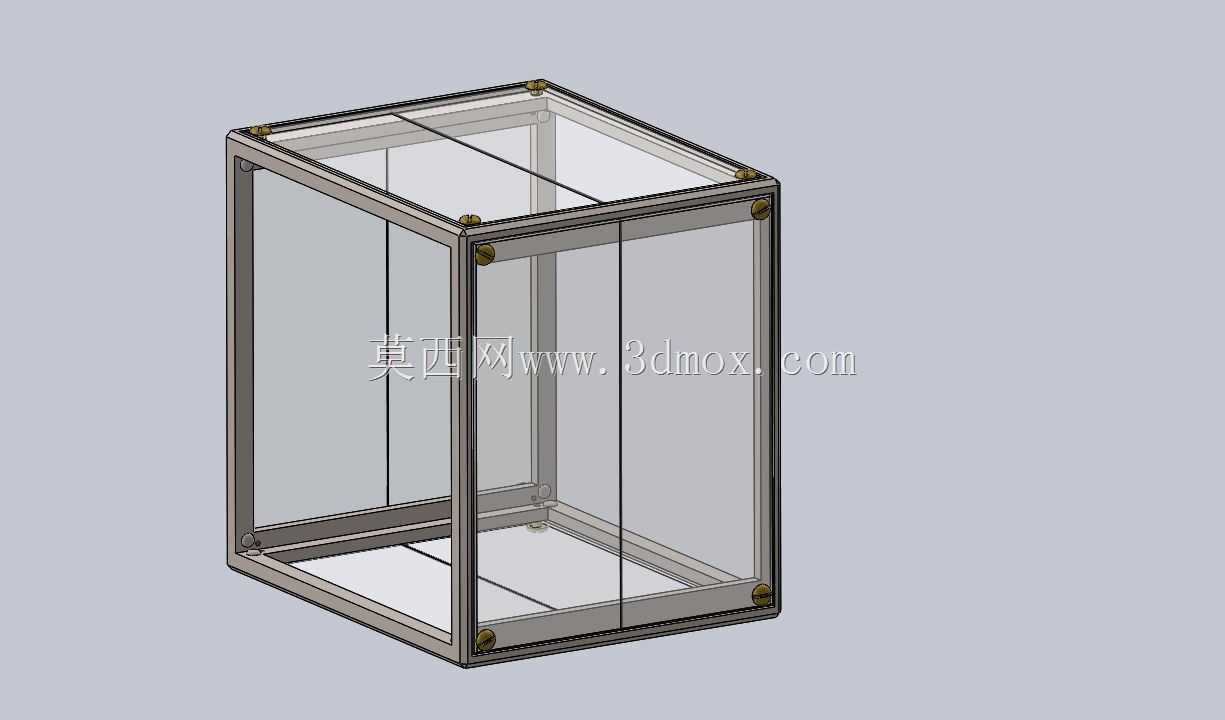

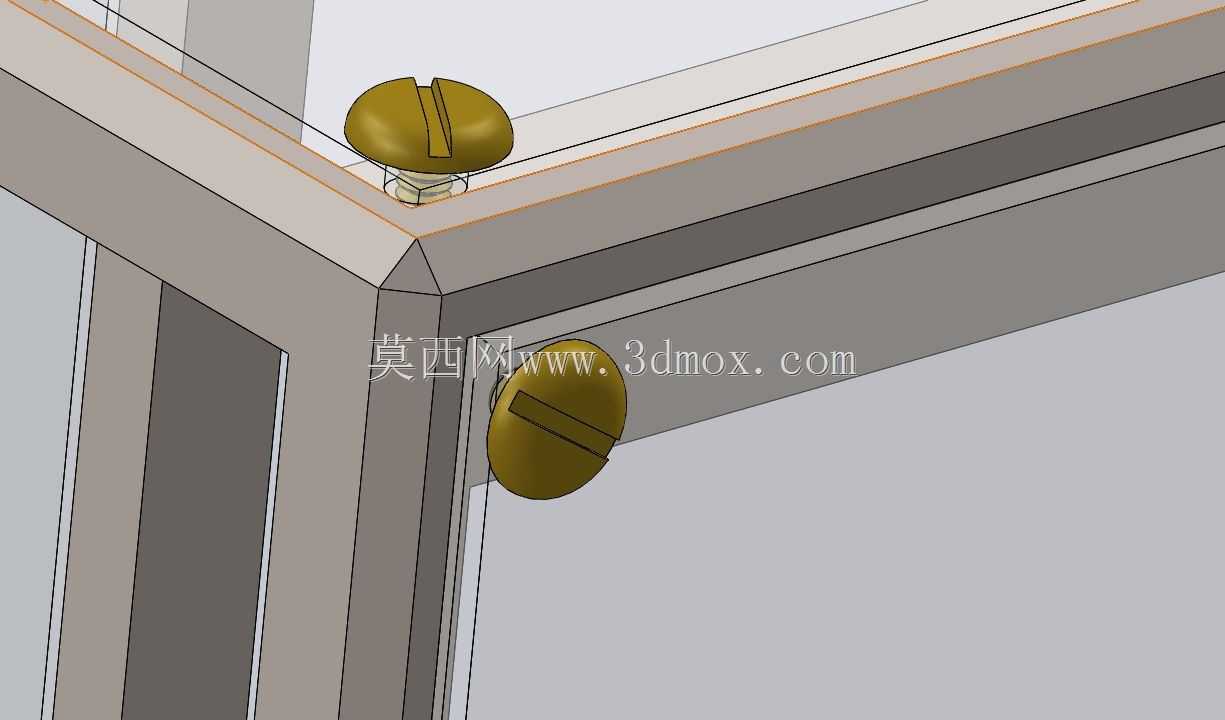

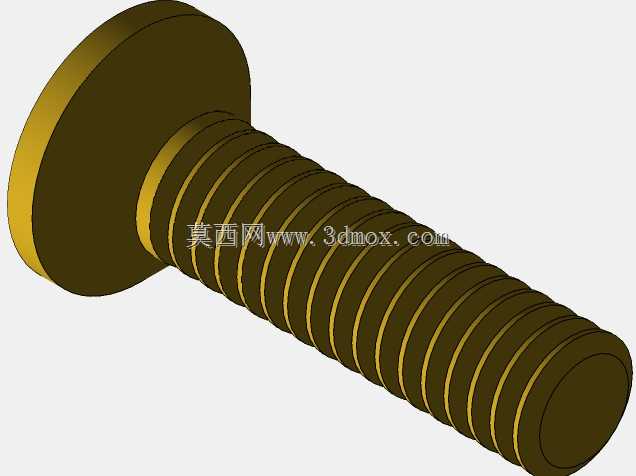

　　设计过程中优先考虑了3D打印加工的适配性，除透明塑料观察窗外，其余结构件均可通过熔融沉积成型工艺制作，型材之间通过两端的金属连接块完成锁紧定位，连接块上预留的沉头孔可直接与型材端面的预置螺母配合，装配时无需复杂工装即可保证四根导轨的平行度公差控制在合理范围内，避免滑块运行过程中出现卡滞。安装边界方面，结构整体截面为正方形，可根据实际行程需求截取对应长度的铝型材进行组装，两端连接块的安装孔位采用标准化间距设计，可直接与常见的桌面级光学平台、铝型材机架的安装孔系适配，滑块上预留的螺纹孔可直接装夹小型负载、检测探头或作业执行件，负载作用点位于四根导轨的中心位置，运行过程中受力均匀，偏载带来的阻力增量远低于单导轨侧装结构。

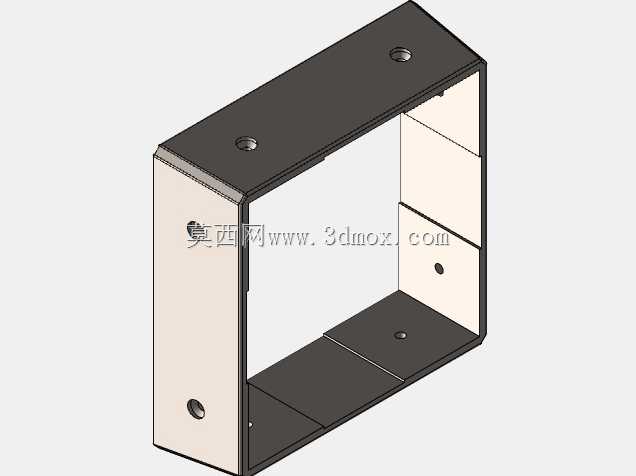

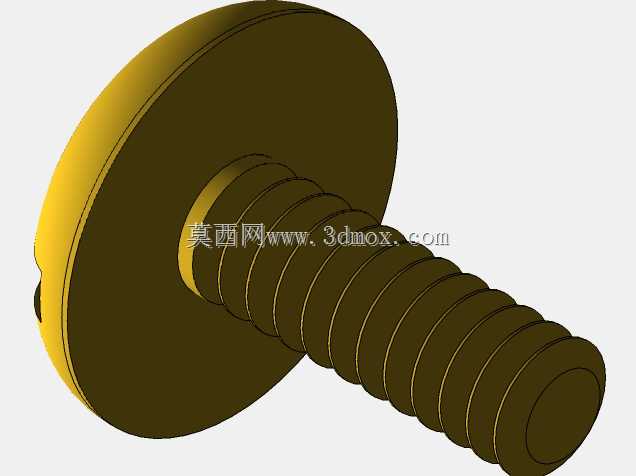

　　导向面的配合间隙可通过滑块上的调整螺钉进行微调，无需额外加装导轨垫片即可适配不同加工精度的3D打印件，降低了单件制作的精度要求，即使是普通桌面级3D打印机制作的滑块，经过简单间隙调整后也能实现顺畅无卡滞的滑移效果。光标框采用嵌入式设计，与滑块主体为可拆卸结构，磨损后可单独更换，无需整体替换滑块组件，日常维护成本更低，刻度粘贴面设计有定位凸台，粘贴标尺时可快速对齐，避免标尺歪斜带来的读数误差。
