小松830矿用自卸卡车三维设计作品

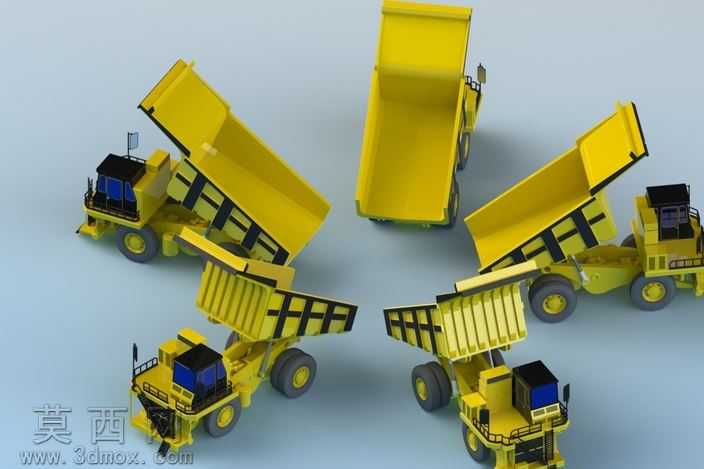

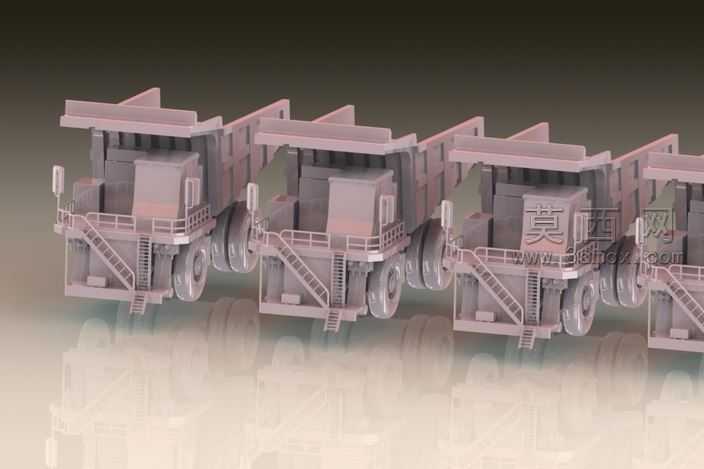

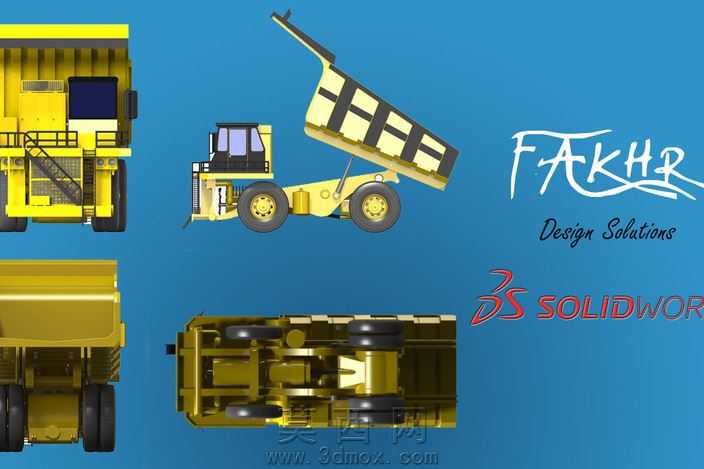

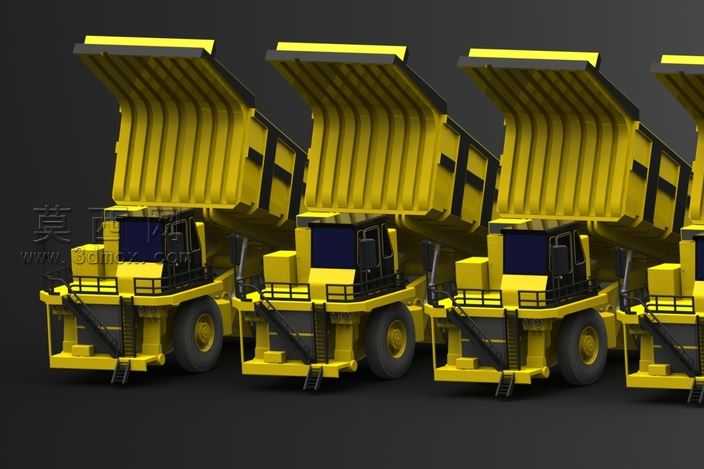

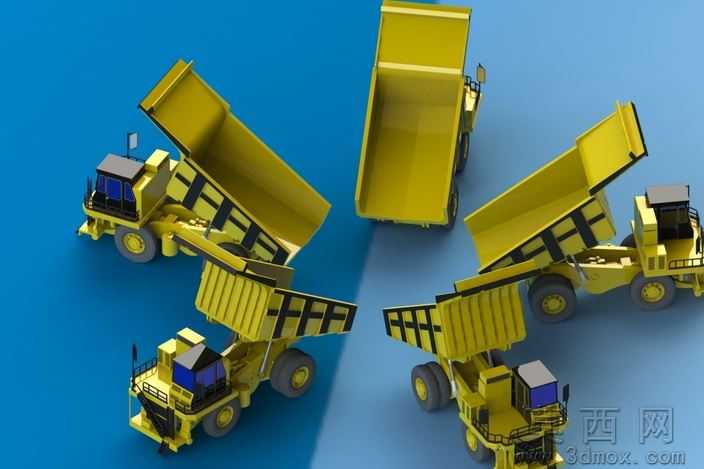

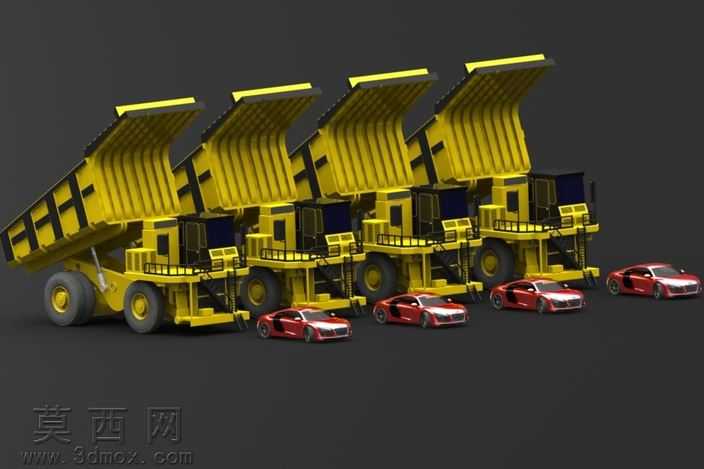

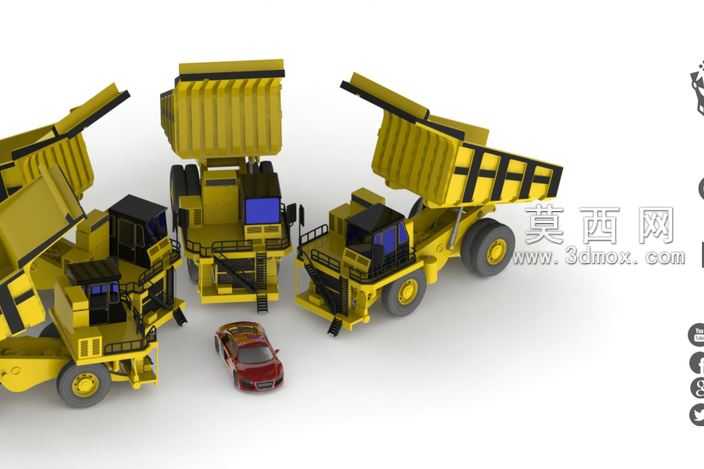

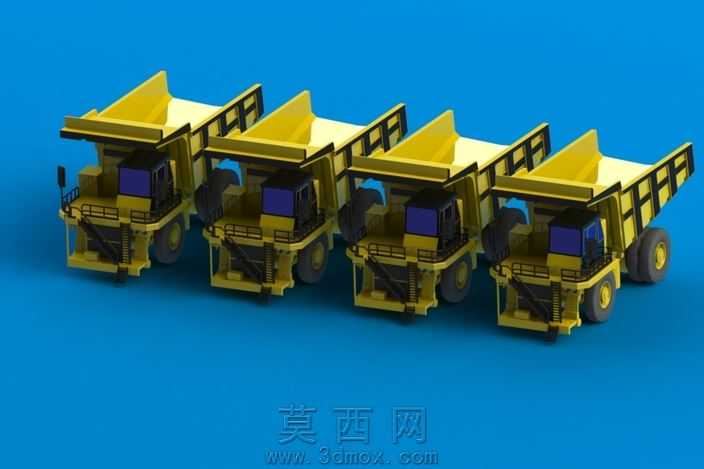

本作品围绕小松830矿用自卸卡车展开完整的三维数字化设计，依托SolidWorks三维建模环境完成全流程的模型搭建工作，从整车的比例框架到细分零部件的结构还原，均遵循真实矿用自卸车的设计逻辑进行构建。建模初期先通过参考真实车型的外观尺寸、结构比例绘制整车骨架草图，确定驾驶室、货厢、底盘车架、行走轮组、液压举升机构的相对位置与尺寸边界，确保整体比例协调符合实车特征。在零部件建模阶段，针对货厢部分采用钣金特征建模方式，还原矿用货厢的加强筋结构、耐磨衬板排布以及尾部卸料的倾斜角度设计，同时对货厢与车架连接的铰接结构做了精细化的结构还原，保证举升动作的结构合理性；底盘部分完整搭建了车架纵梁横梁结构、悬挂连接位、轮组安装轴座的细节，轮组部分还原了重型矿用轮胎的胎面纹理、轮毂的连接螺栓结构，区分了转向轮与驱动轮的结构差异；驾驶室部分还原了矿用卡车的宽体驾驶室结构、前挡风玻璃倾角、登车梯与扶手的细节，同时对驾驶室内部的操作空间预留做了符合人机工程的结构处理。材质与渲染环节，针对不同部件匹配对应的材质属性，货厢与车架部分赋予重型工程设备常用的亮黄色金属漆材质，调整漆面的反光度与粗糙度模拟实车的工业漆面质感，轮胎部分赋予高粗糙度的黑色橡胶材质，还原橡胶轮胎的哑光质感与表面细微颗粒感，金属铰接部件、液压油缸部分赋予抛光金属材质，模拟金属加工面的反光效果，玻璃部分赋予半透明带轻微反射的玻璃材质，提升整体模型的真实感。渲染阶段采用深色背景突出整车主体，通过多视角排布展示整车的侧面轮廓、货厢举升状态的结构特征，搭配简洁的设计主题文字强化作品的设计属性。结构设计上重点还原了矿用自卸车的核心功能结构，货厢举升机构的液压油缸布置、铰接点位置均参考实车的举升逻辑设计，确保模型可直观展示矿用自卸车的卸料工作原理，各零部件之间的装配关系清晰，无结构干涉问题，整体模型既还原了小松830矿用自卸车的外观辨识度，也完整呈现了这类重型矿山运输设备的核心结构特征，可用于工程设备结构展示、相关课程教学参考以及矿山作业场景的三维可视化素材使用。
