拖挂式卷盘灌溉施肥一体机三维设计

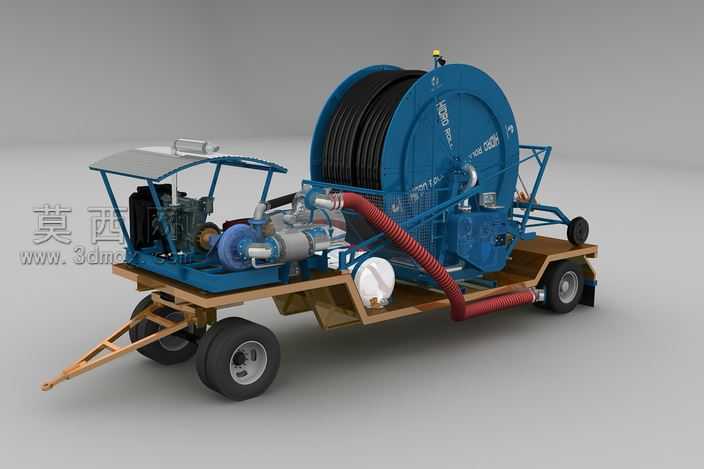

本模型为拖挂式卷盘灌溉施肥作业设备，采用三维参数化建模完成整体结构搭建，建模过程中先对拖挂车底盘进行基准定位，以牵引架为前侧基准依次排布行走轮组、承载平台、动力单元、卷盘总成与管路系统，各部件装配约束完全匹配实际机械连接逻辑，可完整还原设备的装配关系与运动状态。渲染阶段采用PBR物理材质体系，为底盘金属车架赋予哑光防锈漆材质，还原农用设备漆面的颗粒质感与轻微磨损效果；卷盘主体采用深蓝色工程金属材质，表面添加设备标识、接口刻度等细节纹理，模拟真实工业产品的漆面印刷效果；输水软管采用带编织纹理的橡胶材质，调整材质粗糙度与法线贴图，还原橡胶管表面的凹凸纹路与弯折形变状态；轮胎采用黑色橡胶材质搭配金属轮毂，还原橡胶的哑光质感与轮毂的金属光泽，木质承载平台赋予实木纹理材质，还原农用拖车的实用化设计特征。结构设计上，设备采用单轴拖挂底盘结构，前端设置三角牵引架可与拖拉机等动力设备连接，底盘配备双组行走轮保障田间移动的稳定性；卷盘总成通过回转支撑结构安装在平台后侧，可实现软管的自动收放作业，卷盘旁集成动力传动单元，包含发动机、泵组与传动机构，可独立为卷盘转动、水肥输送提供动力；管路系统采用大口径波纹软管连接卷盘与输出接口，同时集成施肥药剂注入模块，可在灌溉过程中同步完成施肥作业，平台侧部设置防护架与操作工位，兼顾作业防护与操作便利性。设计过程中充分考虑农用作业的实际需求，整体结构布局紧凑，将动力、储管、作业功能集成在单一拖挂平台上，无需额外配套设备即可完成移动灌溉施肥作业，各部件的安装位置预留了维护操作空间，管路走向避开运动干涉区域，保障卷盘转动收放管时不会与周边部件发生剐蹭，三维模型完整还原了设备的所有外部结构与核心连接关系，可用于农用设备的结构展示、作业原理演示与优化设计参考。
