棘轮快扳工具结构设计三维数模

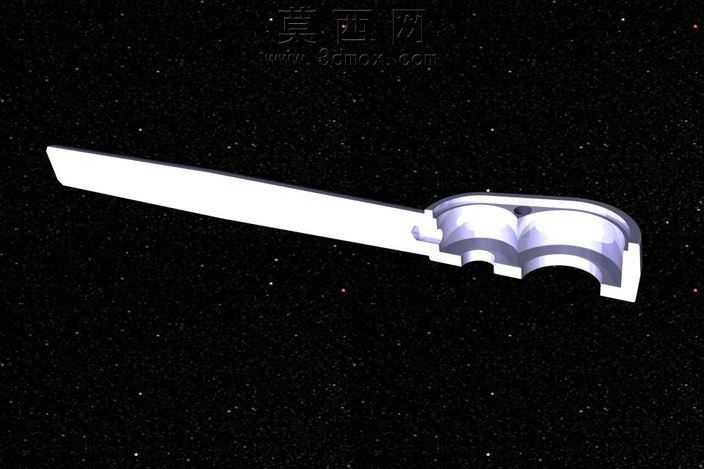

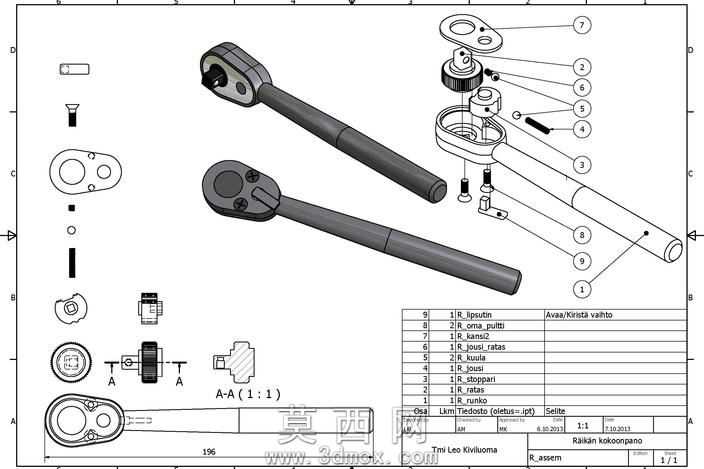

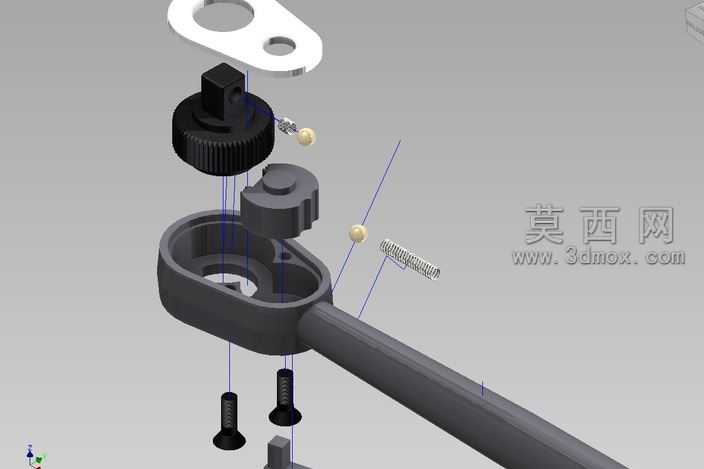

本作品为棘轮快扳的完整三维结构设计，建模过程严格遵循手动工具的实际生产尺寸规范，先通过草图绘制各零件的基准轮廓，对棘轮芯、棘爪、换向拨片、手柄主体、端盖、连接销轴等每一个独立零件进行单独建模，确保各零件的尺寸公差符合五金工具的装配要求。建模时重点还原棘轮机构的核心啮合结构，对棘轮齿的齿形角度、棘爪的卡合接触面做了精准的参数化设置，保证换向结构切换时棘爪能够与棘轮齿顺畅啮合，实现单向锁止、反向空转的功能特性。材质设置上根据零件实际用材区分，手柄部分采用哑光磨砂的合金钢材材质，表面做细微的防滑纹理质感处理，棘轮、棘爪等核心传动零件采用高光亮面的铬钒钢材质，还原五金工具表面镀铬后的金属光泽，端盖、拨片等小零件做了差异化的材质区分，让装配后的模型层次分明。装配阶段按照实际产品的组装顺序进行配合约束，先将棘轮芯装入头部壳体内，再依次装入棘爪、复位弹簧、换向拨片，通过销轴固定各活动零件，最后将手柄与头部壳体做紧固配合，所有活动零件保留合理的运动间隙，可模拟实际使用时的换向操作与棘轮转动效果。渲染阶段采用工作室光照环境，调整金属材质的反射参数，避免过度反光丢失结构细节，同时通过爆炸视图的呈现方式，清晰展示每一个零件的装配位置与配合关系，搭配工程视图标注各关键装配位置的尺寸，完整呈现这款棘轮快扳从零件结构到整体装配的全部设计细节，还原了欧特克公司2014年推出的这款棘轮快扳的结构特点，兼顾了工具的实用性与结构设计的合理性，可用于手动工具的结构参考、教学演示等场景。
