6082深沟球滑板轴承三维结构设计

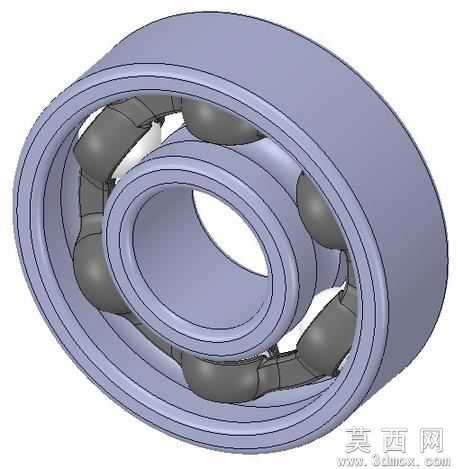

本模型为适配滑板使用的6082规格深沟球轴承，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循标准轴承的尺寸规范，精准还原内圈、外圈、滚动体、保持架四大核心组成部分的几何特征与装配关系。建模阶段先以旋转凸台特征生成轴承内圈与外圈的基础轮廓，对内圈的滚道曲面、外圈的滚道曲面做曲率连续处理，保证滚道与钢球的配合面完全贴合设计公差要求，同时对内外圈的端面倒角、安装定位基准面做细节优化，还原真实轴承的加工工艺特征。滚动体部分按照6082轴承的钢球排布数量，以圆周阵列方式完成等距分布，每颗钢球的球面精度控制在建模公差范围内，保证钢球与内外滚道的接触点符合深沟球轴承的受力设计逻辑。保持架采用浪形冲压结构建模，通过曲面拉伸、切除、阵列组合特征还原保持架的兜孔结构，每一个兜孔的曲面都与对应钢球做间隙配合设计，还原真实保持架对滚动体的限位、引导功能，同时对保持架的连接桥部分做厚度均匀化处理，符合冲压保持架的工艺成型特点。材质渲染阶段，对轴承内外圈赋予高碳铬轴承钢材质，调整金属材质的粗糙度、反射率参数，还原淬硬轴承钢的哑光金属质感，钢球部分赋予高抛光轴承钢材质，提升球面的高光反射效果以体现滚动体的高精度加工表面，保持架部分赋予冷轧钢板冲压后的半哑光金属材质，区分不同部件的材质视觉差异。结构设计上严格匹配标注参数：轴承外径22毫米、宽度7毫米、内径8毫米，各部件的装配间隙按照微型深沟球轴承的标准配合值设定，完整呈现该类轴承可承受径向载荷、兼顾少量轴向载荷的结构特性，适配滑板轮组的转动支撑需求，模型可用于机械结构教学、滑板配件设计验证、五金零件选型参考等场景，完整还原了微型深沟球轴承的典型结构特征，各部件可单独拆分查看，清晰展示滚动轴承的内部运作逻辑与装配关系。
