机床用四爪卡盘结构三维设计作品

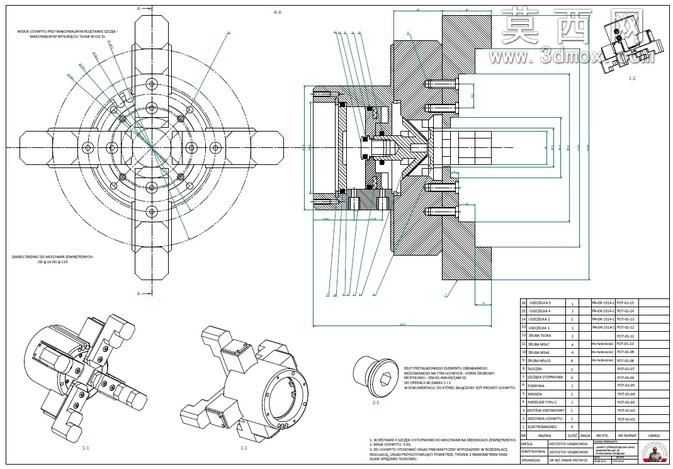

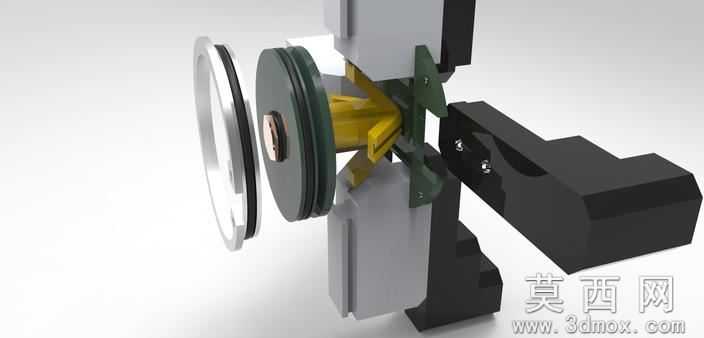

本作品为机床配套使用的四爪卡盘三维结构设计，整体建模过程严格遵循机械加工装夹部件的实际尺寸比例与装配逻辑，在三维建模阶段采用自底向上的装配设计思路，先完成单个卡爪、驱动盘、基体、锁紧块等独立零件的特征建模，再通过同轴、面重合、行程限位等装配约束完成整体拼装，确保各活动部件的运动行程符合实际四爪卡盘的调节逻辑，可直观演示卡爪同步径向移动的装夹动作。模型材质分配贴合实际工业产品的材质特性，卡盘基体、卡爪等受力金属部件采用哑光合金钢材质，调整锁紧块做了发黑处理的深色金属质感区分，后端的连接筒体采用亮蓝色工程塑料质感做视觉区分，渲染阶段采用柔和的工业产品打光方案，避免过度反光遮挡结构细节，同时通过不同材质的色彩对比清晰区分各个功能部件，让观看者可以快速识别卡盘的动力传递路径与装夹结构组成。结构设计上还原了四爪卡盘的核心功能逻辑，四个卡爪沿基体的十字导轨均匀分布，内部的螺旋驱动结构与每个卡爪的齿槽精准啮合，转动驱动部件时可带动四个卡爪同步沿径向移动，实现对不同直径工件的定心装夹，每个卡爪的夹持面做了防滑齿结构设计，还原实际产品提升装夹摩擦力的细节，基体上的安装孔位、连接法兰的尺寸均参考通用机床的主轴连接标准设计，保证结构的合理性与可参考性。设计过程中重点考量了卡盘的受力合理性，卡爪与导轨的配合面做了贴合度优化，避免出现结构干涉，同时预留了卡爪的行程调节余量，既可以装夹圆形截面工件，也可通过单爪微调适配不规则截面工件的装夹需求，整体模型结构完整，细节清晰，可作为机床夹具设计、机械原理教学的参考三维素材，帮助学习者直观理解四爪卡盘的装夹原理与内部结构组成。
