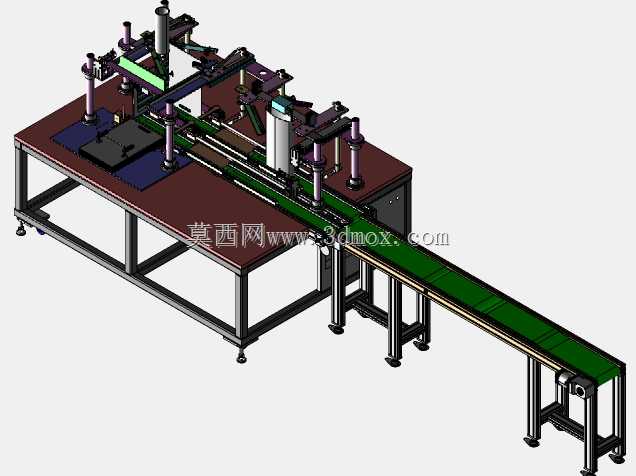

皮带输送式多工位自动组装检测设备

　　该设备以皮带输送线作为工件载具的流转载体，整体采用方通焊接机架作为承载基础，机架底部配置可调脚杯，可适配车间地面不平整工况，安装时需预留输送线进出端的工件上下料操作空间，机架主体台面高度适配常规人工站立操作的人机工程尺寸，输送线延伸段长度可根据产线对接需求做适配调整。设备沿输送线走向依次排布多组作业工位，包含气动压装工位、视觉检测工位、工件定位夹持工位，各工位通过型材支架独立安装在主台面上，工位间距依据工件流转节拍做匹配设计，可满足小型电子零部件、五金小构件的在线组装与检测工序需求。设计过程中优先考虑工位的模块化拆装特性，各工位支架与主台面采用螺栓连接，后续可根据工艺变更快速调整工位位置或增减作业单元；输送线驱动端配置在出料侧，

　　张紧机构设置在进料端，日常维护时无需拆解周边工位即可完成皮带更换与张紧度调整。气动系统的阀组集中安装在台面下方的电气安装仓内，气管沿机架方通内部走线，避免外露管线被工件剐蹭，各气动执行元件的行程依据工件的压装深度、夹持范围做限位设计，防止过压损伤工件。定位工位配置可换式定位治具，治具安装面设计统一的定位销孔，切换不同规格工件生产时仅需更换对应治具即可完成换型，无需重新调整整个工位的安装位置。设备的安全防护方面，在各运动工位外侧预留了安全光栅的安装位，实际投产时可加装防护装置避免操作人员误入作业区域，台面边缘做倒角处理，防止尖锐边角磕碰操作人员。输送线的皮带选用绿色PVC防静电材质，适配电子类工件的生产防静电需求，皮带下方设置承托钣金，避免长距离输送过程中皮带下垂导致工件定位偏移。
