滑板支架轮组结构三维设计模型

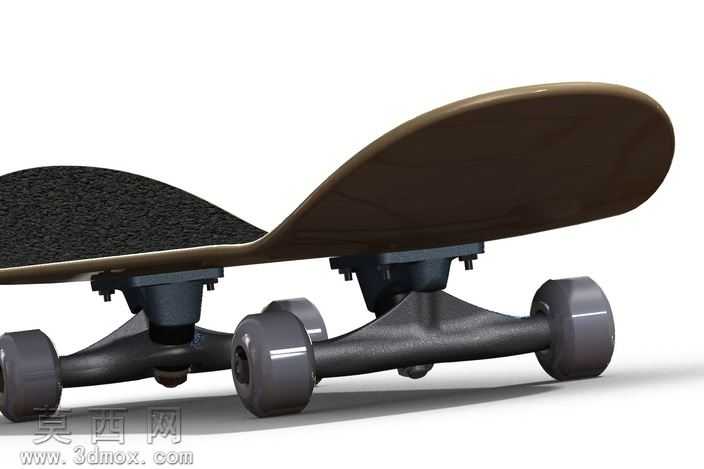

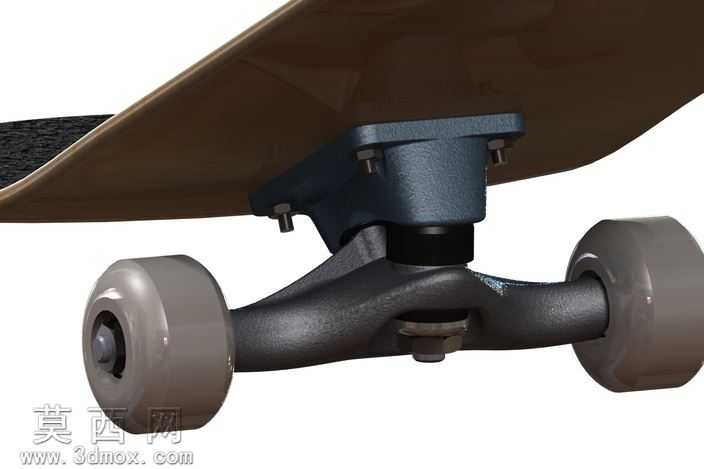

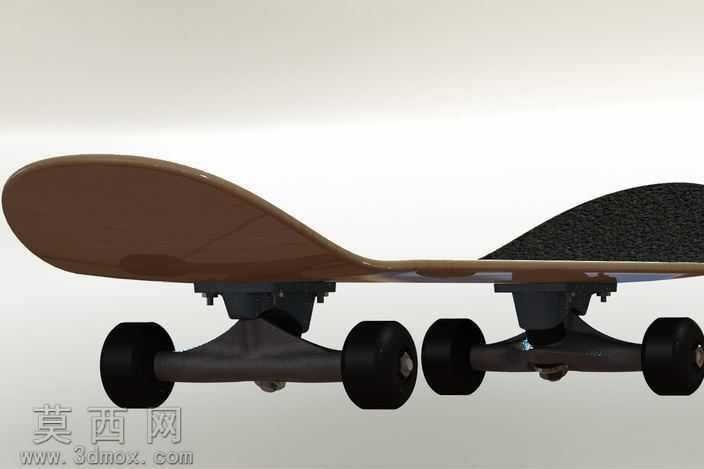

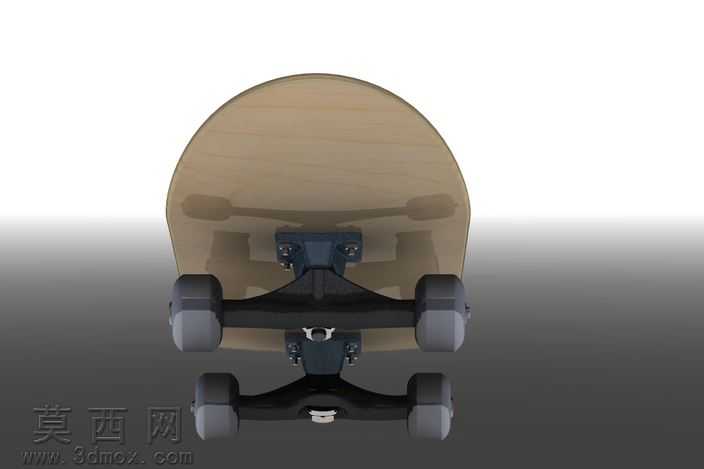

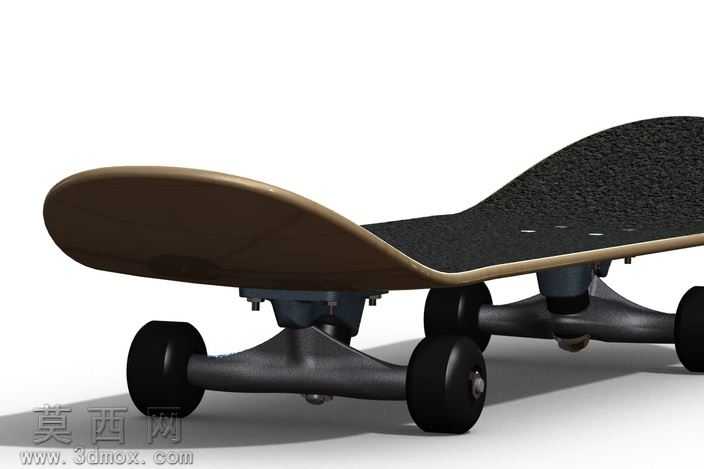

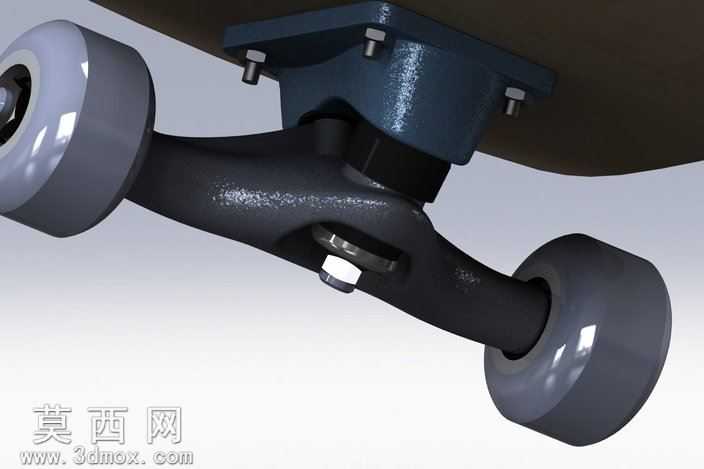

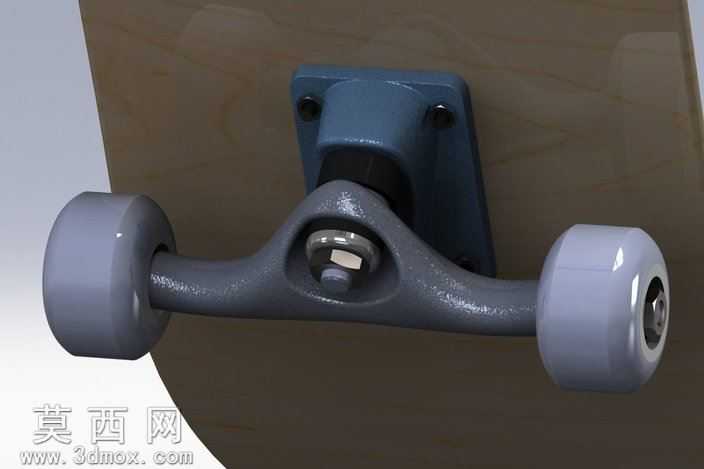

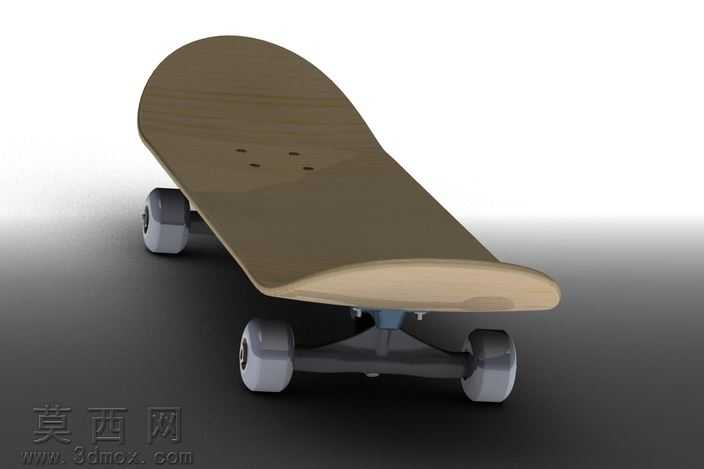

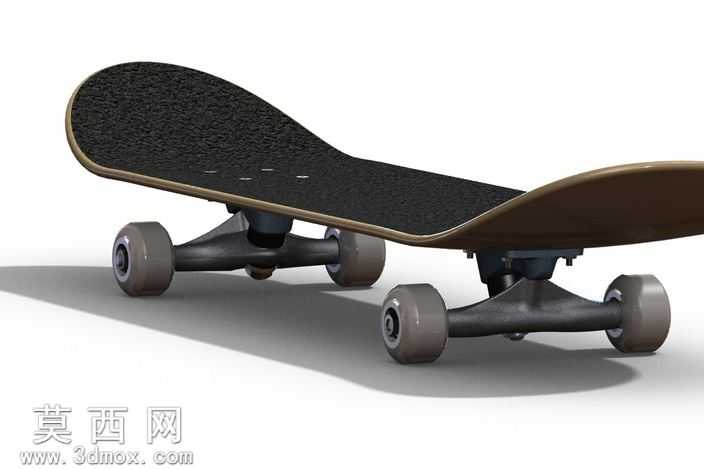

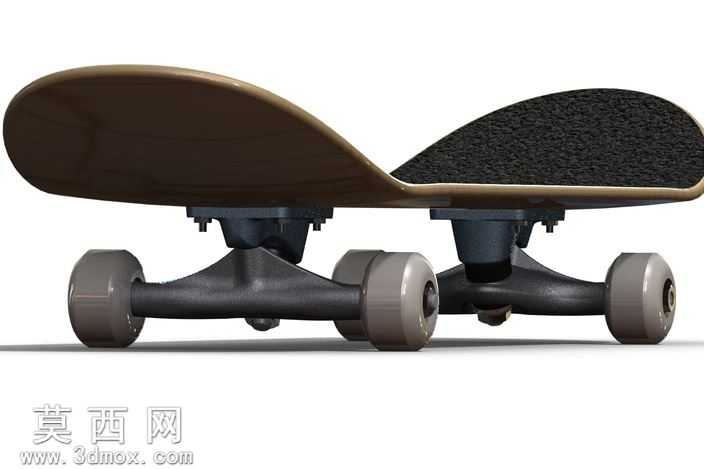

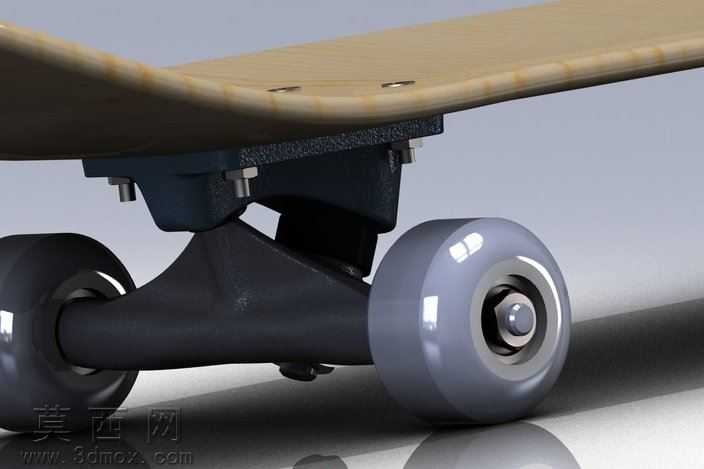

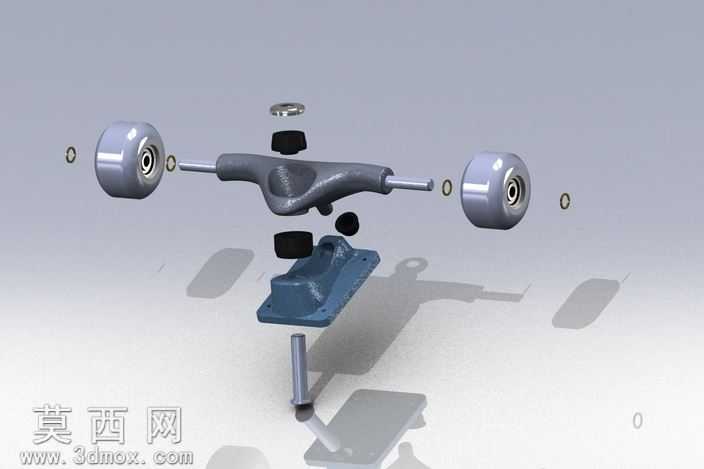

本作品为滑板核心走行结构的三维建模成果，是创作者独立完成的首个三维设计项目，完整还原了滑板支架与轮组的装配细节。建模过程中首先梳理滑板走行部的实际装配逻辑，将整体结构拆分为桥架主体、轮轴、固定螺栓、聚氨酯滚轮、桥钉锁紧组件等多个独立零件，逐一完成零件的特征建模：桥架主体采用铸钢件的结构特征，还原了压铸成型后的曲面过渡、安装孔位与加强筋结构，对支架与板面连接的基座平面做了平整度约束，确保与滑板板面的贴合精度；轮轴部分严格按照实际五金件的尺寸比例建模，还原了轴端螺纹、锁紧螺母的六角特征，保证滚轮转动的同轴度约束；滚轮部分还原了聚氨酯轮的弧面接触外形、内置轴承的安装位结构，对轮面的光泽质感做了材质区分。在装配环节采用自下而上的装配逻辑，添加了符合实际运动逻辑的配合约束：轮轴与桥架轴孔采用同轴心配合，滚轮与轮轴添加转动自由度约束，固定螺栓与桥架安装孔添加螺纹配合约束，确保整体结构可模拟真实滑板的转向、轮组转动动作。渲染环节针对不同零件的材质特性做了区分设置：桥架主体采用磨砂铸钢材质，还原金属铸件的细微颗粒质感与哑光金属反光；锁紧螺栓、螺母采用镀锌亮面金属材质，还原标准五金件的亮面金属光泽；滚轮采用半透明聚氨酯材质，添加轻微的环境反射效果，还原聚氨酯轮的半通透质感与弹性视觉特征。设计过程中兼顾了结构的合理性与外观的还原度，对支架的转向限位结构做了细节还原，确保整体结构既符合真实滑板的机械原理，也通过渲染呈现出接近实物的视觉效果，完整展现了滑板走行部的结构组成与装配关系，可用于滑板结构认知、运动器材设计参考等场景。
