GoPro运动相机外观结构三维设计作品

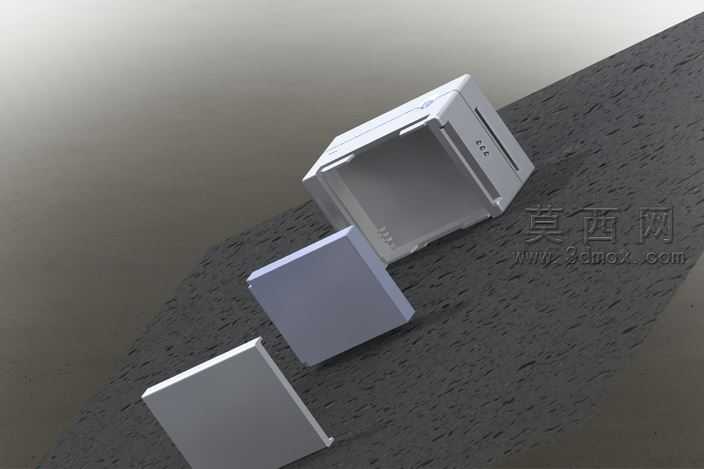

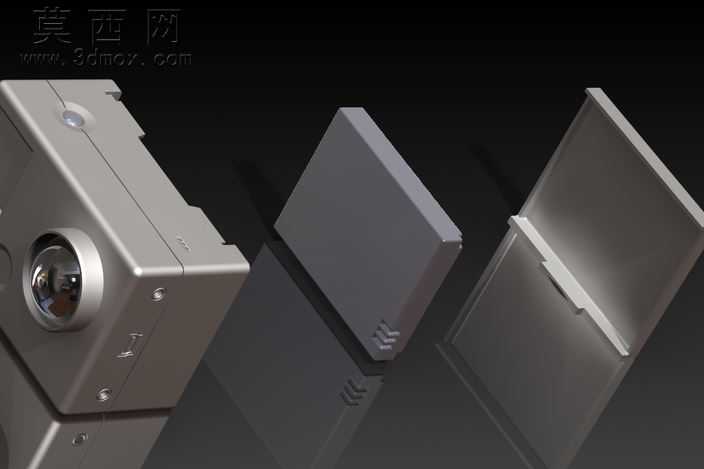

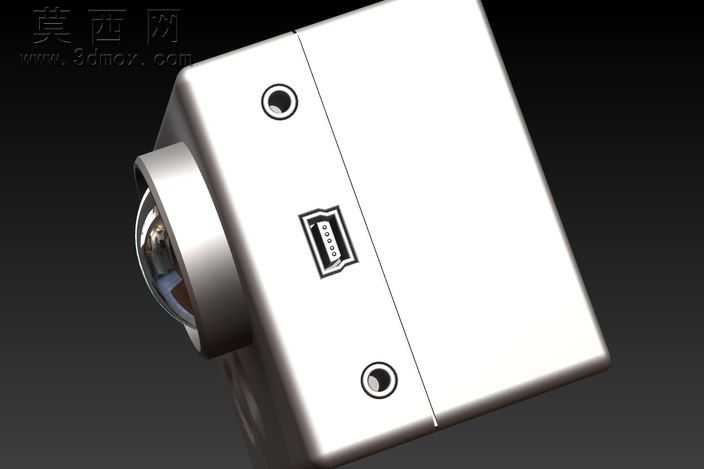

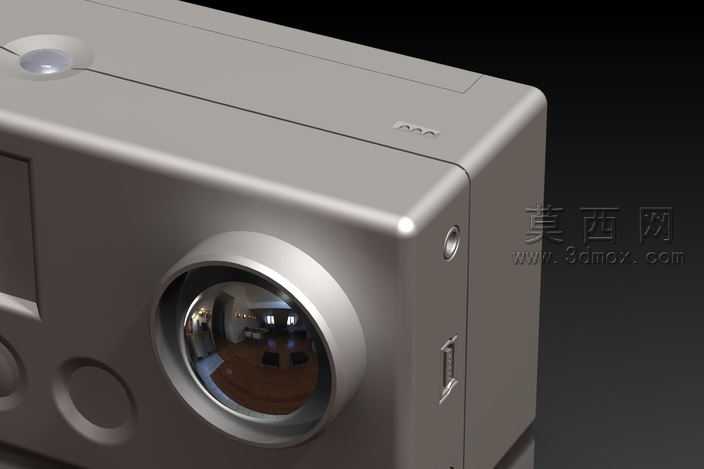

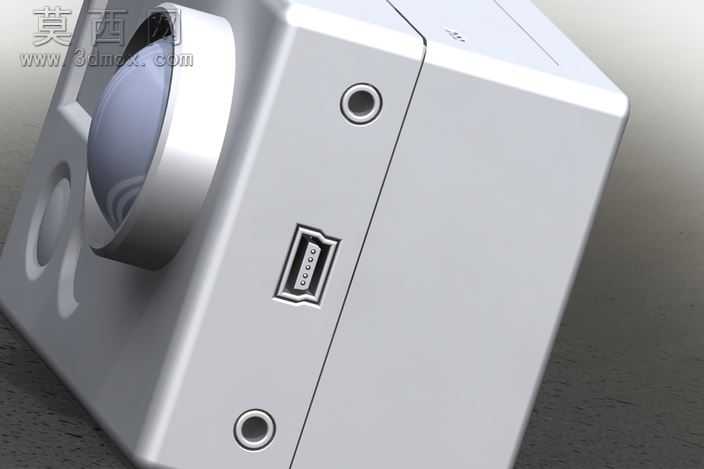

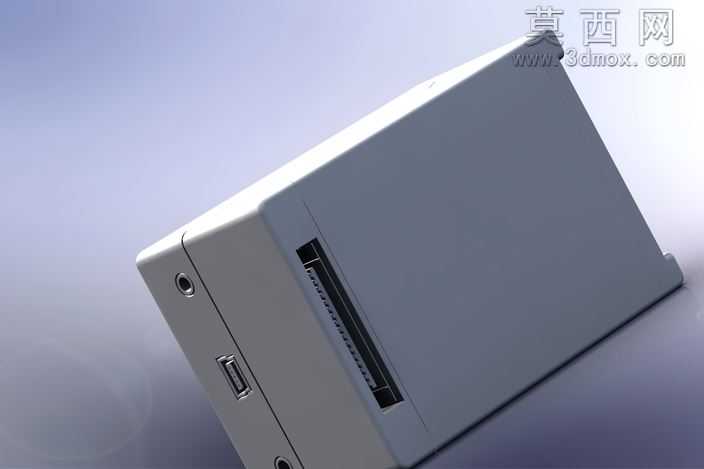

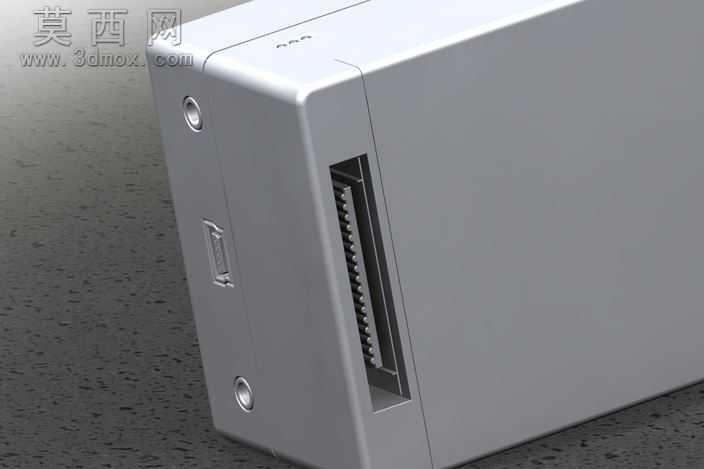

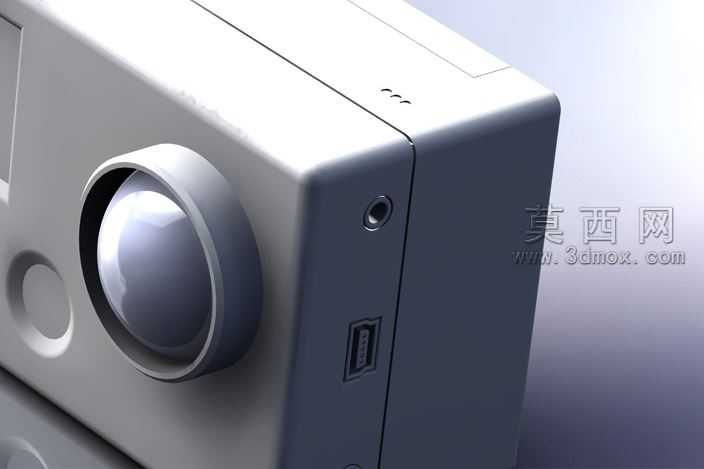

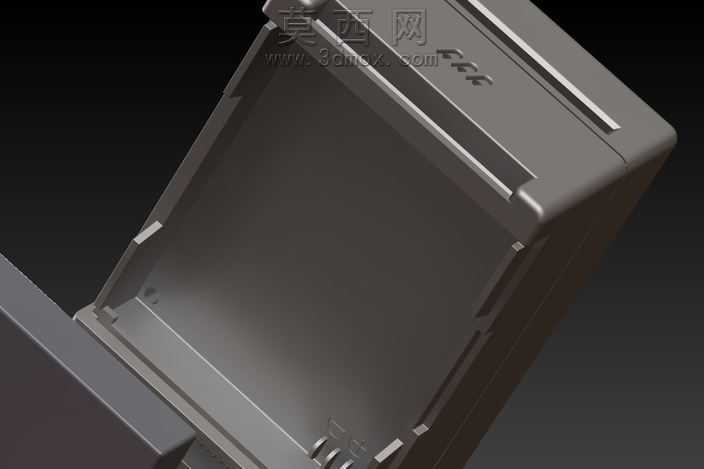

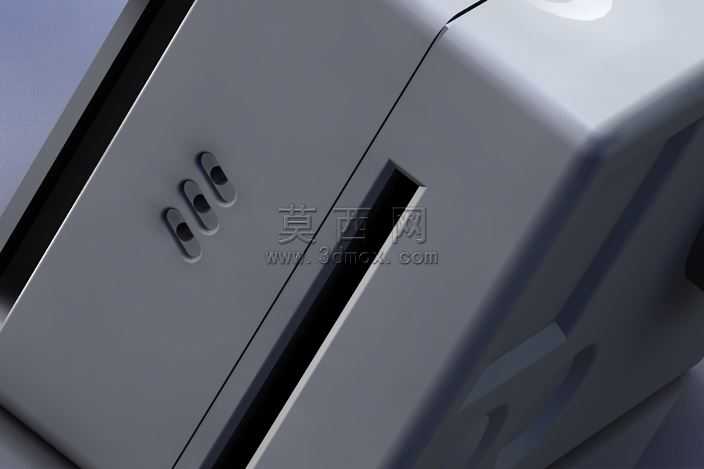

本作品为GoPro运动相机的三维建模设计成果，建模阶段围绕运动相机紧凑方正的机身形态展开，首先通过基准面定位勾勒出机身的整体轮廓，以拉伸、倒角命令构建出机身的基础实体，精准还原了运动相机小巧便携的机身比例。镜头部分采用旋转凸台命令生成镜头筒的基础结构，再通过多段旋转切除做出镜头内部的多层镜片卡位结构，镜头外圈的金属质感环带通过单独的曲面拉伸后做圆角过渡处理，还原真实镜头的层次感。机身正面的功能按键采用凹陷式结构设计，通过等距曲面偏移后切除实体做出按键的下沉安装位，按键表面做微弧面处理，贴合手指按压的人体工学弧度。机身侧面的接口槽位通过精准的尺寸定位做切除处理，接口边缘做细小的倒角，还原真实接口的装配间隙细节。机身顶部的状态指示灯位做半透明材质的预留结构，通过分割实体命令单独划分出指示灯的独立实体区域，方便后续材质赋予。材质渲染阶段，机身主体采用哑光磨砂塑料材质，调整材质的粗糙度参数还原运动相机防滑耐磨的外壳质感，镜头外圈赋予抛光金属材质，调整反射率与环境贴图参数，模拟金属表面的清晰反光效果，镜头镜片赋予高透玻璃材质，添加轻微的折射与反射参数，还原镜片通透且带有环境倒影的真实视觉效果。设计过程中充分考虑运动相机的使用场景，整体机身做统一的圆角过渡处理，避免尖锐棱角，契合户外使用的防磕碰设计需求，各结构部件的衔接处预留合理的装配间隙，还原真实产品的装配逻辑，整体模型结构完整，细节还原度高，可用于产品展示、结构参考等相关场景。
