医用外科口罩枕式自动包装设备结构

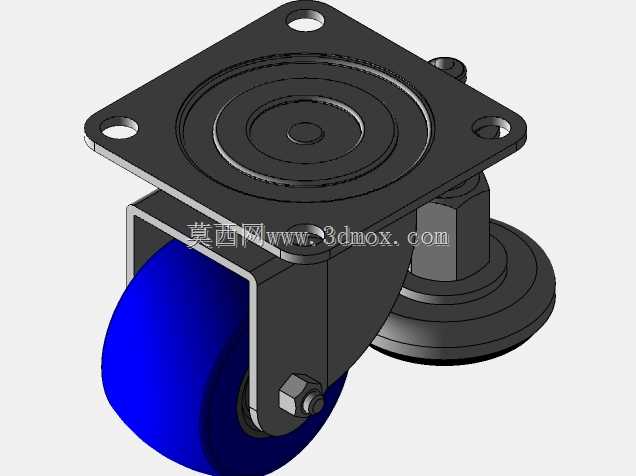

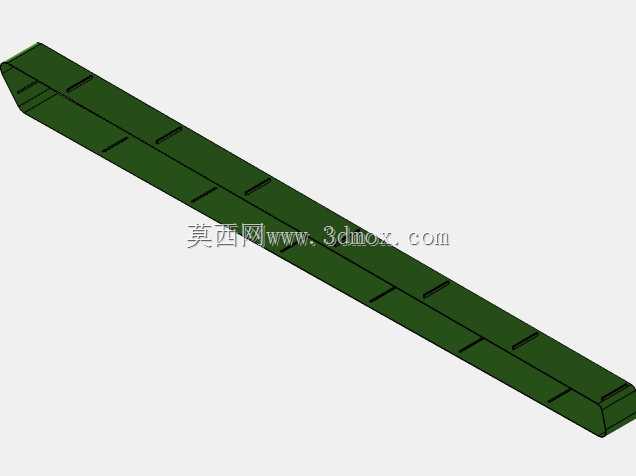

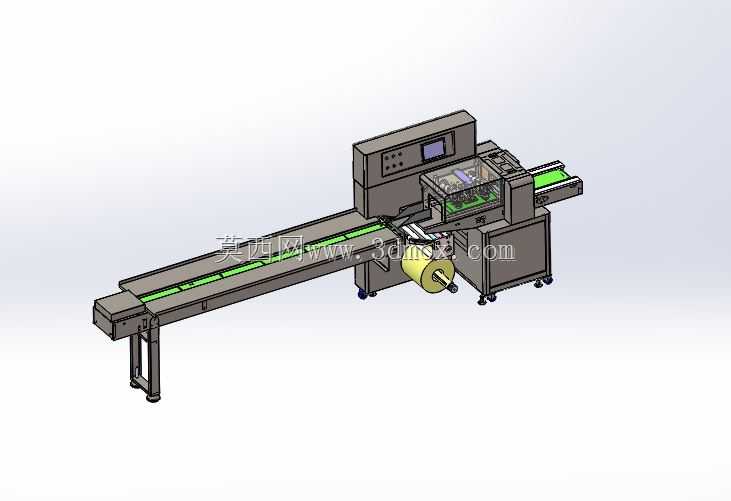

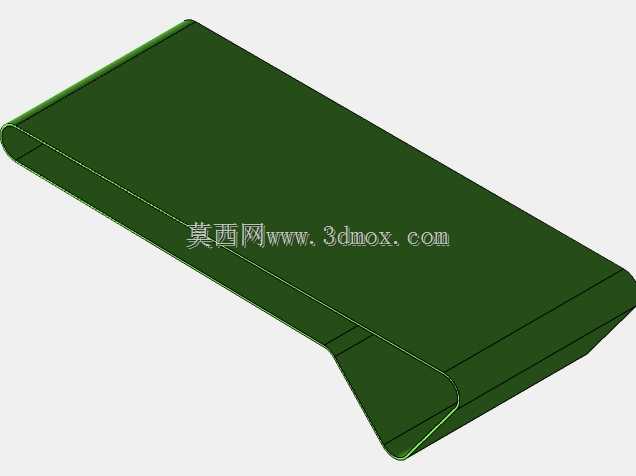

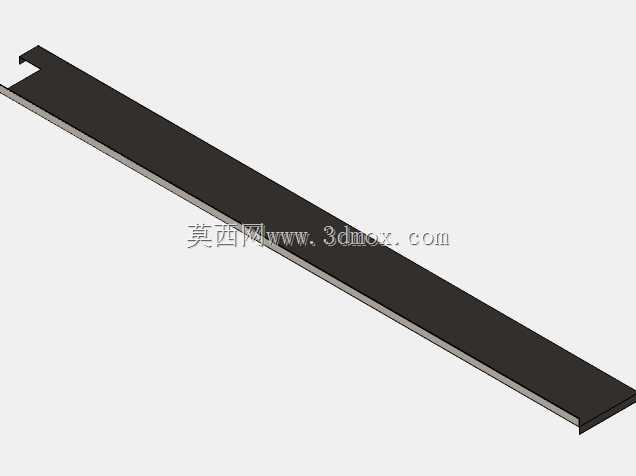

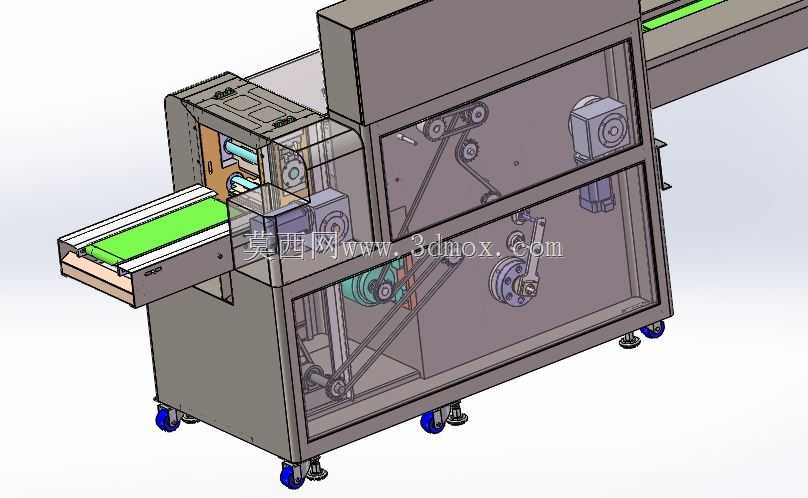

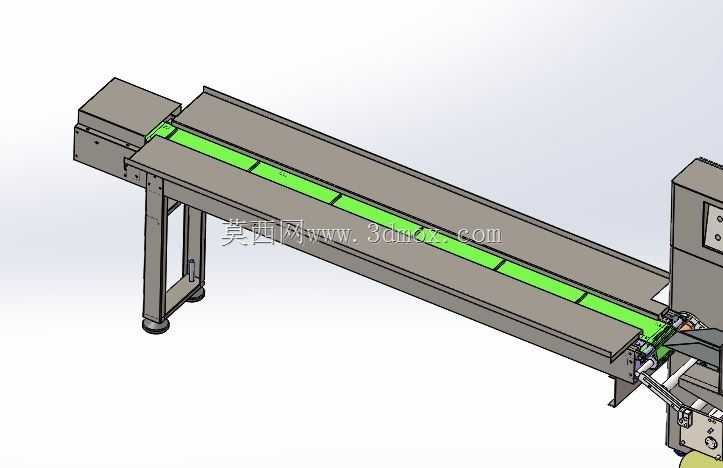

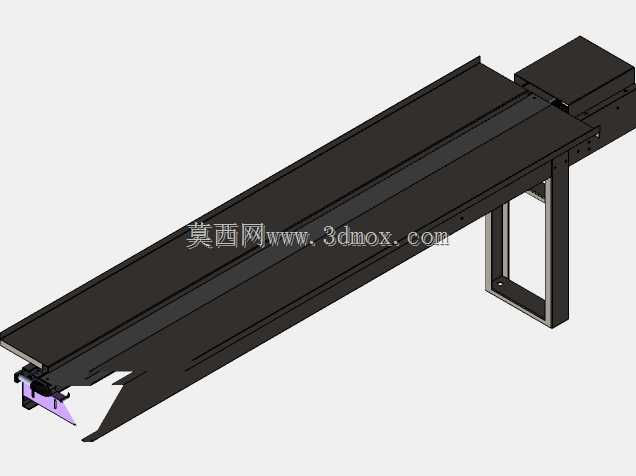

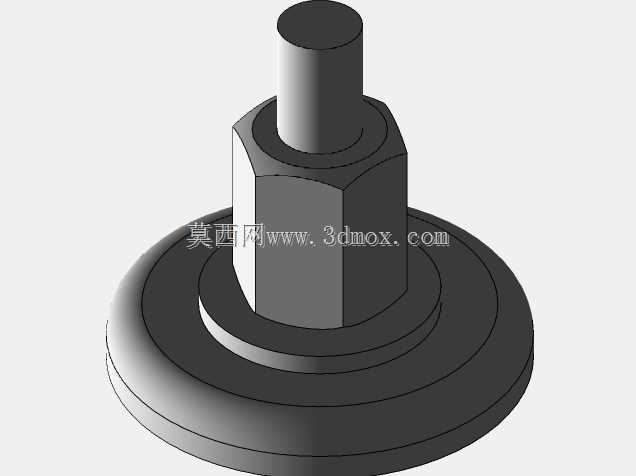

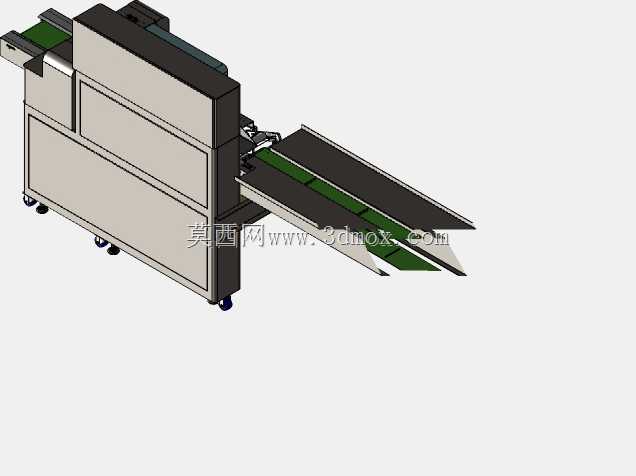

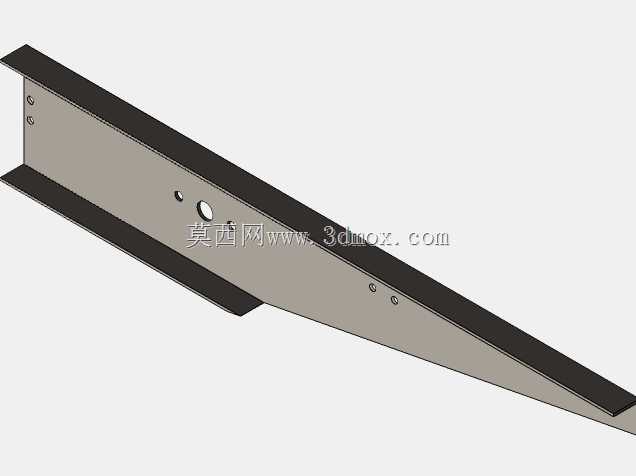

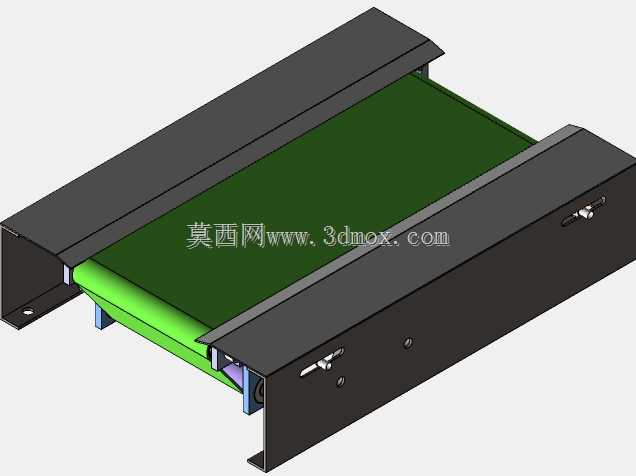

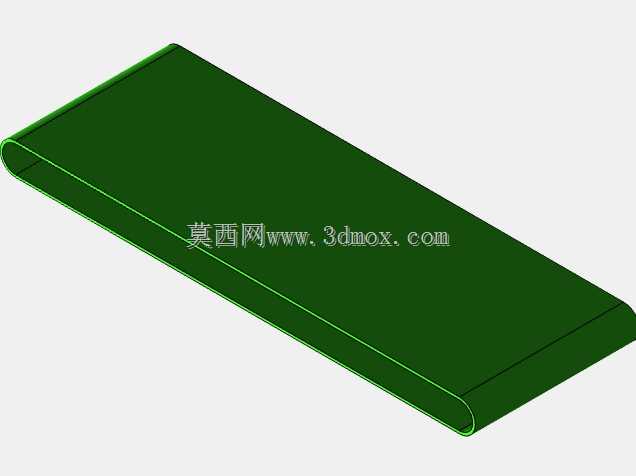

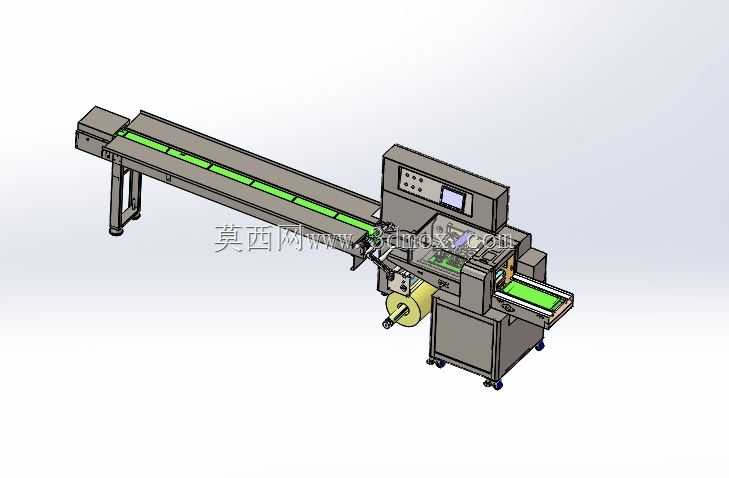

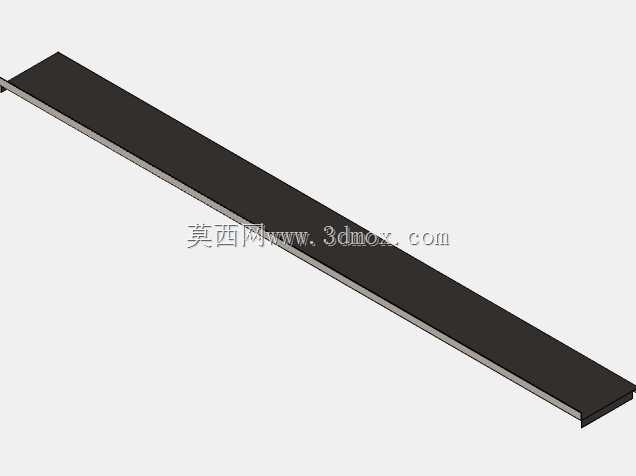

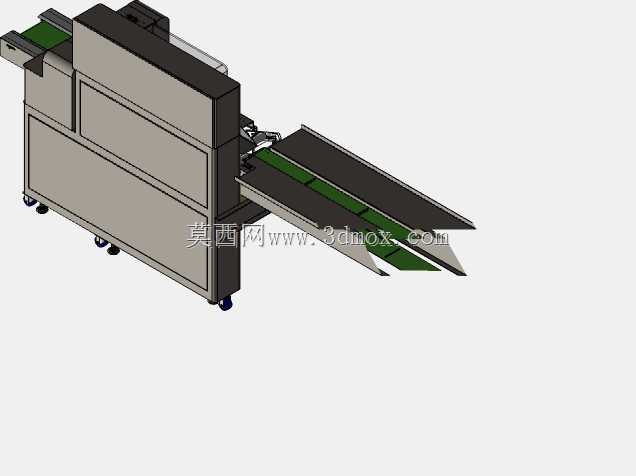

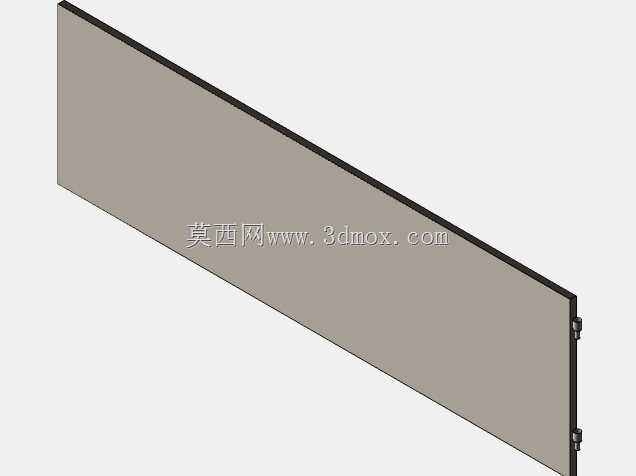

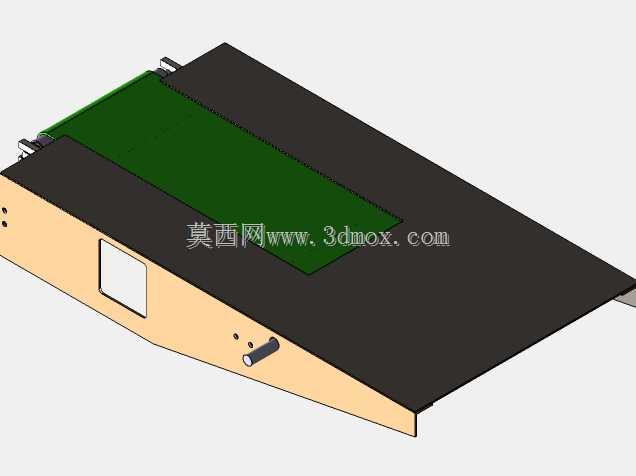

　　这套设备主要应用于医用防护用品生产车间的成品封装工段，对接前段口罩制片、耳带焊接工序的出料端，完成单片或多片叠放外科口罩的自动裹膜、封边、分切作业，替代传统人工装袋的低效模式，满足洁净车间连续化生产的节拍要求。从结构布局来看，长距离进料输送带采用水平悬臂式设计，进料端预留足够的接驳长度，可直接对接前段生产线的出料皮带，无需额外增设转序接驳机构，输送带表面做防滑处理，配合两侧可调式导向挡边，能适配不同叠放厚度的口罩来料，避免输送过程中物料偏移导致的封切错位。设备主机部分整合了送膜、成型、封合、分切多个功能单元，底部安装带刹车的万向脚轮，方便车间内的工位调整与移位，脚轮上方设置可调支撑脚，设备就位后可锁死脚轮并降下支撑脚，

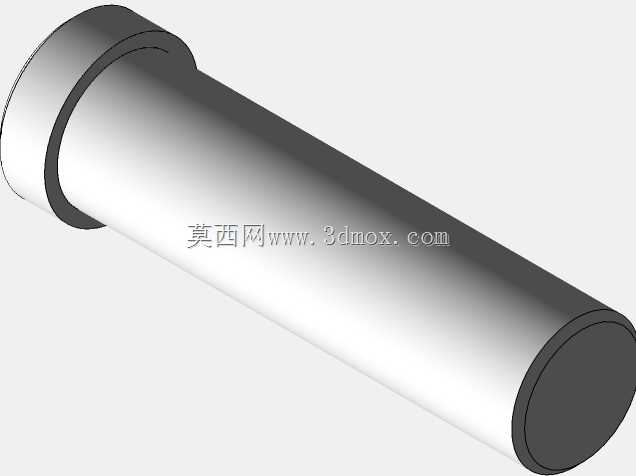

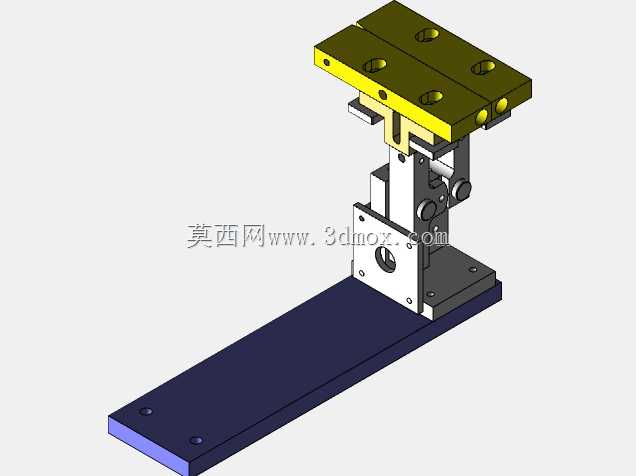

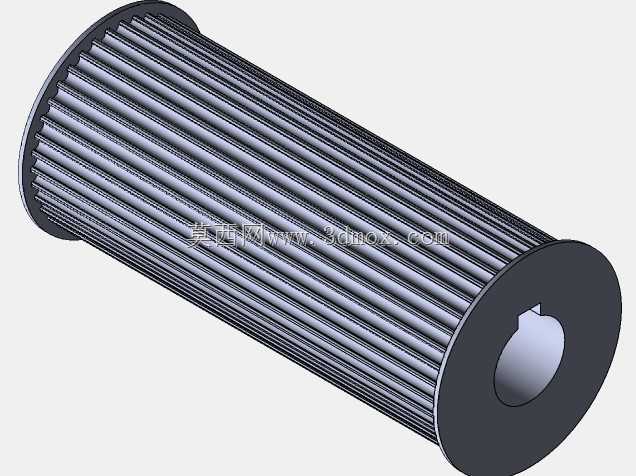

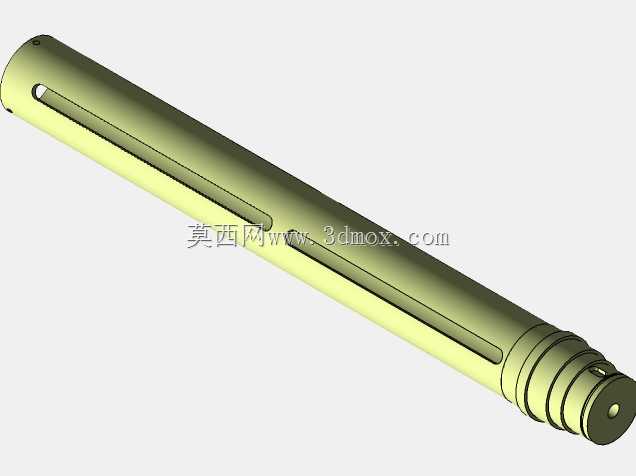

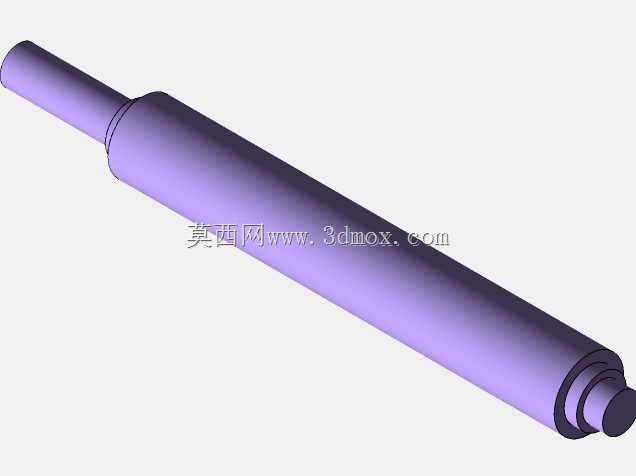

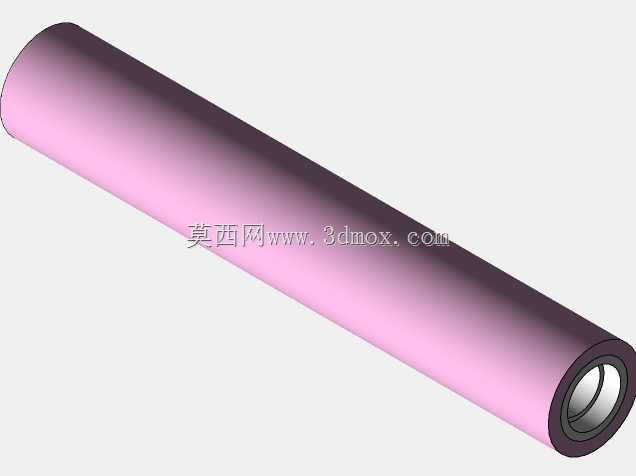

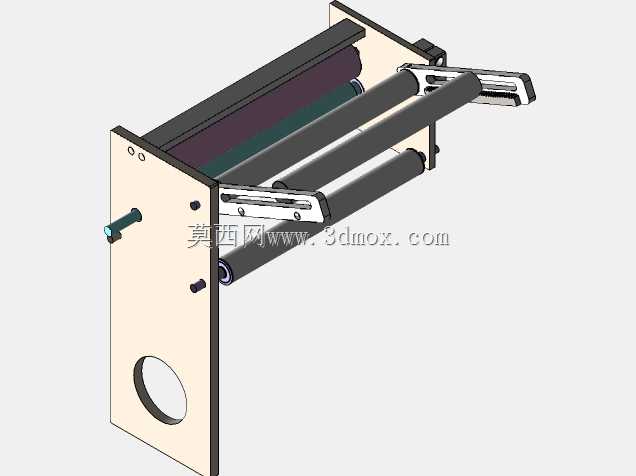

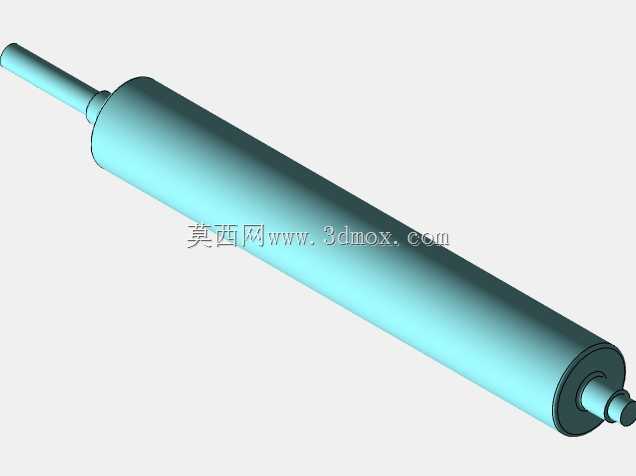

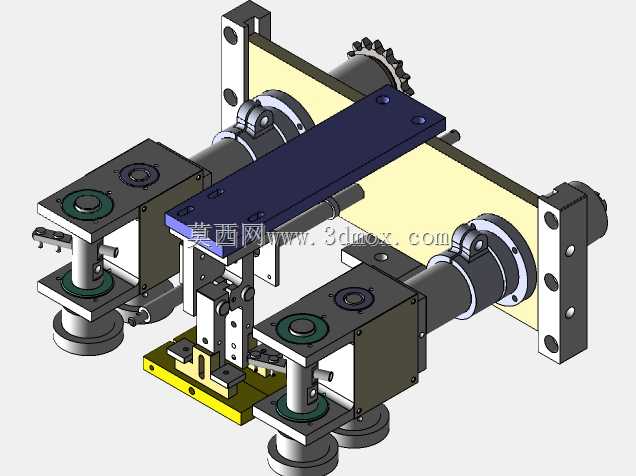

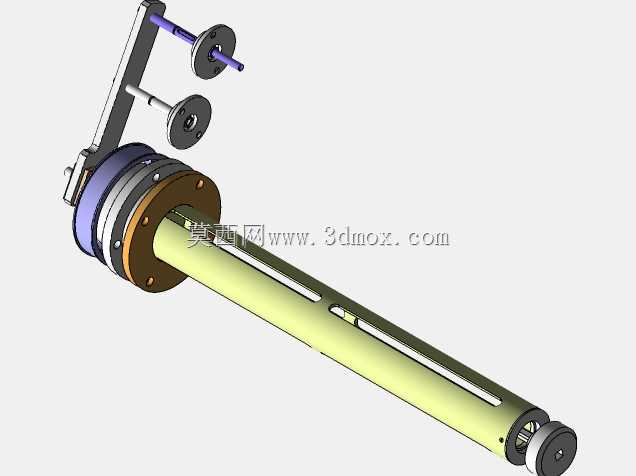

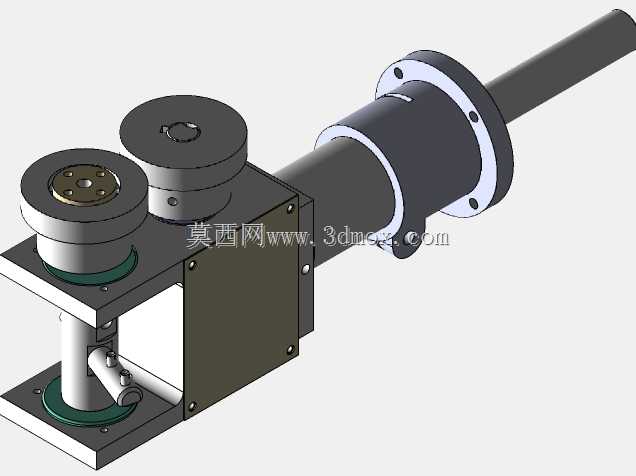

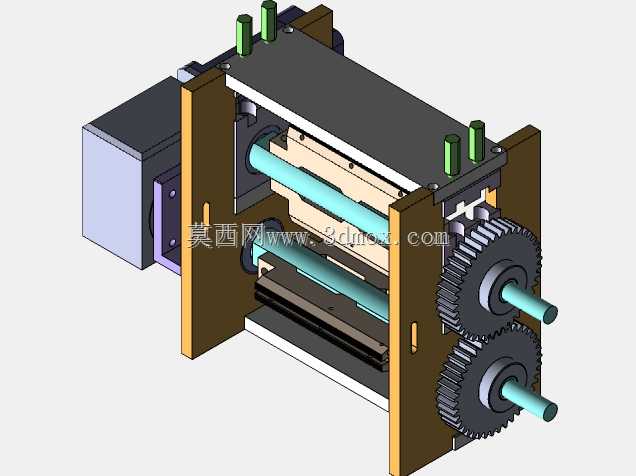

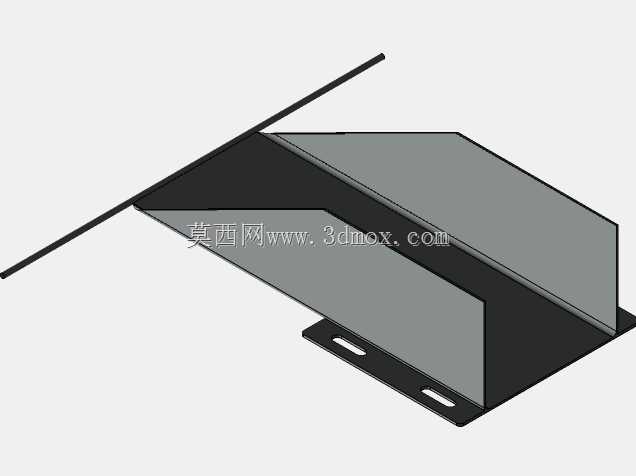

　　保证运行过程中机身无晃动偏移。送膜机构布置在主机侧下方，采用气胀轴装夹包装膜卷，膜卷走料路径设置多根导向辊与张力调节辊，可适配不同厚度的PE复合包装膜，走膜过程中张力恒定，避免出现膜面褶皱、拉断的问题。成型器采用可调式翻领结构，可根据包装物料的宽度、叠放高度调整成型通道尺寸，包装膜经成型器折叠为筒状后包裹住输送过来的口罩，配合中封轮完成纵向封合。端封机构采用往复式热封切结构，封切刀的行程与温度可根据包装膜材质调整，保证封边牢固无虚封，切口整齐无毛刺，分切后的成品直接从出料输送带送出，可直接对接后续的检重、装箱工位。设计过程中充分考虑了洁净车间的使用要求，所有与物料接触的部件均采用不锈钢或食品级非金属材质，机身外罩无卫生死角，

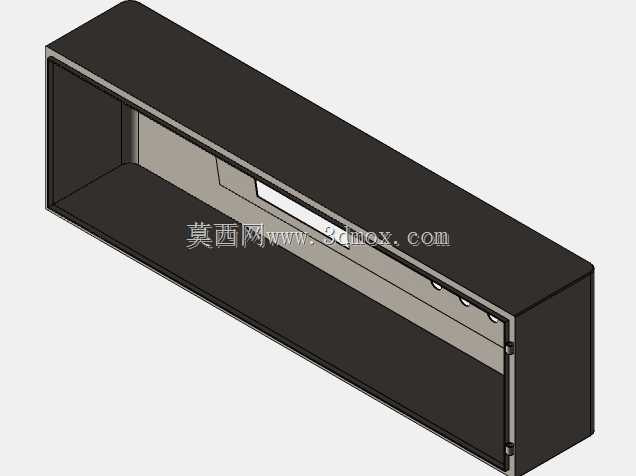

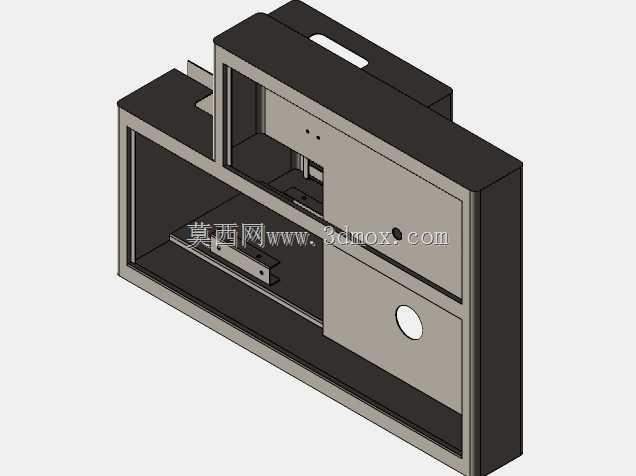

　　表面光滑易擦拭清洁，电气控制元件集中布置在主机上部的控制箱内，操作面板倾斜设置，操作人员站在设备侧面即可完成参数调整与运行状态监控，控制箱旁预留急停按钮位置，出现异常时可快速停机。设备的安装边界需预留进料端至少1.2米的接驳空间，出料端预留0.8米的成品输送空间，侧面预留0.6米的维护操作空间，方便日常更换膜卷、调整封切参数与设备保养，整机的走线全部采用内置式拖链布置，无外露线缆，避免车间清洁过程中线缆积尘或被剐蹭损坏。
