工业用布料裁切加工设备结构设计

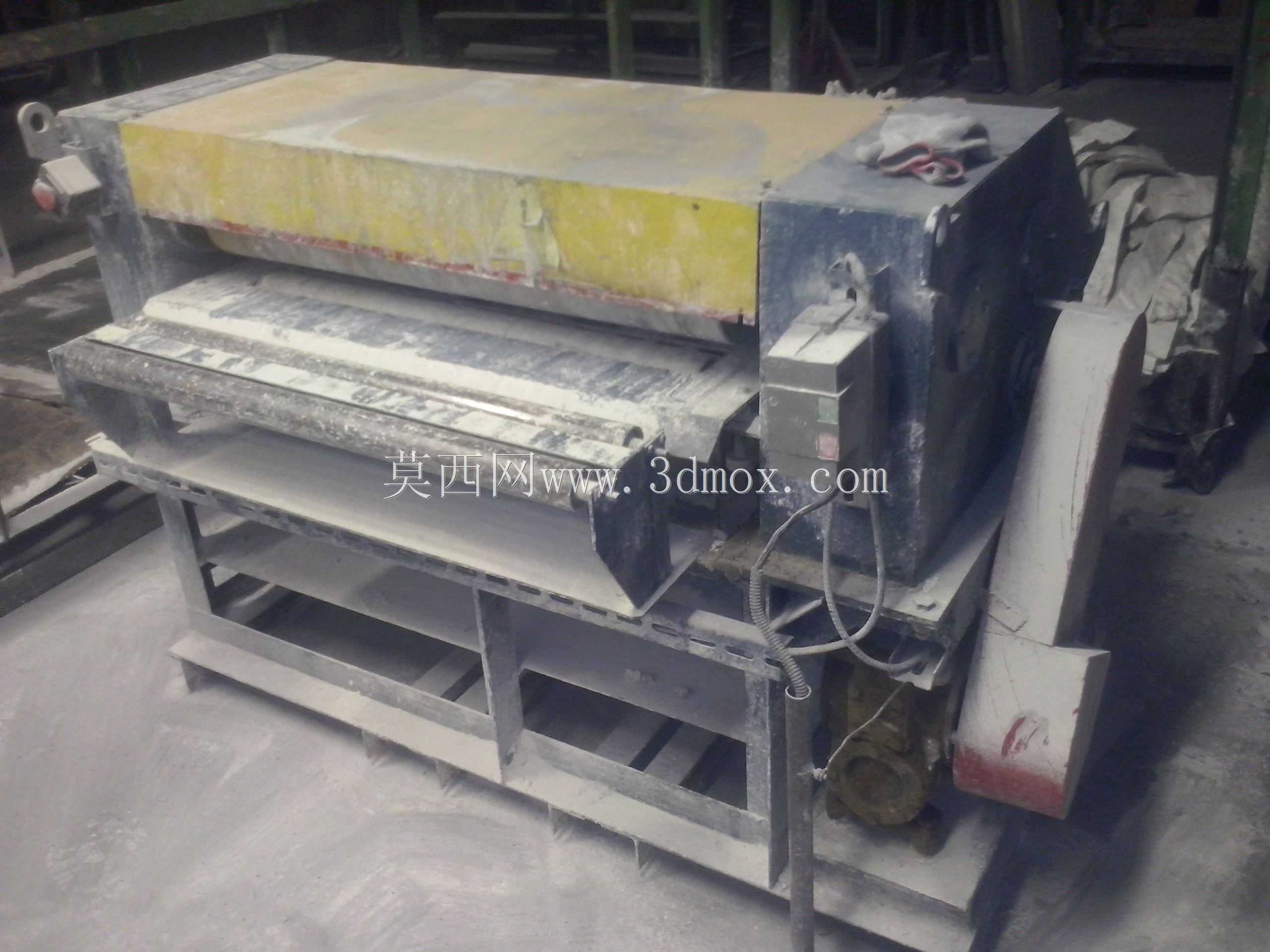

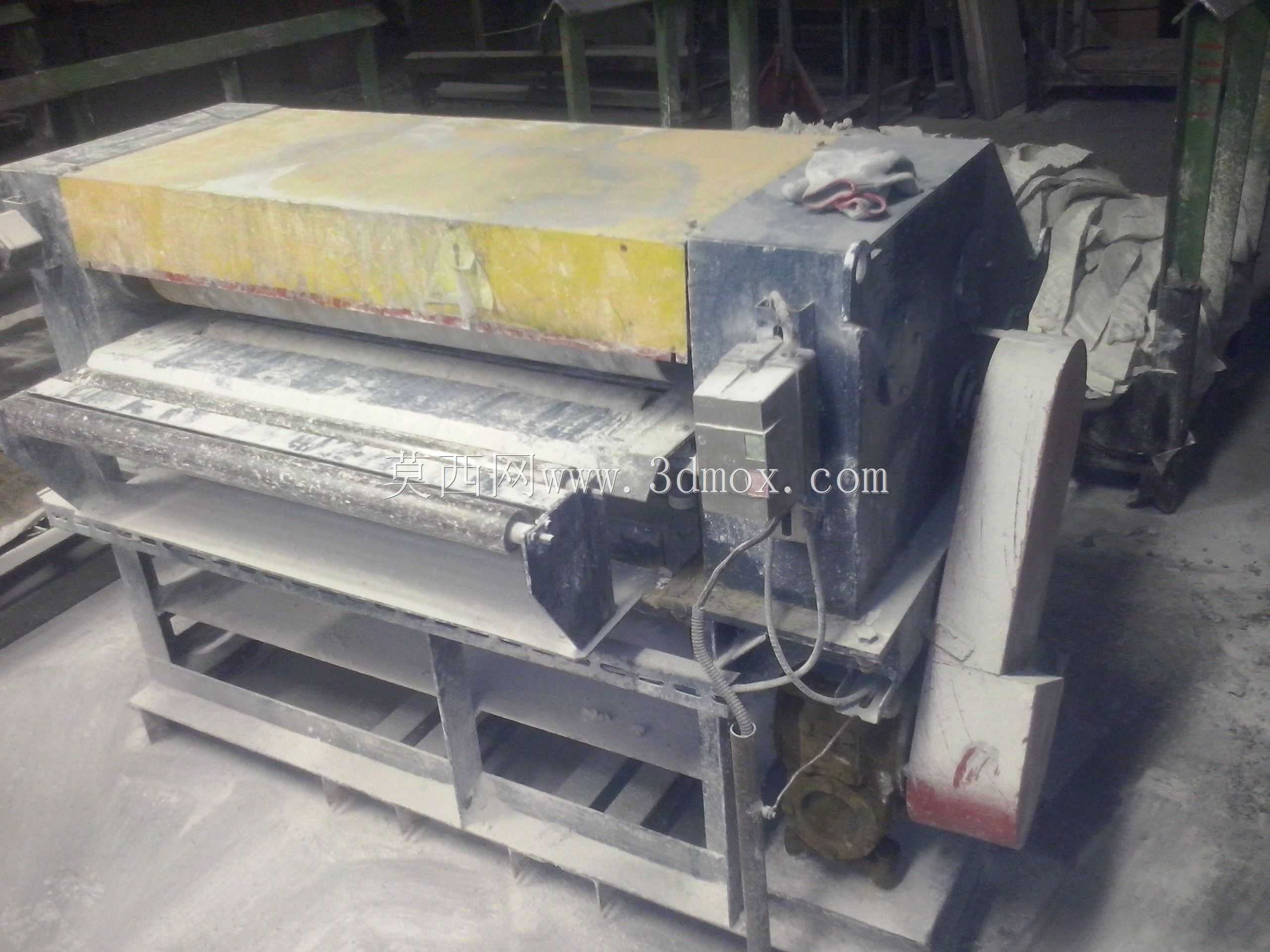

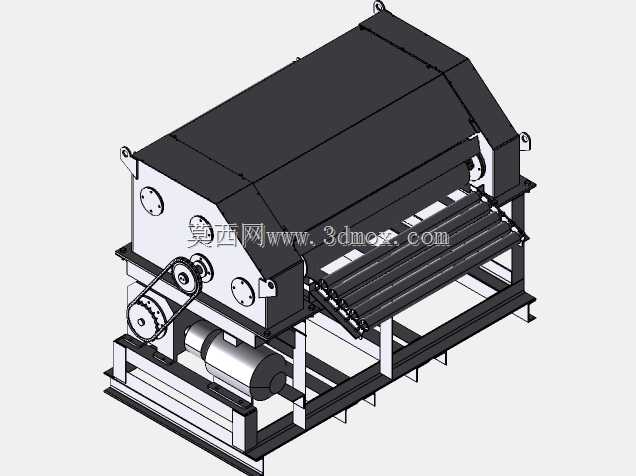

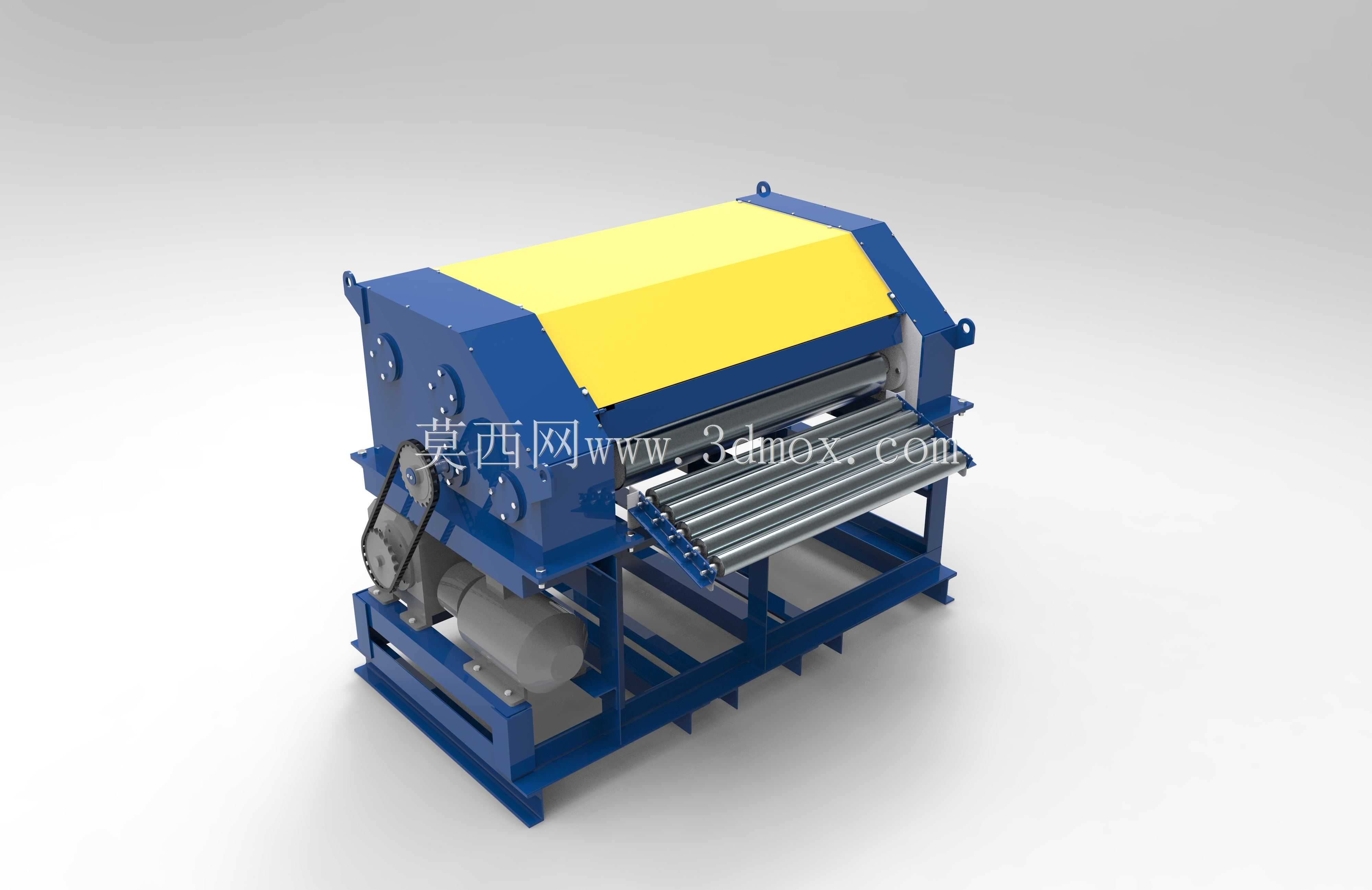

　　该设备主要面向柔性片状物料的定长裁切加工场景，常见于纺织面料、皮革卷材、工业滤布等生产环节，可完成连续送料、定尺裁切的连续作业，替代人工裁切的低效操作，适配卷材类物料的批量加工需求，在服装加工、家居面料生产、工业滤材制造等车间产线中可作为前段裁切工位的核心设备，对接后续的缝制、复合、成型等工序。设备整体采用框架式焊接机架作为承载基础，底部机架采用型钢拼焊结构，预留地脚安装孔位，可直接固定于车间硬化地面，安装时需保证机架上平面的水平度偏差控制在合理范围，避免辊组运行出现偏载、跑偏问题。上部的护罩采用分体式设计，黄色护罩区域覆盖内部的传动与裁切执行组件，既可以避免作业人员误触运动部件造成安全隐患，也能阻挡裁切过程中产生的碎屑、

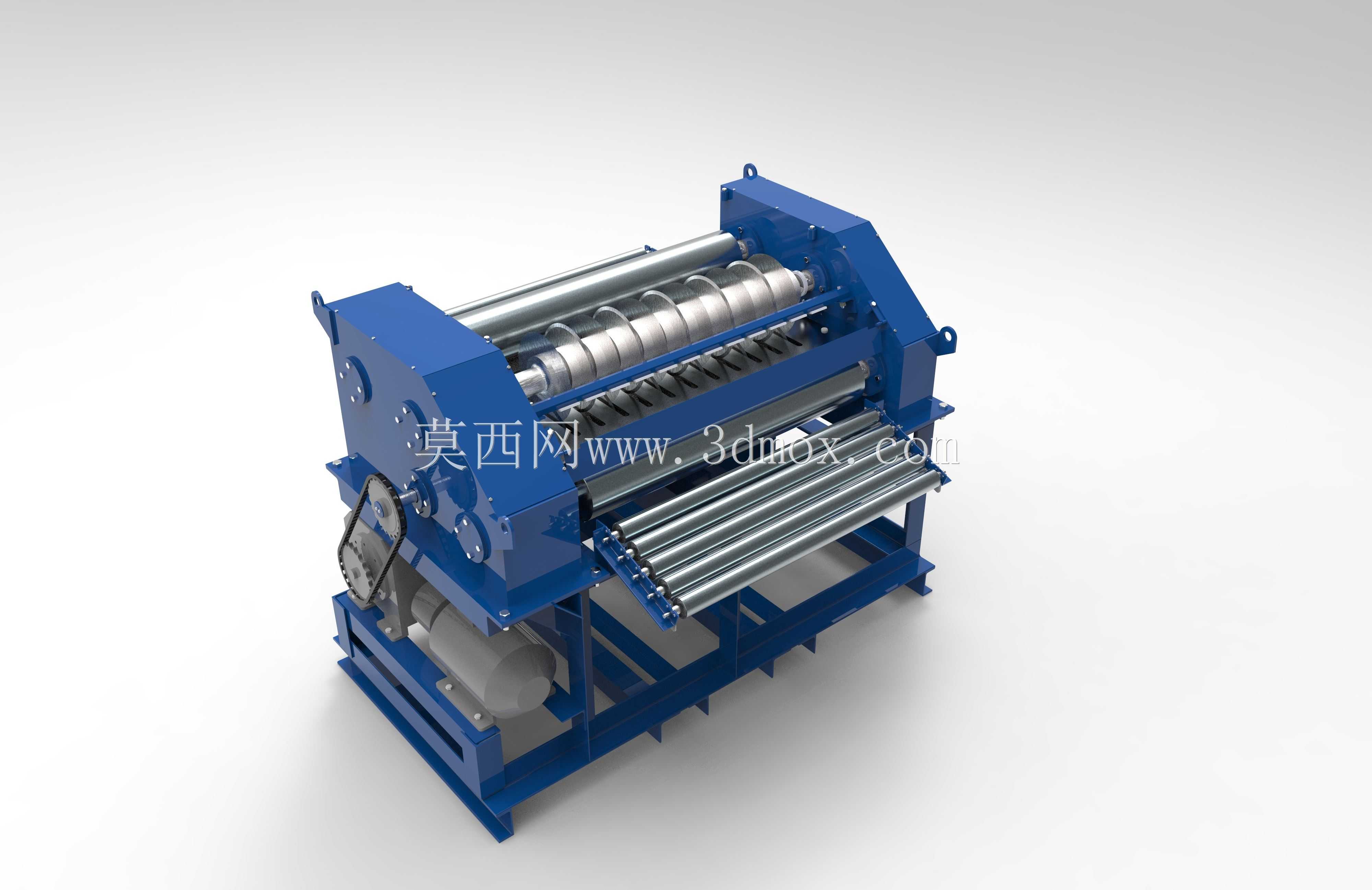

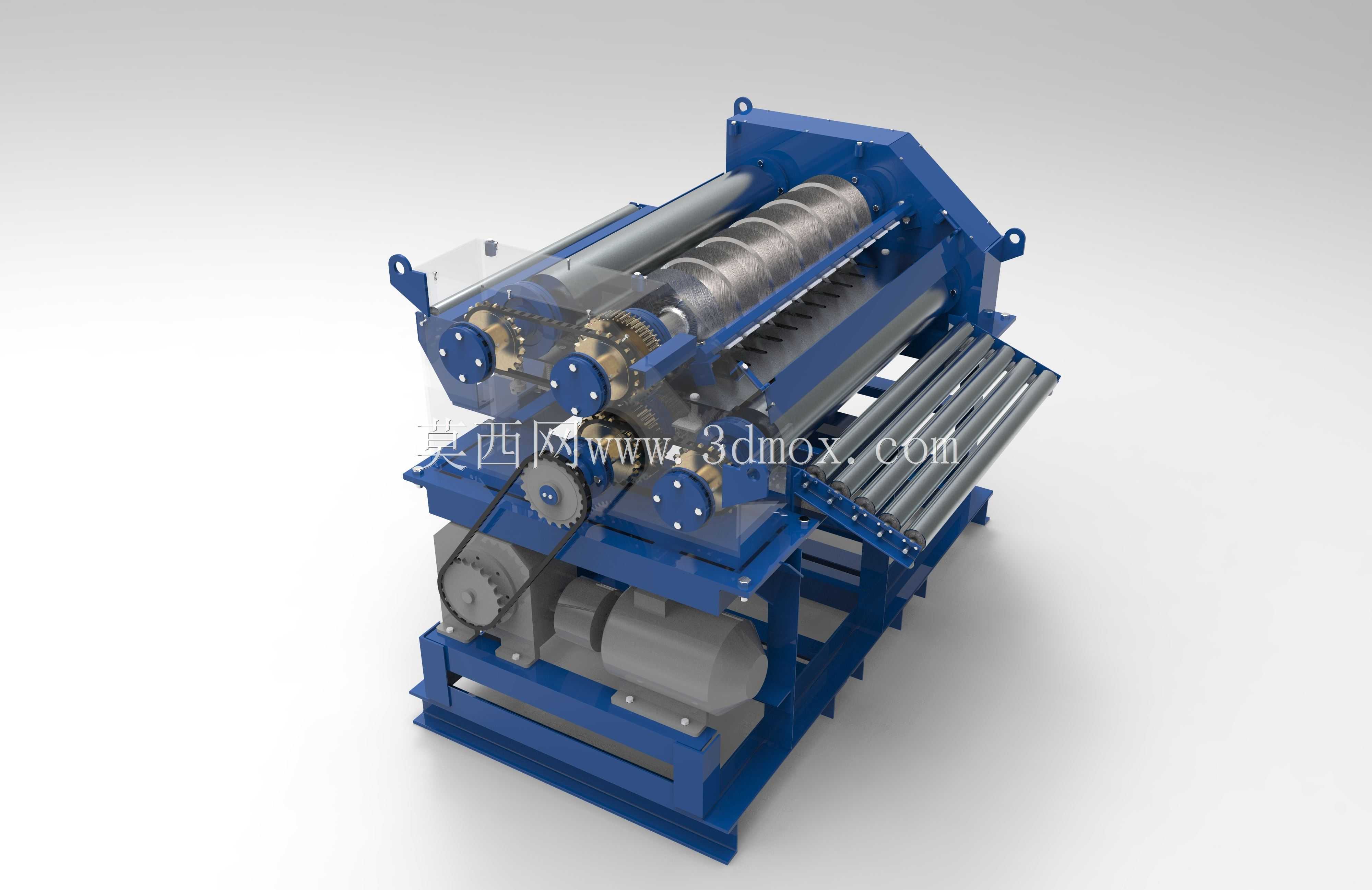

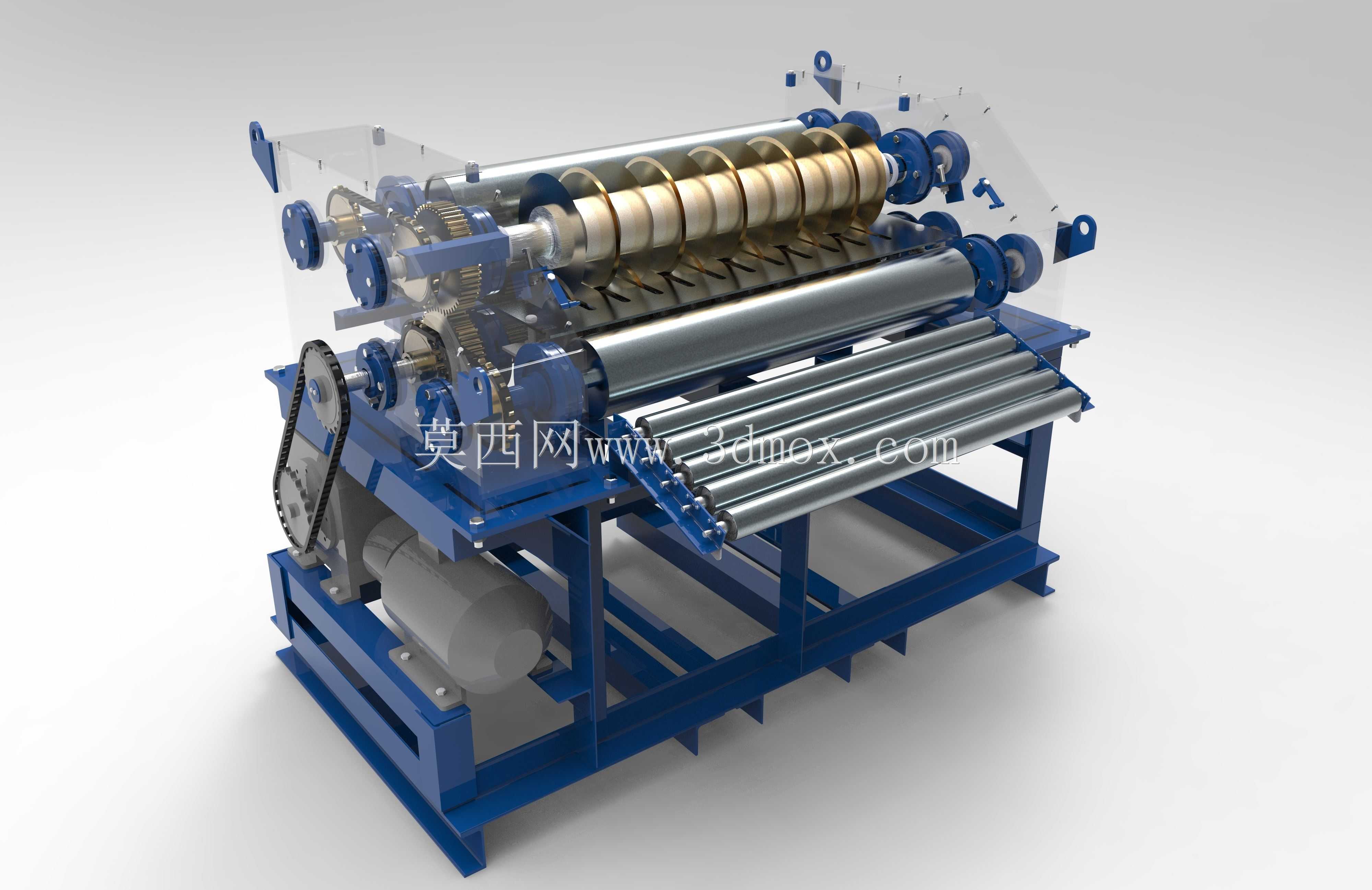

　　飞絮散入传动结构，降低日常维护的清理难度。送料单元采用多根平行排列的金属辊轴组合结构，辊轴表面做光滑处理，部分辊轴配备压紧调节结构，可根据待加工物料的厚度调整辊间间隙，保证不同克重的柔性物料都能被平稳夹持输送，避免送料过程中出现打滑、走偏的情况，送料的动力通过侧部的链传动结构传递，搭配减速电机输出稳定转速，可根据生产需求调整送料速度，匹配不同的裁切节拍。裁切执行组件布置于送料辊组的出料端，采用辊式裁切结构，可在物料连续输送过程中完成横向裁切动作，相比往复式裁切结构，该结构的运行震动更小，连续作业的稳定性更强，裁切刃口的维护更换也更为便捷。侧部的传动区域设置有可开合的检修盖板，日常点检时可直接打开盖板检查链条张紧度、传动件润滑状态，

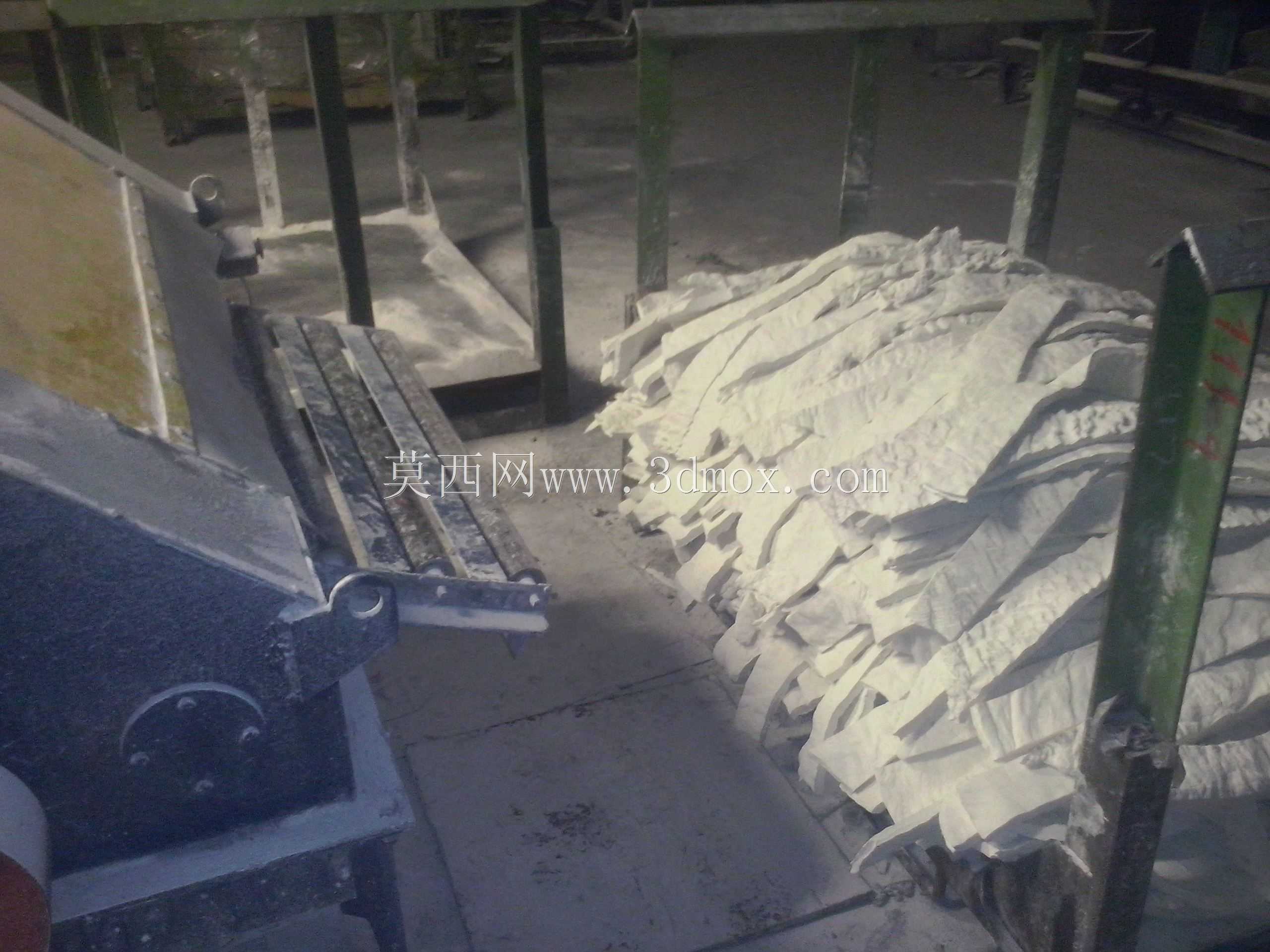

　　无需拆解上部护罩，降低日常运维的工作量。设备的动力单元布置于机架下部的空余空间，电机安装座预留调节长孔，可方便调整传动带/链条的张紧程度，电机与传动组件之间设置安全防护壳，避免杂物卷入传动部位。整机的结构布局充分考虑了车间现场的操作与维护需求，操作侧预留足够的上下料空间，出料端可直接对接收料台或者后续工序的输送线，无需额外增设转接机构，设备的整体宽度适配常规幅宽的卷材物料，长度方向的尺寸可根据产线的排布需求做适配调整，安装时需预留侧部检修空间与后部的动力管线排布空间，保证日常维护操作有足够的作业余量。
