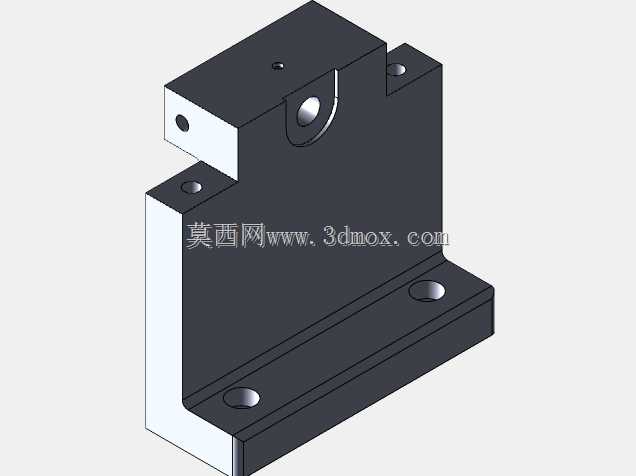

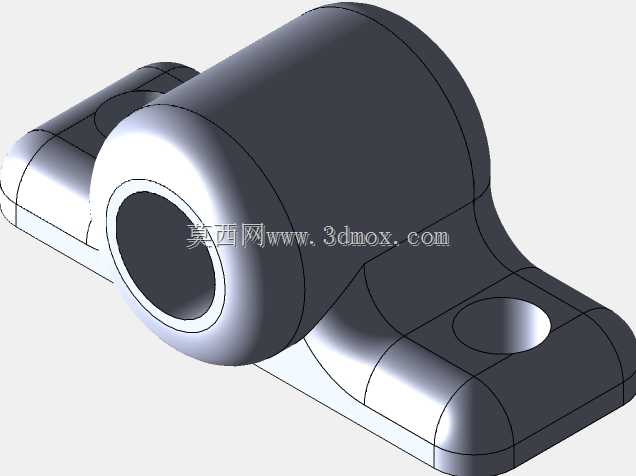

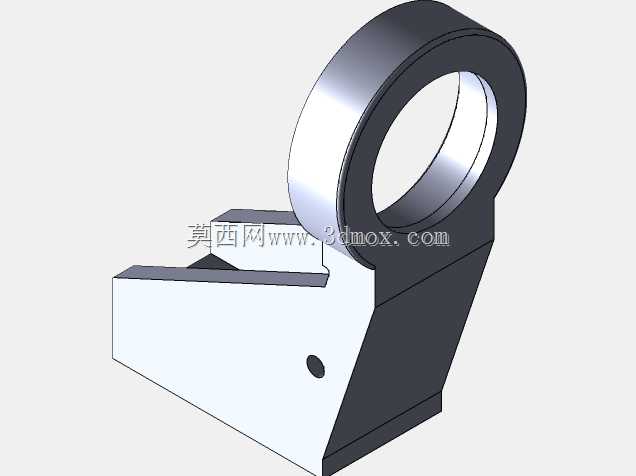

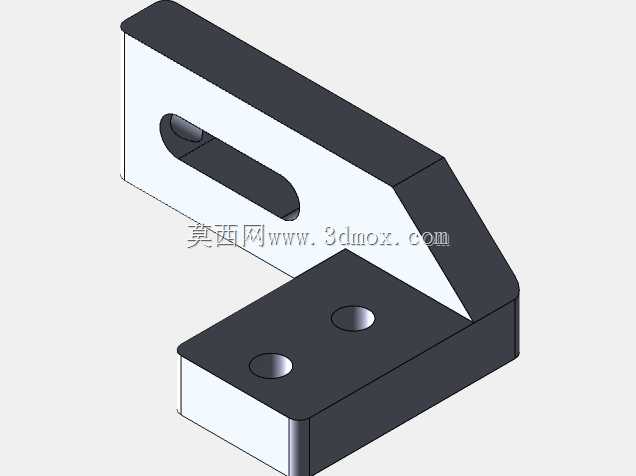

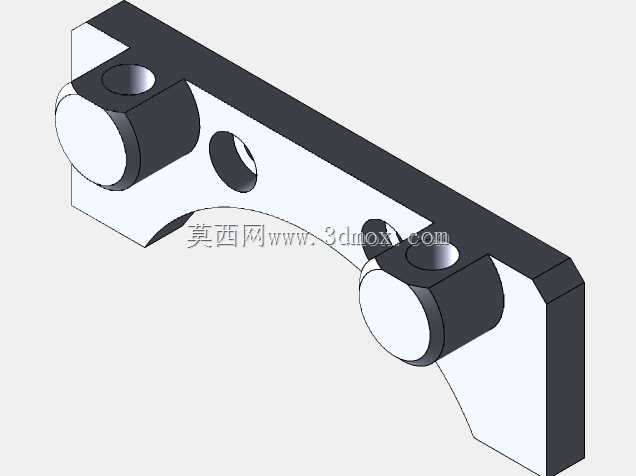

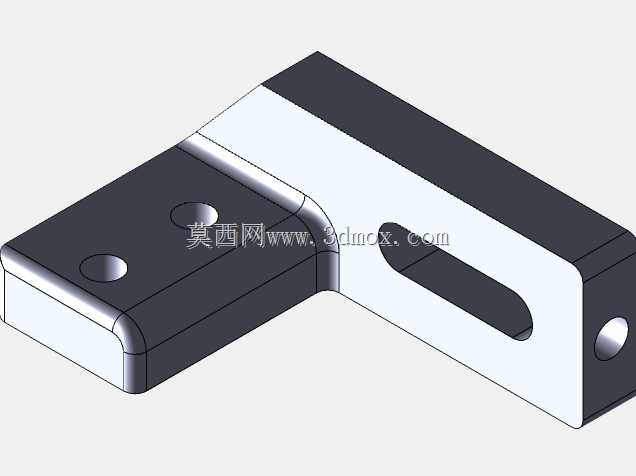

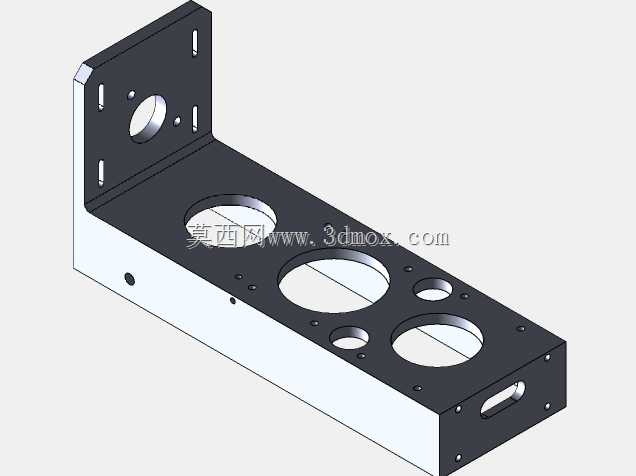

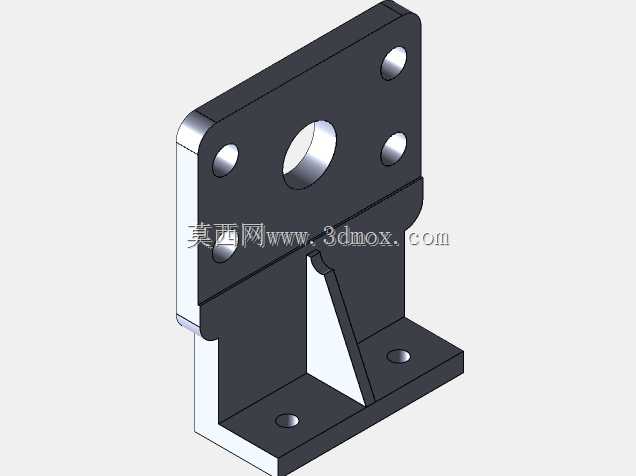

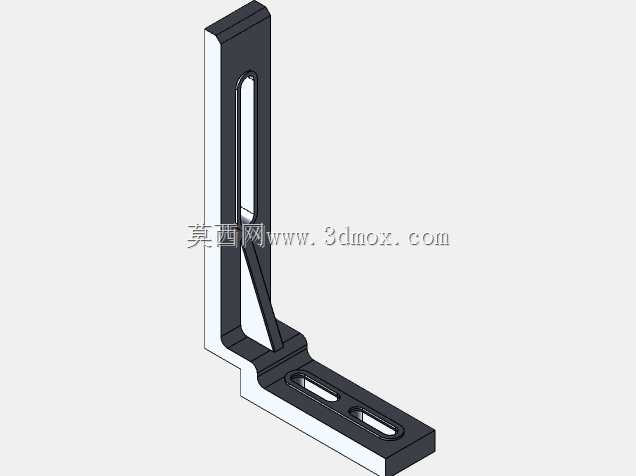

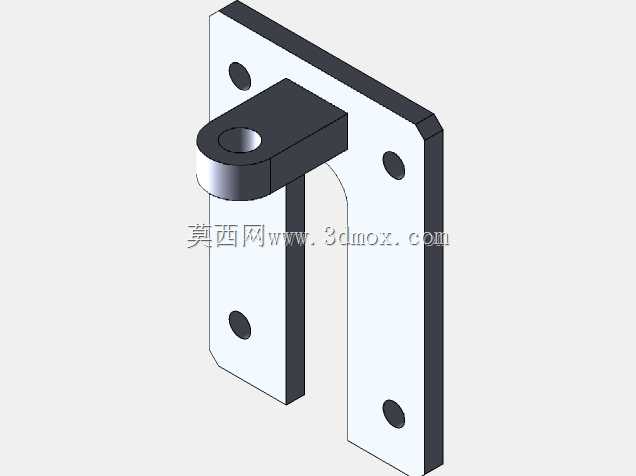

L型带销孔安装固定铰接支座结构

　　这类L型带铰接端的安装支座，多应用在轻工包装、物料输送类设备的连杆传动机构中，作为摆臂、拉杆类构件的固定铰接基座使用，承担铰接副的径向载荷与小幅轴向窜动载荷，为运动构件提供稳定的旋转支撑基准。从结构设计逻辑来看，主体采用L型折弯板式结构，竖直安装板上开设四个沉头安装孔，孔位采用对称排布设计，安装时可通过内六角螺栓将支座整体固定在设备型材框架或立式安装面上，沉孔设计可保证螺栓头完全沉入板件平面，不会突出安装面干涉周边运动构件的行程。水平伸出的铰接端采用一体化凸台结构，凸台中心开设贯通的销轴安装孔，孔壁与安装板平面保持严格的垂直公差，避免销轴装入后出现偏斜，导致铰接副转动卡滞、磨损加剧的问题。竖直安装板的内侧转角处做了圆弧避让切口，

　　一方面是为了避开安装面的焊缝、凸棱等加工误差带来的安装干涉，另一方面也能减少折弯处的应力集中，提升支座整体的抗载荷能力，避免设备运行过程中受交变载荷出现转角处开裂的问题。在安装边界上，这类支座的竖直安装板宽度适配常用的40系列、50系列工业铝型材的安装槽距，四个安装孔的孔距与型材端面安装孔位完全匹配，不需要额外加工转接板即可直接固定；铰接端的销轴孔直径适配常用的标准圆柱销与带孔销，可直接搭配卡簧、开口销实现销轴的轴向固定，不需要额外加工定位结构。实际应用中，这类支座常作为气动摆杆机构、连杆式张紧机构的固定端，安装时需要保证铰接孔的轴线与摆臂的旋转平面完全平行，否则会在运行过程中产生额外的侧向力，加速销轴与孔壁的磨损；

　　安装板与安装面之间可根据减震需求加装薄橡胶垫片，抵消设备运行带来的小幅振动，避免螺栓出现松动。结构建模过程中，安装孔的沉头深度、铰接凸台的厚度都做了等强度设计，在保证整体结构刚度满足载荷要求的前提下，尽可能减少不必要的材料冗余，降低构件的整体重量，适配轻量化设备的设计需求。
