蝴蝶型口罩高速自动化生产设备结构

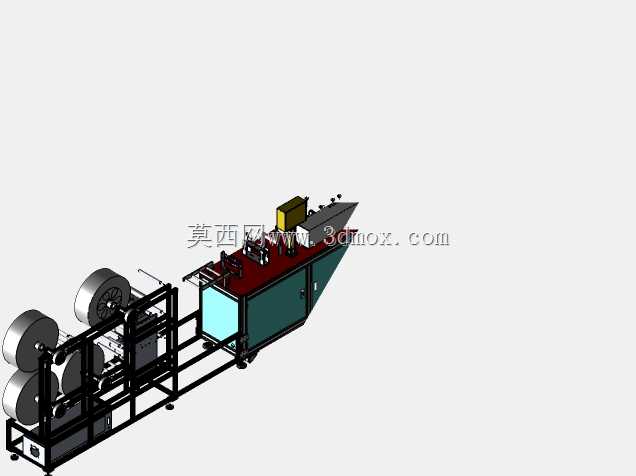

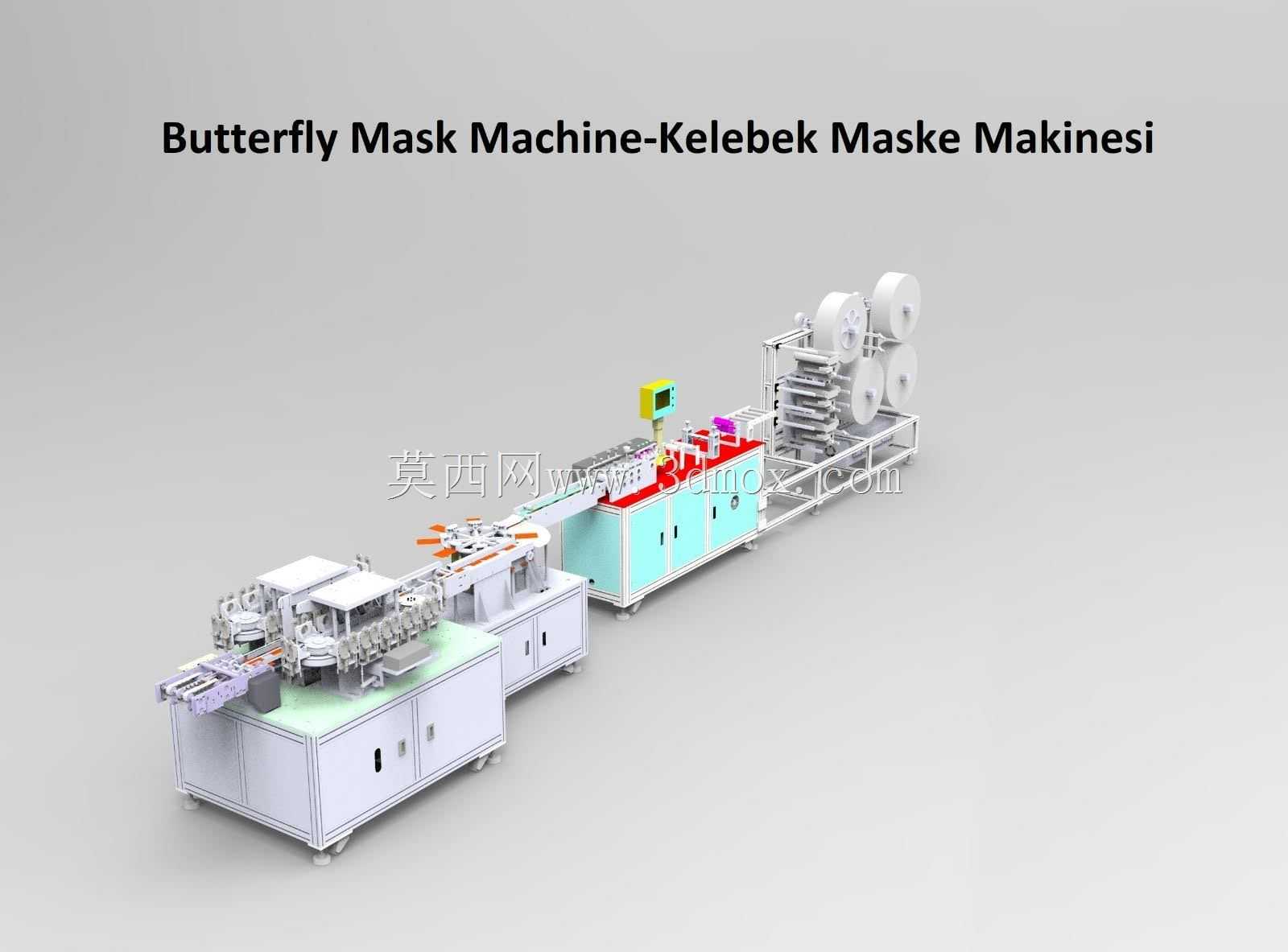

　　这套设备面向民用防护用品生产场景，核心用于蝴蝶型立体防护口罩的全流程连续化加工，可适配多层无纺布、熔喷布、鼻梁条、耳带等常规口罩原材料的上料、复合、压合、裁切、成型、出料全工序作业，替代传统多工位分散加工的人工作业模式，适配洁净生产车间的平面布局要求，可直接对接后端包装工位完成产线串联。从结构设计逻辑来看，整机采用分段模块化布局，沿物料行进方向依次排布多组放料架、张力调控组件、预压复合工位、滚切成型工位、耳带焊接工位、成品出料输送段，各分段机架采用方通焊接框架搭配钣金封板，底部配置可调脚杯与移动脚轮，兼顾安装调平的便利性与移位转场的灵活性，设备总长度可根据车间排布预留接驳空间，常规布局下操作侧预留不小于800mm的人员操作维护通道，

　　非操作侧预留300mm以上的管线排布与散热空间，整体高度控制在1.8米以内，适配常规厂房层高与净化车间的吊顶、回风布局要求。设计过程中针对高速运行的稳定性做了专项结构优化，多组放料轴采用独立阻尼张力控制，避免多层材料在高速送进过程中出现偏移、褶皱问题，核心压合与裁切工位采用辊式连续作业结构，相比往复式冲切结构可大幅降低运行冲击，将连续生产的制程速度提升至每分钟百片以上，同时各工位之间设置同步输送定位结构，保证各工序的对位精度控制在±0.5mm以内，避免出现鼻梁条偏移、耳带焊接错位等不良问题。设备的操作面板设置在中段操作侧的醒目位置，搭配可视化触控界面与状态警示灯，操作人员可在常规站立操作范围内完成参数调整、运行状态监控、急停操作，

　　各运动工位均设置安全防护封板与安全联锁开关，避免高速运行过程中人员误触运动部件引发安全风险。管线排布采用机架内部暗藏式设计，气路、电路分槽布设，避免外露管线积尘影响洁净车间环境，同时也降低日常清洁维护的工作量，各易损工位均设计为快拆式安装结构，更换裁切刀具、焊接焊头时无需复杂拆解即可完成更换作业，减少设备停机维护时长。从实际投产适配性来看，这套结构可通过更换部分成型辊具与定位工装，适配不同尺寸规格的蝴蝶型口罩生产，无需对整机框架做大规模改动，可满足防护用品生产企业快速切换产品型号的需求，设备的驱动组件采用常规标准化伺服与减速电机搭配，零部件通用化率高，后期运维的备件采购成本更低，也方便设备维护人员快速排查处理运行故障。
