多工位桁架式自动上下料作业设备

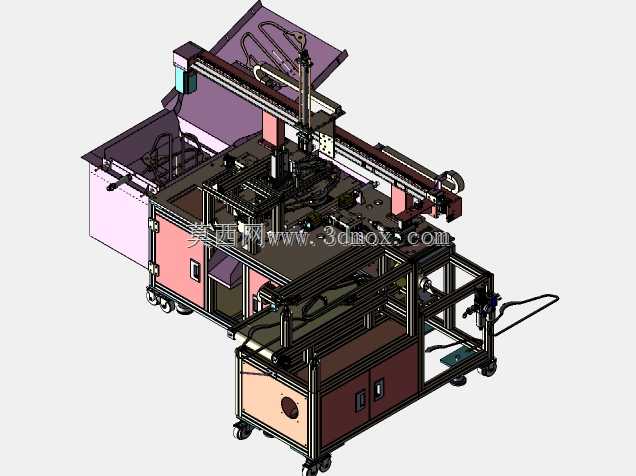

　　这款设备的设计初衷，是解决3C电子、小型五金零部件加工环节中，多工序流转时人工上下料效率低、定位一致性差的痛点，可直接对接多台加工工位完成工件的自动取放、转序作业，适配扁平类、小型壳体类零件的批量生产场景。从整体结构布局来看，设备采用分层式设计，底部为方通焊接机架，底部配置带刹车万向脚轮与可调支撑脚，既方便产线布局调整时的移位，也能在设备就位后调平锁止，抵消地面不平整带来的机架形变，机架下部预留了电气元件安装舱与废料收集空间，侧面设置可开合检修门，方便日常维护时快速触及气路、电路元件。上部的核心执行单元采用双轴桁架移载结构，X轴行程覆盖所有作业工位与上下料料仓位置，Z轴配置可快换的夹取模组，可根据工件外形更换真空吸盘或气动夹爪，

　　移载过程中通过线性导轨导向、同步带传动，保证运行过程的平稳性，避免高速移载时工件脱落或定位偏移。设备一侧配置双仓位可抽拉料仓，料仓采用定位销固定工件托盘，换产时只需更换对应托盘即可适配不同规格工件，无需重新调整桁架的运动参数，大幅缩短换产调试时间。在设计过程中，特意将所有气路、电路走线通过坦克链收纳，沿桁架与机架的型材内腔布置，避免走线外露带来的积尘、管线剐蹭破损风险，设备的操作面板设置在机架正面侧方，高度符合人体站立操作的舒适区间，急停按钮布置在面板最外侧与机架两端，方便紧急状态下快速触发停机。从安装边界来看，设备整体占地尺寸适配常规车间产线的工位间距，无需额外开挖地基，放置在硬化水平地面即可完成安装调试，

　　桁架的最高运行高度低于常规车间的消防管线、照明桥架的布设高度，不会与车间现有基础设施产生干涉。设备的工位布局可根据实际生产需求调整，可对接点胶、组装、检测等不同功能的工位，移载定位精度可满足大部分轻小型零件的装配、加工上下料要求，运行节拍可根据上下游设备的生产速度灵活调整，避免出现工位待料或工件堆积的问题。
