U型开槽带孔安装定位固定块结构设计

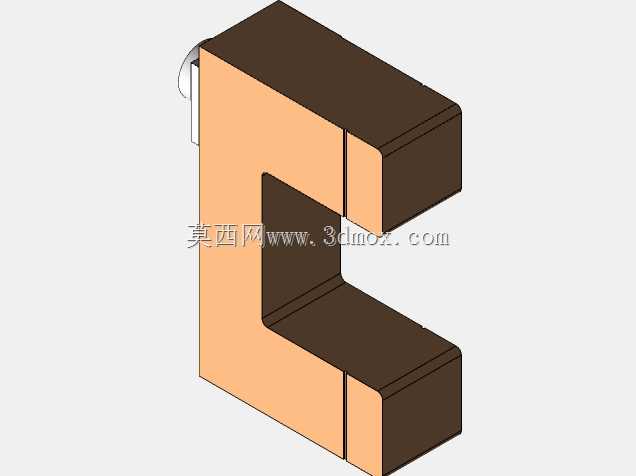

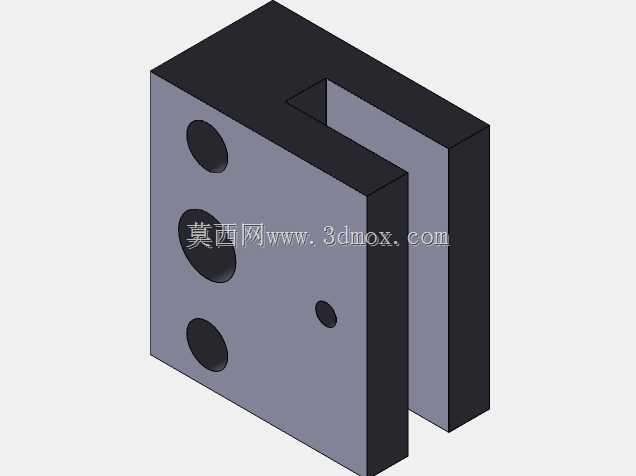

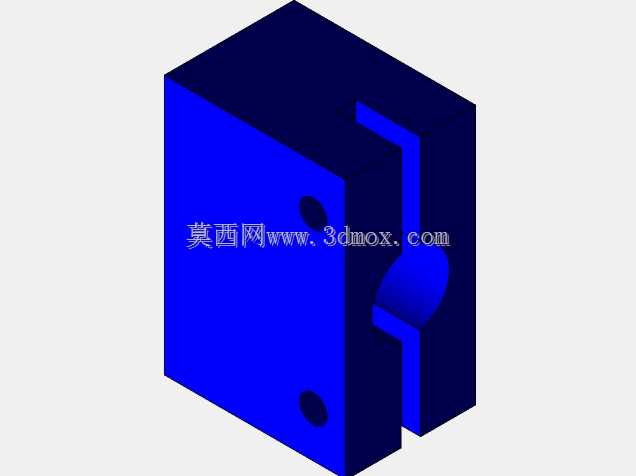

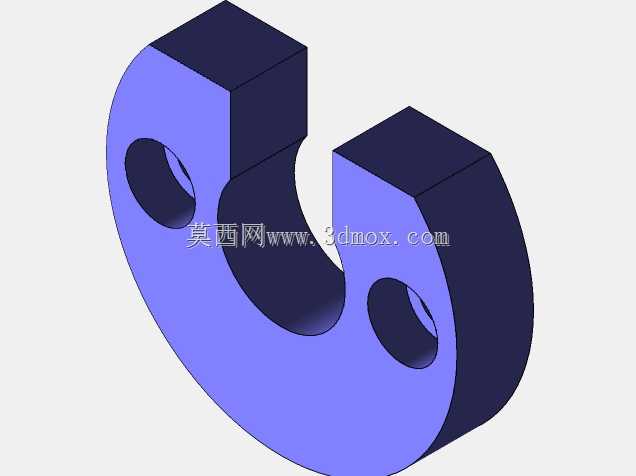

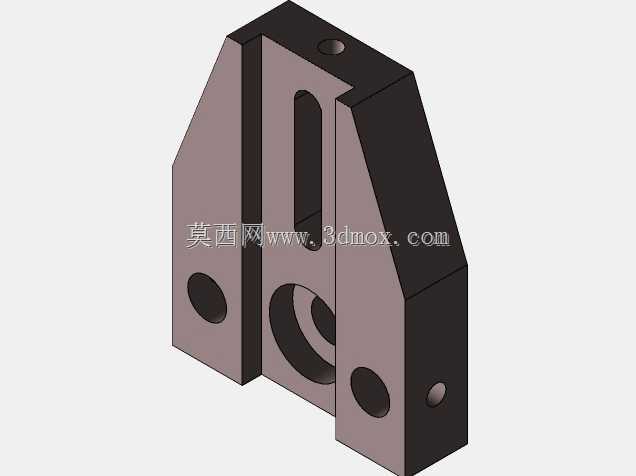

　　这类U型开槽结构的固定块，在工装夹具、自动化生产线工位定位、模组滑台的行程限位场景中应用十分广泛，不少非标设备的型材框架拼接处、检测工位的工件承托位置也会用到同类型结构件。从结构本身来看，主体采用方块式基体设计，单侧开出通槽形成两个平行的夹持臂，槽口的宽度公差需要根据实际配合的工件厚度或者安装板厚度做匹配设计，通常槽宽公差控制在H7到H8区间，既保证装配时的顺畅推入，又能避免配合间隙过大导致的定位偏移。正面分布的三个大直径通孔为螺栓过孔，对应安装时穿入内六角圆柱头螺栓，将固定块锁紧在安装基准面上，孔位的位置度公差需要控制在0.02mm以内，保证多块固定块并排安装时的槽口对齐度，不会出现卡滞问题。正面偏置的小直径孔为定位销孔，

　　装配时先打入圆柱销完成固定块的位置精确定位，再锁紧螺栓，能有效避免设备长期运行产生的振动导致固定块移位，大幅提升结构的长期稳定性。设计这类零件时，首先要确认安装边界：固定块的整体厚度需要匹配安装空间的预留尺寸，槽深要根据被夹持件的插入深度确定，通常槽深要比被夹持件的插入深度大2-3mm，避免加工误差导致夹持不到位；螺栓过孔的沉头深度要完全容纳螺栓头，保证安装后螺栓头不突出零件表面，避免和周边运动部件产生干涉。零件的棱边全部做C1倒角处理，既去除加工毛刺避免装配时划伤操作人员，也能在零件插入槽位时起到导向作用。选材方面如果是普通工位的固定支撑，常用45号钢做调质处理，表面发黑防锈即可；如果是用于高频装夹的夹具位置，

　　可选用40Cr做淬火处理，提升槽口夹持面的耐磨性，延长零件使用寿命。这类零件的建模过程需要重点关注孔位的同轴度、槽面的平面度要求，两个夹持臂的内侧面平行度公差要控制在0.015mm以内，否则夹紧时会出现单侧受力，不仅固定不牢，长期使用还会导致夹持臂变形断裂。实际装配调试时，需要先清理安装面的毛刺和杂物，将固定块贴紧基准面后先装入定位销，再按对角线顺序分次锁紧螺栓，避免锁紧力不均导致零件倾斜。
