工业水泡处理柜体式集成设备结构

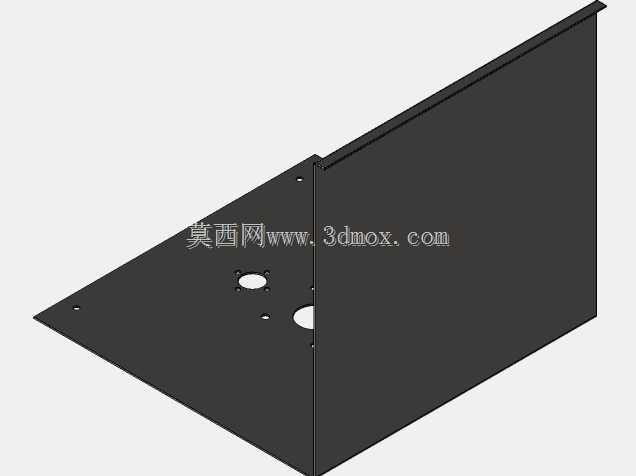

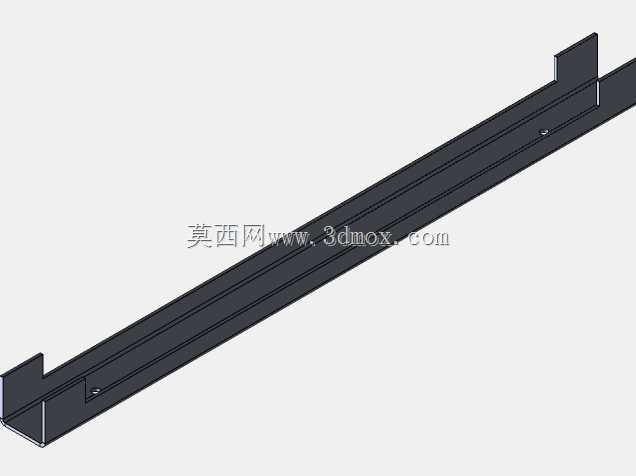

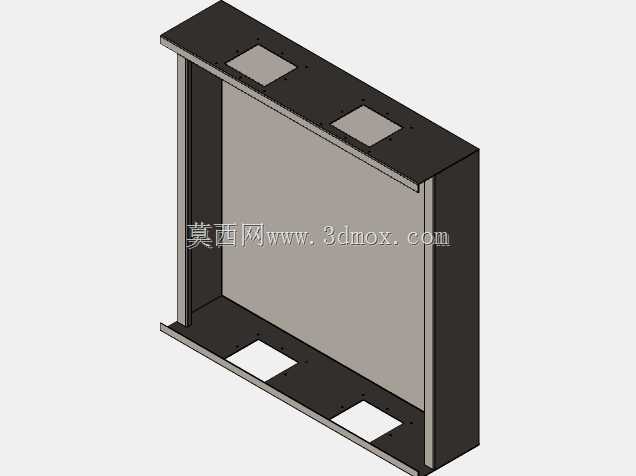

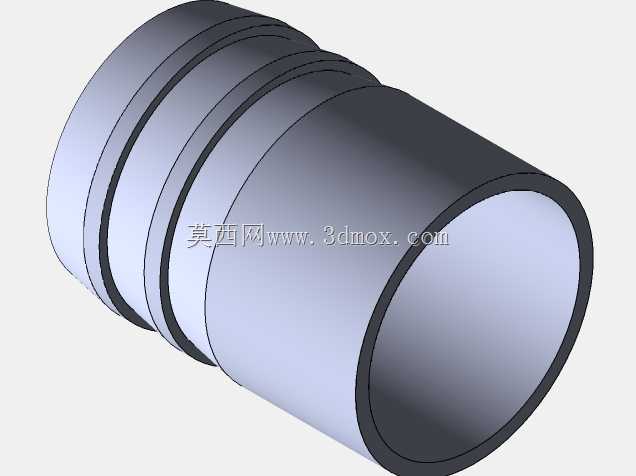

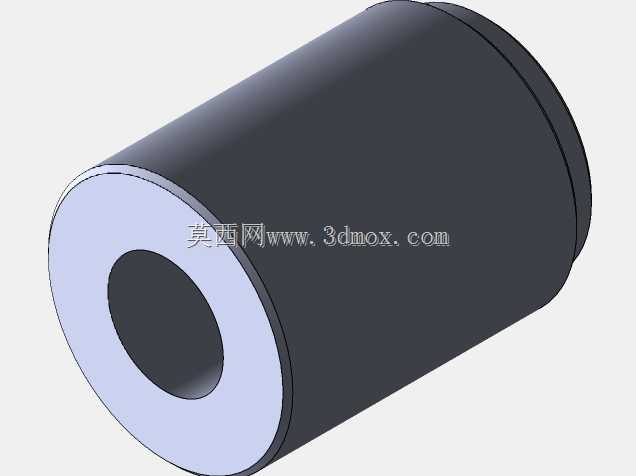

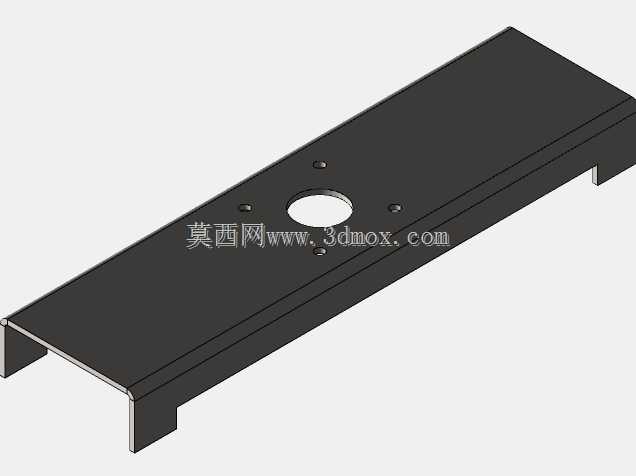

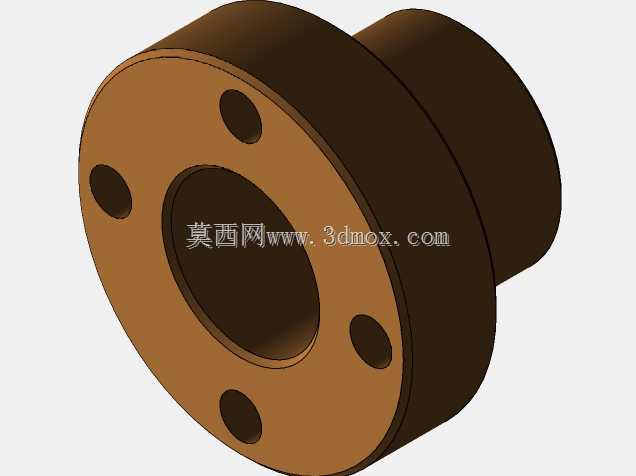

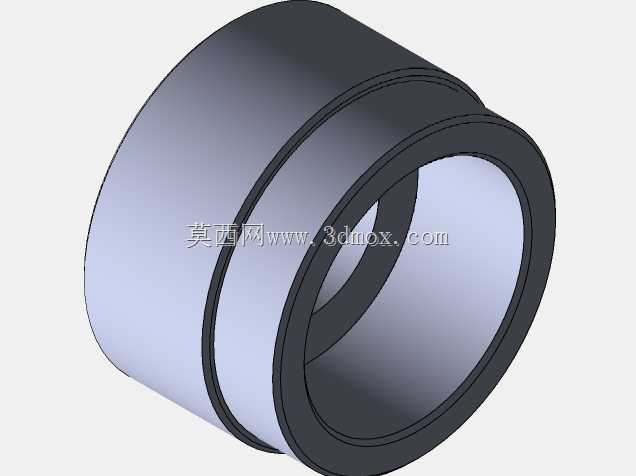

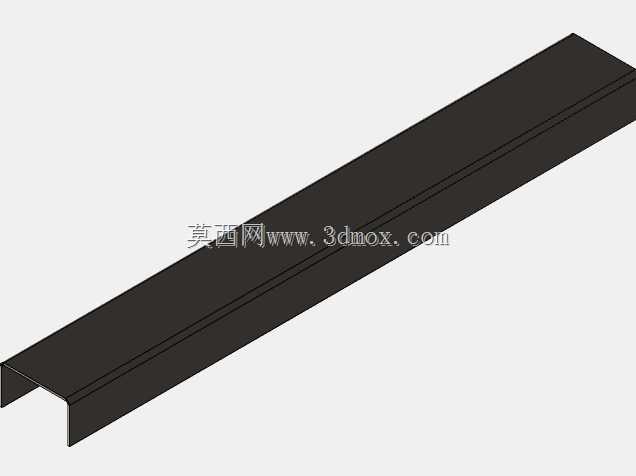

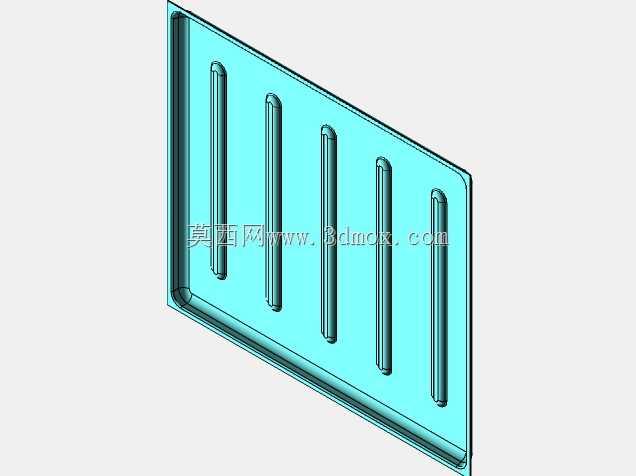

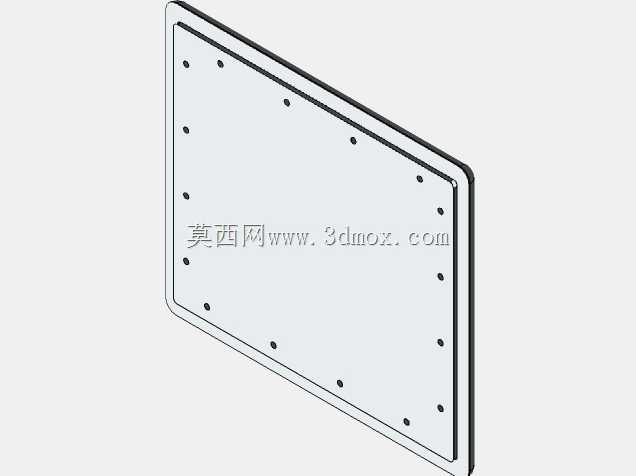

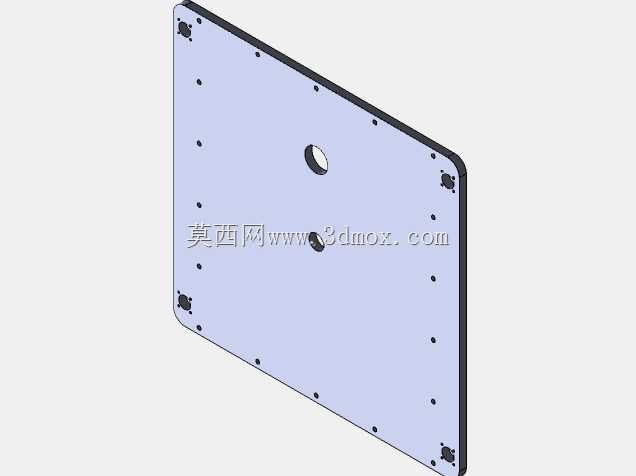

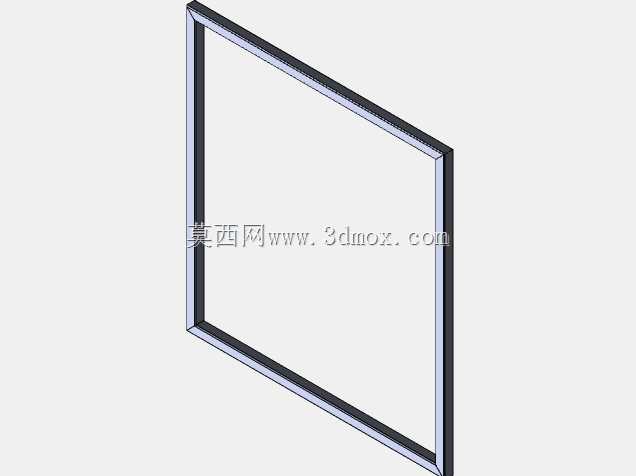

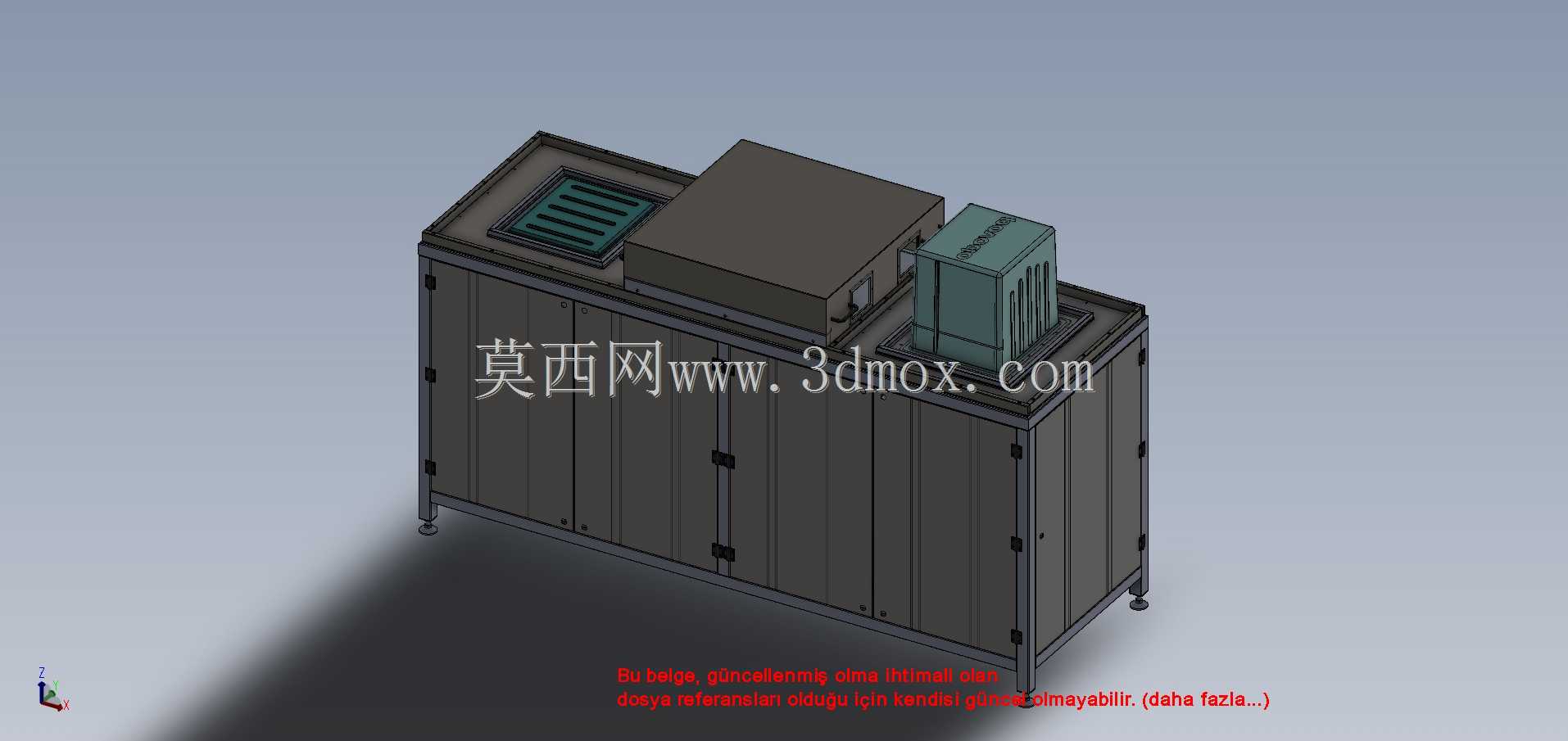

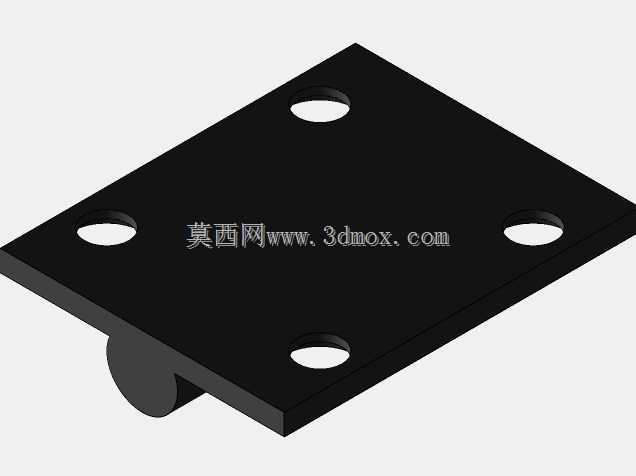

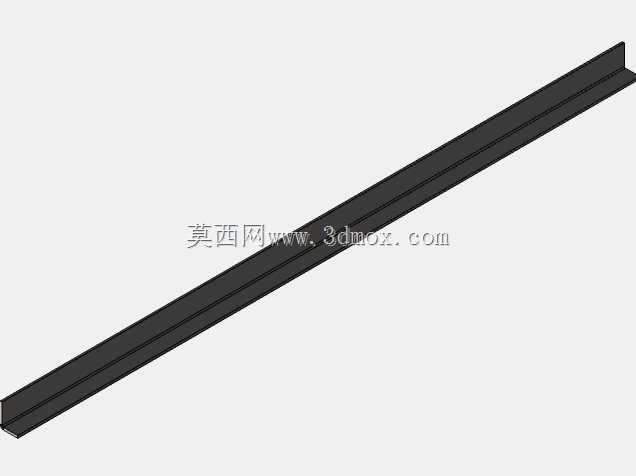

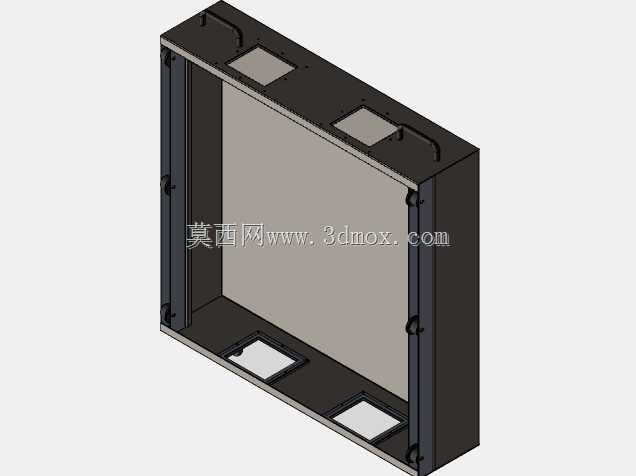

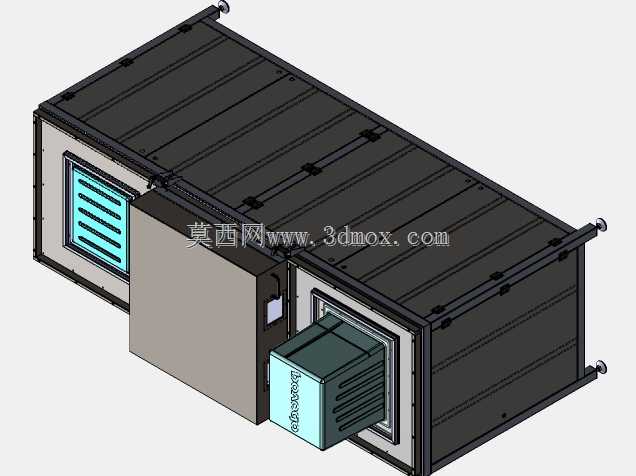

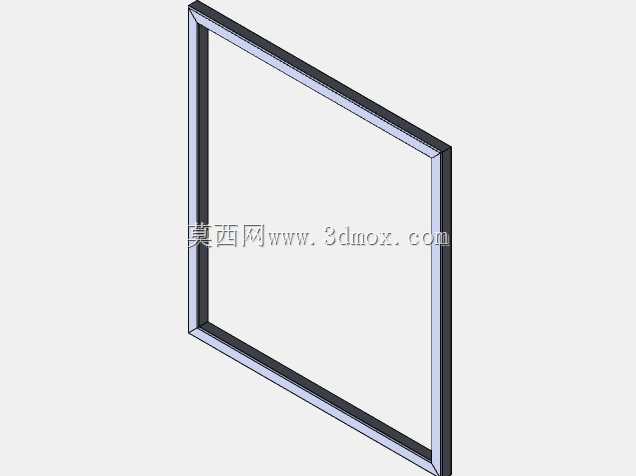

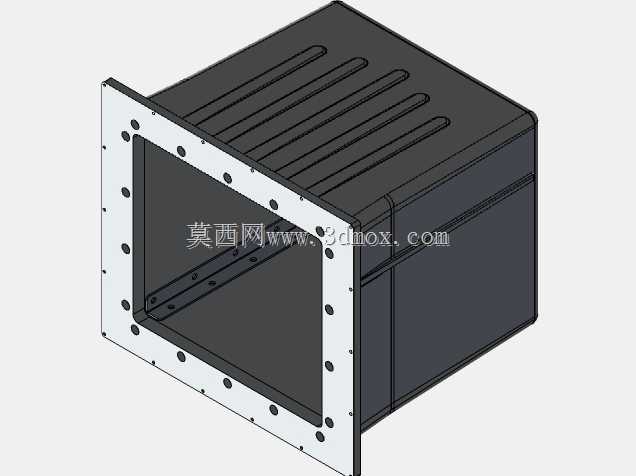

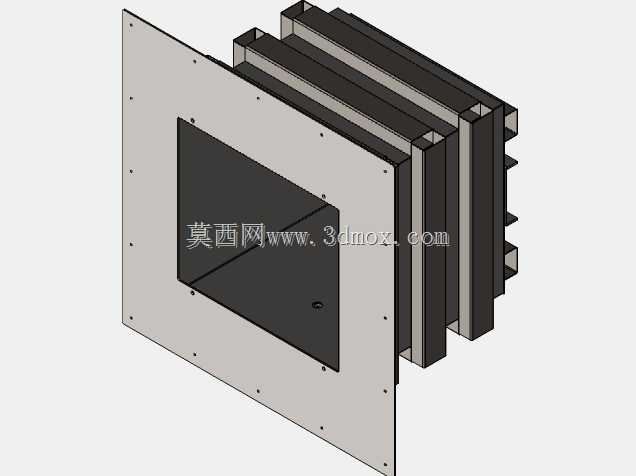

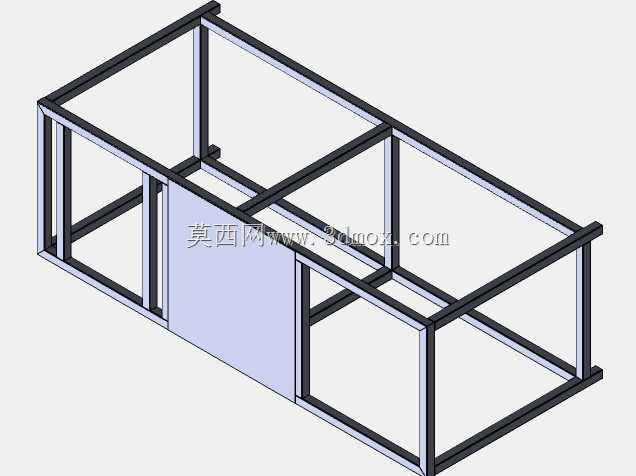

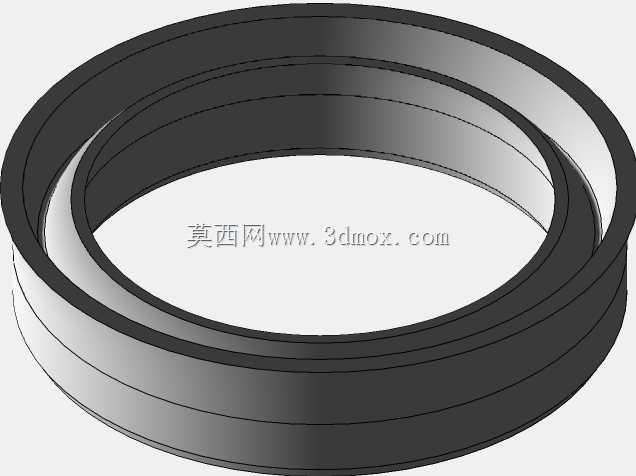

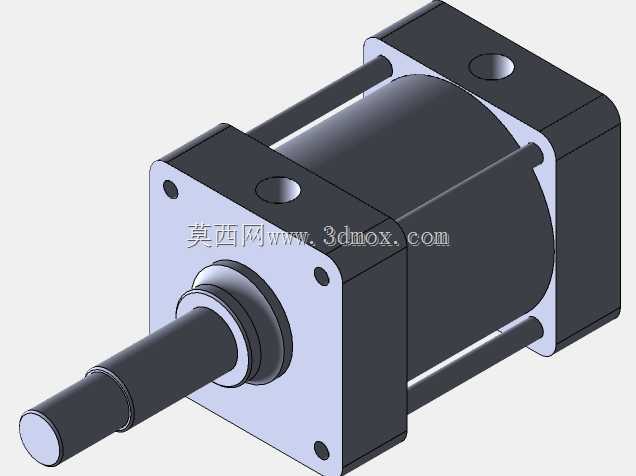

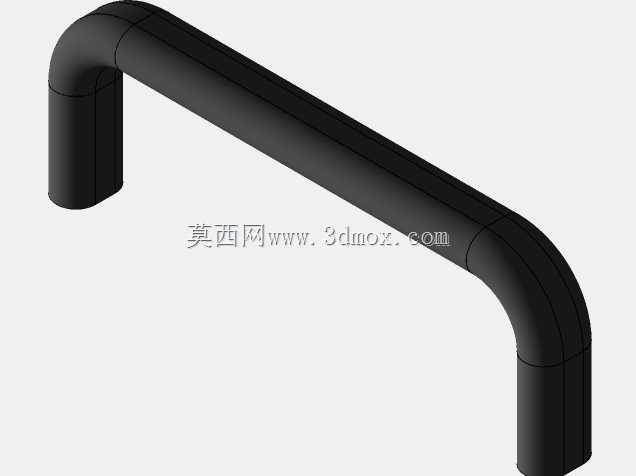

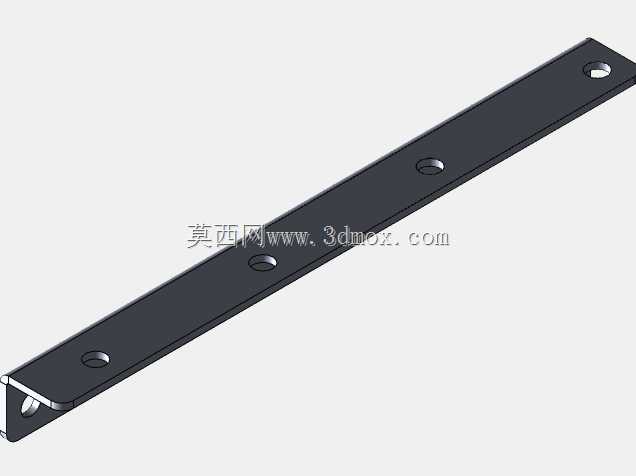

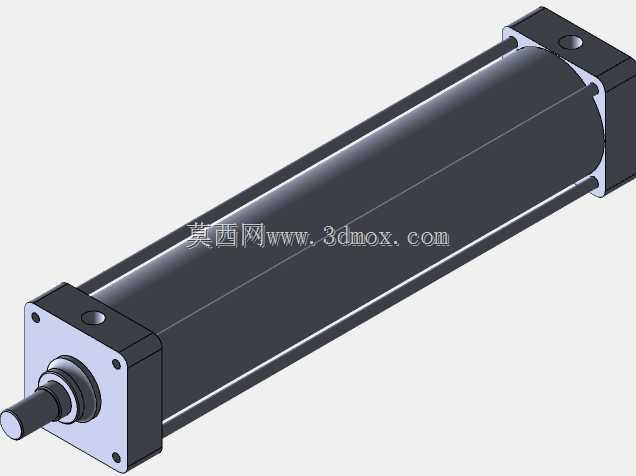

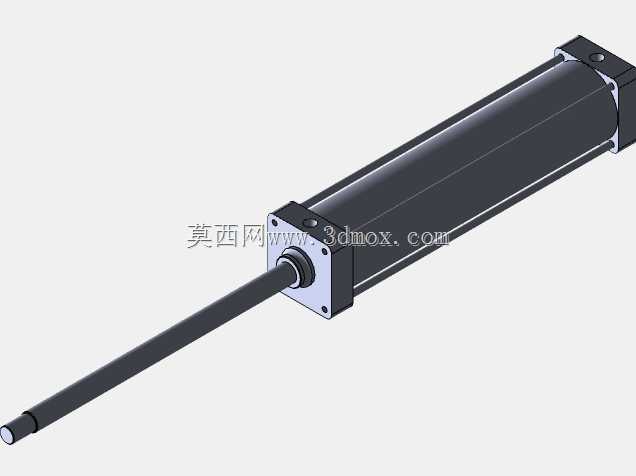

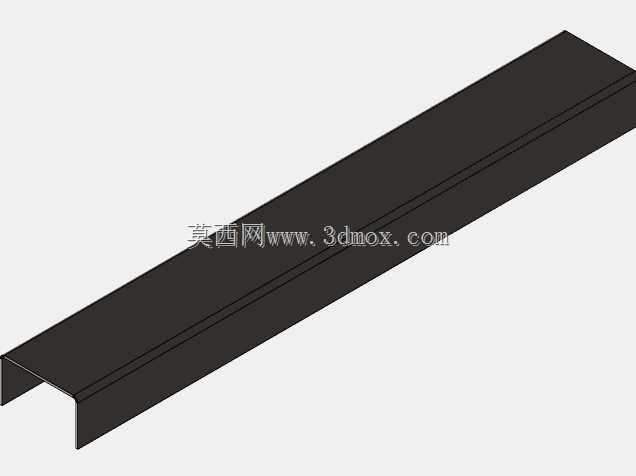

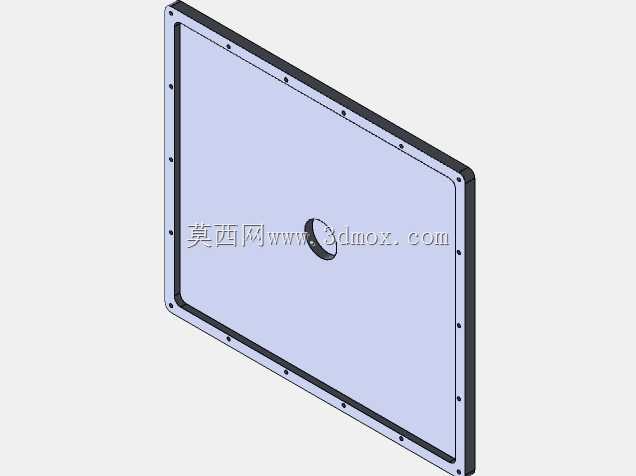

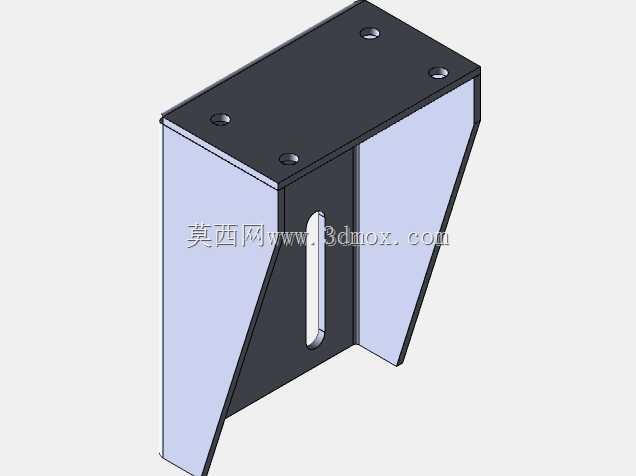

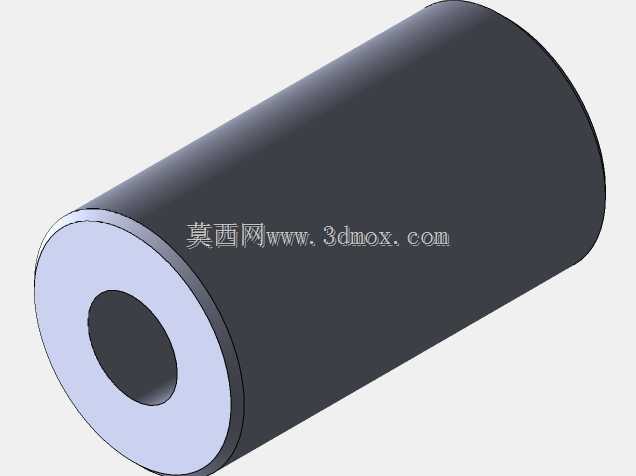

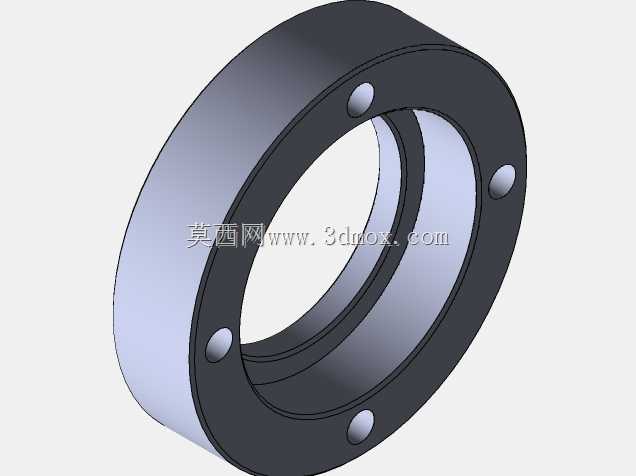

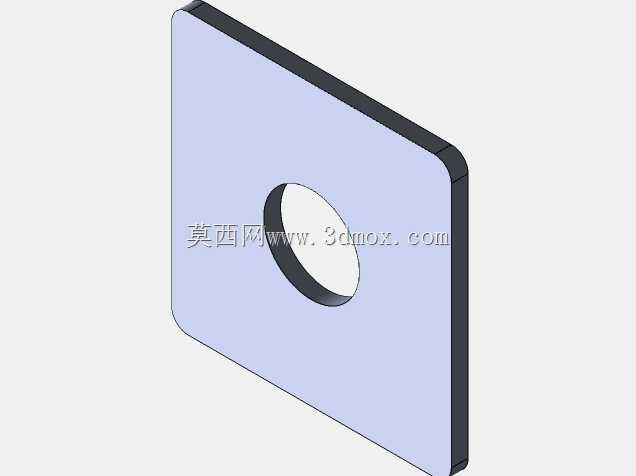

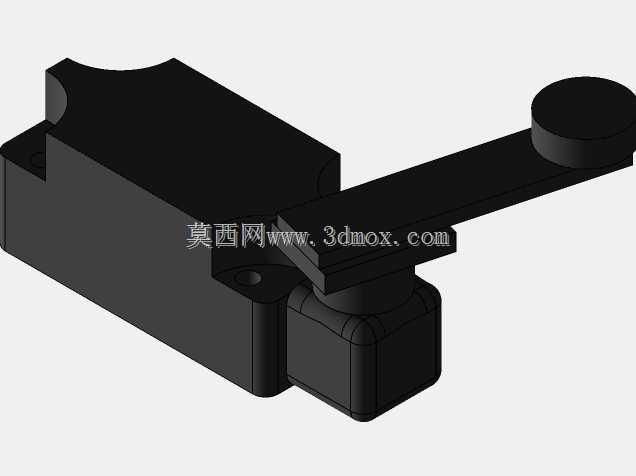

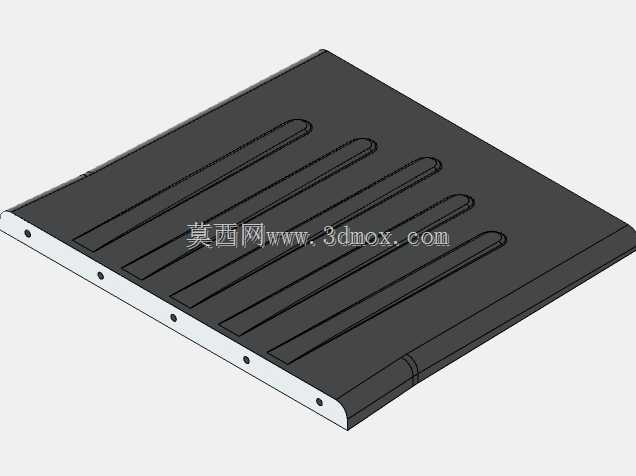

　　这款柜体式集成设备主要面向工业生产环节的水泡废气、废液预处理场景，常见于五金加工、塑胶成型车间的工位旁配套使用，可直接对接产线的废气收集管路，对裹挟漆雾、粉尘颗粒的含水气流做初级水洗过滤，避免大颗粒杂质直接进入后端精处理设备造成滤材堵塞、管路积污。从结构设计逻辑来看，整体采用方通焊接框架做承重基底，外部覆盖可拆卸式钣金门板，所有门板均加装密封胶条与暗装铰链，既可以隔绝设备运行时的水流飞溅与气流外泄，也能在日常维护时快速拆卸门板，接触到内部的水箱、喷淋管路与过滤组件。设备顶部做了功能分区布局，一侧设置格栅式进风接口，可直接匹配车间常用的矩形通风风管，无需额外做变径转接；中部凸起的箱体为电气控制仓，内部预留了接触器、液位继电器的安装位，

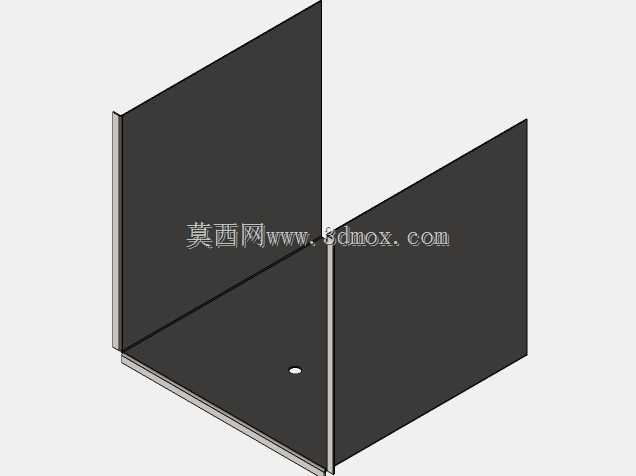

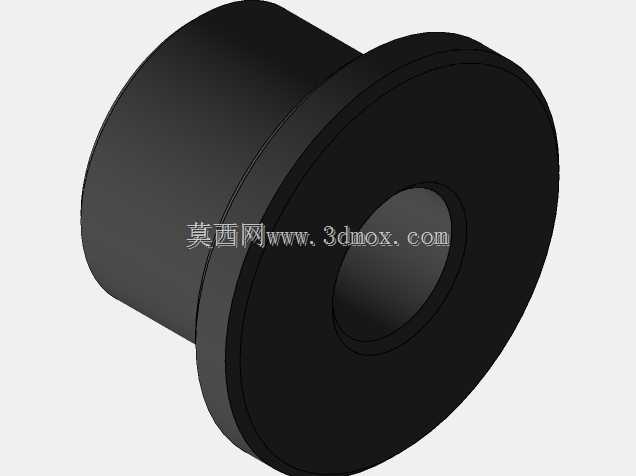

　　仓体做了抬高处理，避免底部水箱溢水时渗入电气腔造成短路；旁侧的透明箱体为观察与滤芯安装位，可直观看到内部水流状态与滤芯污染程度，更换滤芯时无需拆解顶部其他结构，直接打开侧盖即可完成操作。设备底部安装可调式脚杯，可适应车间地面不平整的安装场景，调节范围在20毫米以内，安装时只需保证设备整体水平度偏差不超过千分之二，即可避免内部水箱出现偏流、喷淋不均的问题。整体外形采用规整的长方体布局，宽度控制在1.8米以内，深度不超过1米，高度约1.6米，可直接放置在车间靠墙位置或者产线间隙，不需要额外做地基固定，外接进水、排水管路与电源即可投入使用。内部结构设计上，水箱设置在柜体下部，容积可满足连续8小时运行的水循环需求，

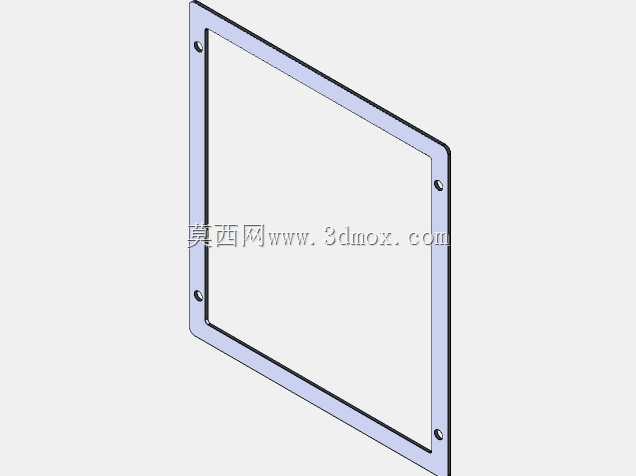

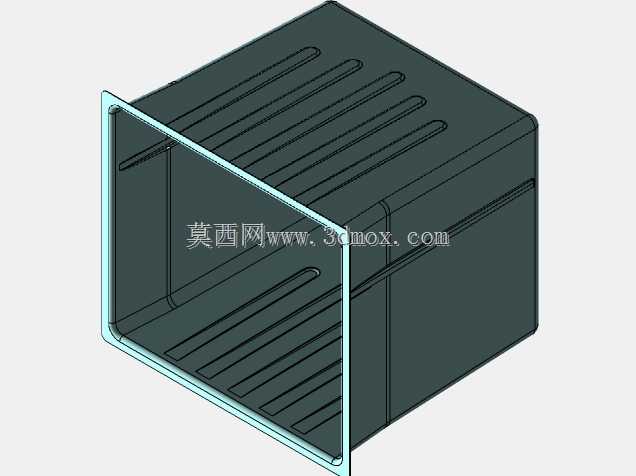

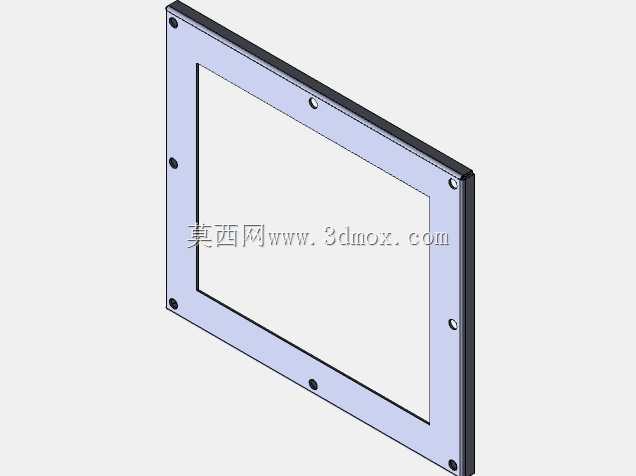

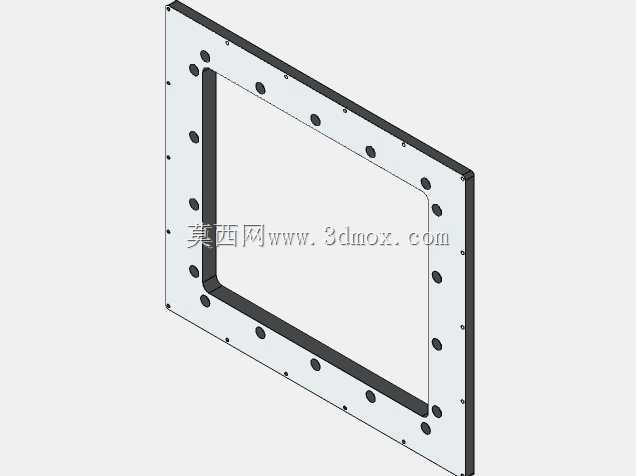

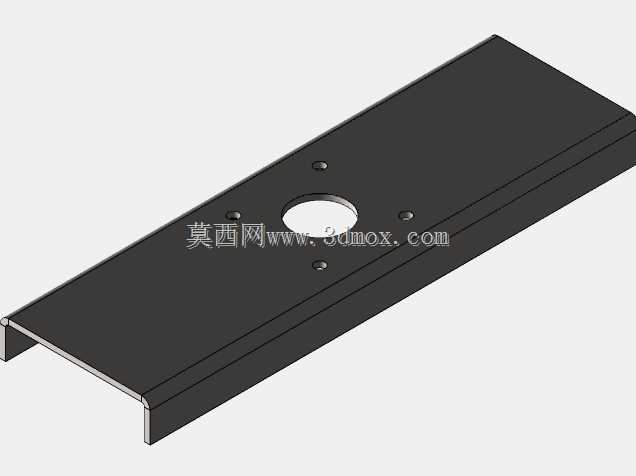

　　水箱内部设置隔板将沉淀区与供水区分隔，大颗粒杂质会在沉淀区沉积，不会进入供水泵造成叶轮磨损；喷淋层设置在柜体中部，采用可拆卸式PP管路，喷嘴角度可根据实际处理风量做调整，保证气流穿过水幕时的接触面积最大化。门板上预留了观察窗位置，可在设备运行时观察内部水幕形成状态与水位高度，不需要频繁开门检查。所有钣金件的折弯圆角均做了R3处理，避免安装维护时出现锐边划伤的风险，框架焊接处全部做打磨喷塑处理，可适应车间内潮湿、多粉尘的使用环境，长期使用不会出现漆面脱落、框架锈蚀的问题。
