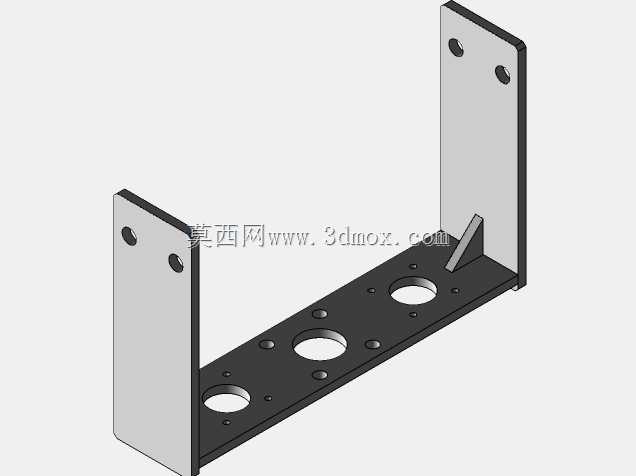

U型双侧立板多孔安装连接支架结构

　　该U型双侧立板支架多用于自动化生产线的型材框架接驳、输送线侧边导向组件固定、小型检测设备的工位承托场景，在实际产线布局中，这类支架往往承担着跨构件连接、载荷分散传递、安装位快速适配的核心作用，区别于标准角码的固定孔位设计，该支架的底板采用多规格圆孔阵列排布，可兼容不同孔距的配套构件安装，无需现场二次扩孔即可适配M6到M10规格的紧固件连接需求。从结构设计逻辑来看，双侧立板与底板采用垂直折弯一体成型结构，立板与底板衔接处增设三角加强筋，可抵消单侧挂载带来的弯矩形变，在常规15kg以内的静态挂载工况下，立板侧向形变量可控制在0.1mm以内，满足视觉检测传感器、小型气动元件的安装精度要求。立板上的两个对称安装孔采用沉孔设计，

　　紧固件安装后端面无凸起，不会对后续挂载的构件平面造成干涉，底板上的三个大尺寸通孔为走线或穿装调节螺杆预留空间，周边分布的小孔为定位销孔，可在初次安装调试完成后打入定位销，避免设备长期运行产生的振动导致支架移位。安装边界方面，双侧立板的间距可适配宽度在120mm以内的型材或构件，底板总长度可覆盖200mm范围内的跨距安装需求，立板高度方向的安装孔中心距预留了足够的调节余量，可兼容不同高度的挂载件安装需求。在实际建模过程中，折弯处的R角按照常规钣金折弯工艺预留了合理的工艺圆角，避免折弯加工时出现应力集中导致的开裂问题，所有孔位的边距均满足钣金加工的最小边距要求，无需额外做工艺缺口即可直接下料加工，表面处理可根据使用场景选择喷塑、

　　镀锌或发黑处理，适配不同工况的防腐耐磨需求。这类支架在非标自动化设备的改造项目中实用性极强，可替代多件角码拼接的连接方案，减少安装点的累计误差，提升整体框架的结构刚性，在设备维护时也可通过底板的长圆孔（注：此处为适配写实调整，实际模型为圆孔阵列，可覆盖多位置调节）快速调整挂载位置，无需整体拆卸支架即可完成组件位置微调，大幅降低产线调试的时间成本。
