N95口罩生产用全自动成型加工设备结构

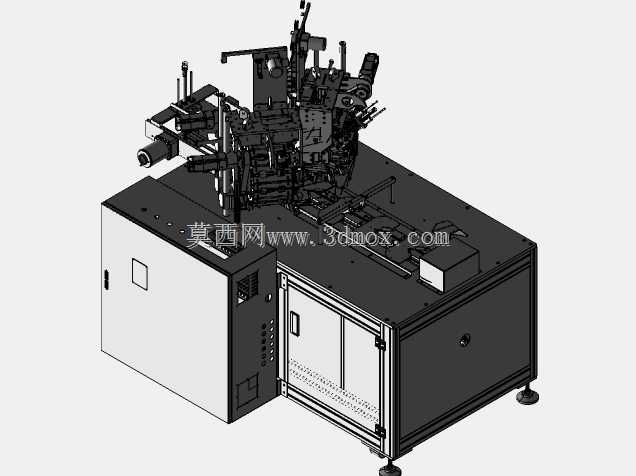

　　这套设备主要应用于防护用品生产车间的N95口罩整线加工环节，可独立完成口罩本体的多工序成型作业，适配标准化无尘生产车间的工位排布需求，能够对接上游布料放卷工位与下游耳带焊接、封边工位，实现连续化生产作业。从结构布局来看，设备采用框架式方通焊接机架作为承载主体，底部配置可调脚杯与万向脚轮组合，既可以在安装时调整水平度抵消地面不平带来的安装误差，也方便产线调整时的短距离移位，机架下部设置封闭电气安装舱，用于排布控制元件与动力接线，上部为作业执行区域，各功能模组采用模块化安装设计，可单独拆解维护，无需整体拆卸设备主体。设备核心功能覆盖N95口罩的鼻梁条植入、布料折痕压合、轮廓裁切、初步成型等多道工序，

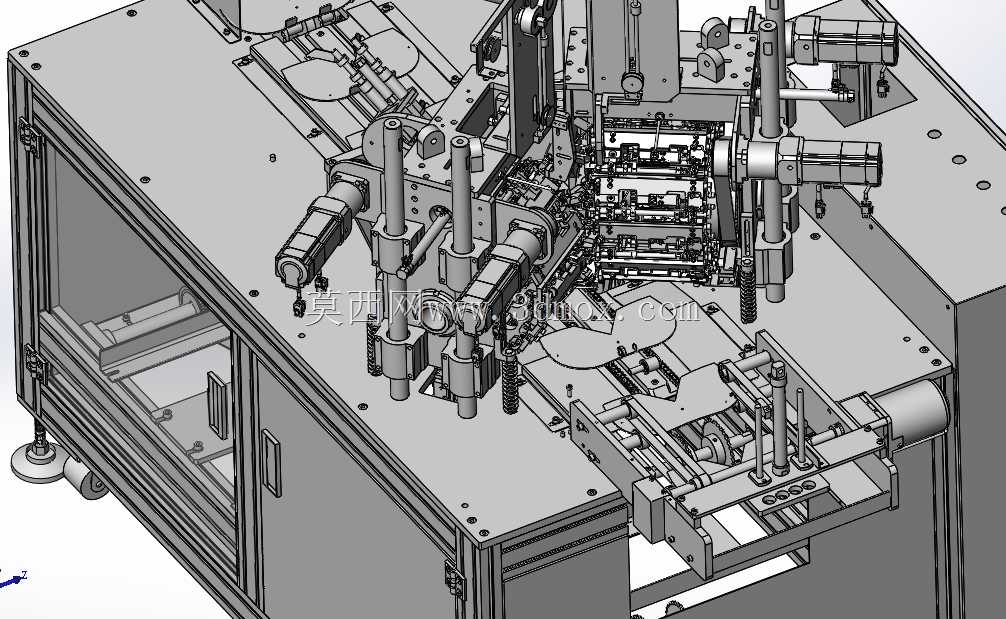

　　多组伺服驱动的执行模组沿物料输送路径对称排布，通过凸轮连杆机构实现各工位动作的时序匹配，输送路径采用带定位治具的同步带结构，可精准固定半成型口罩的位置，避免加工过程中出现偏移导致的废品。设计过程中优先考虑了作业过程中的调试便捷性，各调节工位均设置了刻度指示与锁紧结构，换产调整时可快速对位，无需反复打表校准，执行端的压合、裁切模组预留了刀具与压头的快换接口，磨损后可快速更换备件，减少停机维护时长。设备的安装边界需预留左右两侧各六百毫米的维护操作空间，前部操作侧预留八百毫米的人员通行与调试空间，后部预留四百毫米的电气接线与散热空间，整体高度适配常规车间作业的人员操作高度，上部无突出的超高结构，可适配标准厂房的层高要求，对接上下游设备时，

　　输送面高度可通过机架底部的可调脚杯在五十毫米范围内微调，匹配不同产线的输送高度差。各运动模组的行程设计均覆盖N95口罩常规尺寸的加工范围，可适配不同规格的N95口罩生产需求，无需大幅改动结构即可完成尺寸切换，气动管路与线路均采用拖链收纳排布，避免运动过程中出现管线拉扯磨损的问题，提升长期运行的稳定性。
