纸箱自动开箱封底成型设备结构

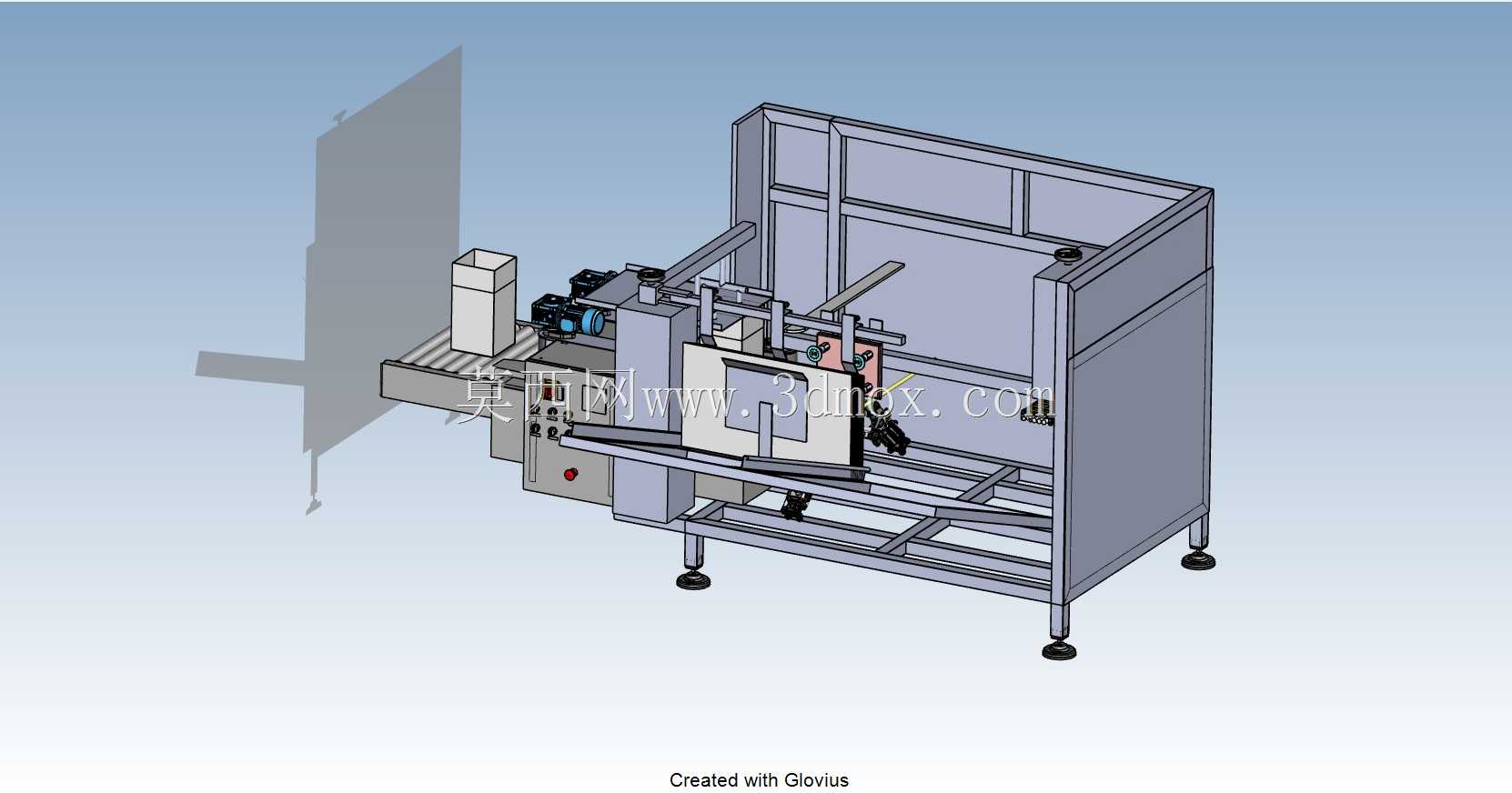

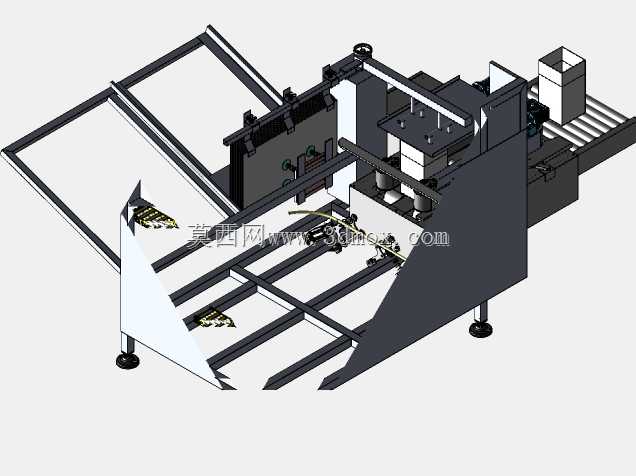

　　这款设备主要应用于快消品、食品、医药、电子元器件等行业的后端包装产线前段工序，承担扁平纸箱的自动撑开、底部折页、胶带封底的连续作业任务，可直接对接上游纸箱储料工位与下游装箱、封箱、码垛工位，替代人工完成重复性的纸箱成型操作，适配常规瓦楞纸箱的批量加工需求，能有效降低包装段的人工投入，提升产线连续运行的稳定性。从结构设计逻辑来看，设备整体采用方通焊接机架作为承载主体，底部配置可调脚杯，可适配车间地面的不平整工况，安装时仅需预留对应操作与维护空间即可完成固定，无需额外预埋基础。机架左侧设置水平进料输送段，采用皮带输送结构，将堆叠上料的扁平纸箱逐段送入成型工位；中部为核心成型执行区域，设置有真空吸盘取料机构、纸箱撑开导向组件、

　　折页摆杆机构以及胶带封贴单元，吸盘组件通过横向气缸驱动完成纸箱的吸附拉开动作，导向杆同步伸入纸箱内部完成腔体定型，避免撑开过程中出现纸箱歪斜、折页错位的问题。折页机构采用分步动作逻辑，先完成纸箱短边折页的下压定位，再通过摆杆完成长边折页的折合，折合过程中设置有压合滚轮保证折页贴合平整，随后胶带封贴单元沿纸箱底部接缝完成胶带的粘贴、切断、压平动作，整个动作流程通过气动元件与传动组件的配合实现时序匹配，无需复杂的多轴联动结构即可完成稳定作业。设备右侧设置出料导向段，完成封底的纸箱可直接送入后续装箱工位，整机的防护挡板采用透明亚克力与钣金组合结构，既可以观察内部运行状态，也能避免作业人员误触运动部件造成安全隐患。

　　设计过程中充分考虑了不同规格纸箱的适配性，导向杆、折页摆杆、吸盘安装位均预留了调节行程，可通过手动调节位置适配一定尺寸范围内的纸箱加工需求，无需更换专用工装，缩短换型调整的时间。气路元件与传动部件均布置在机架外侧的易维护区域，日常点检、易损件更换无需拆解主体机架结构，降低后期运维的难度。整机的运动部件均做了行程限位设计，避免运行过程中出现超程碰撞的问题，各执行机构的动作速度可通过气阀调节，适配不同产线的节拍需求，可作为独立单机使用，也可集成到全自动化包装产线中完成连续作业。
