卡吉特移液管吸管加工生产设备

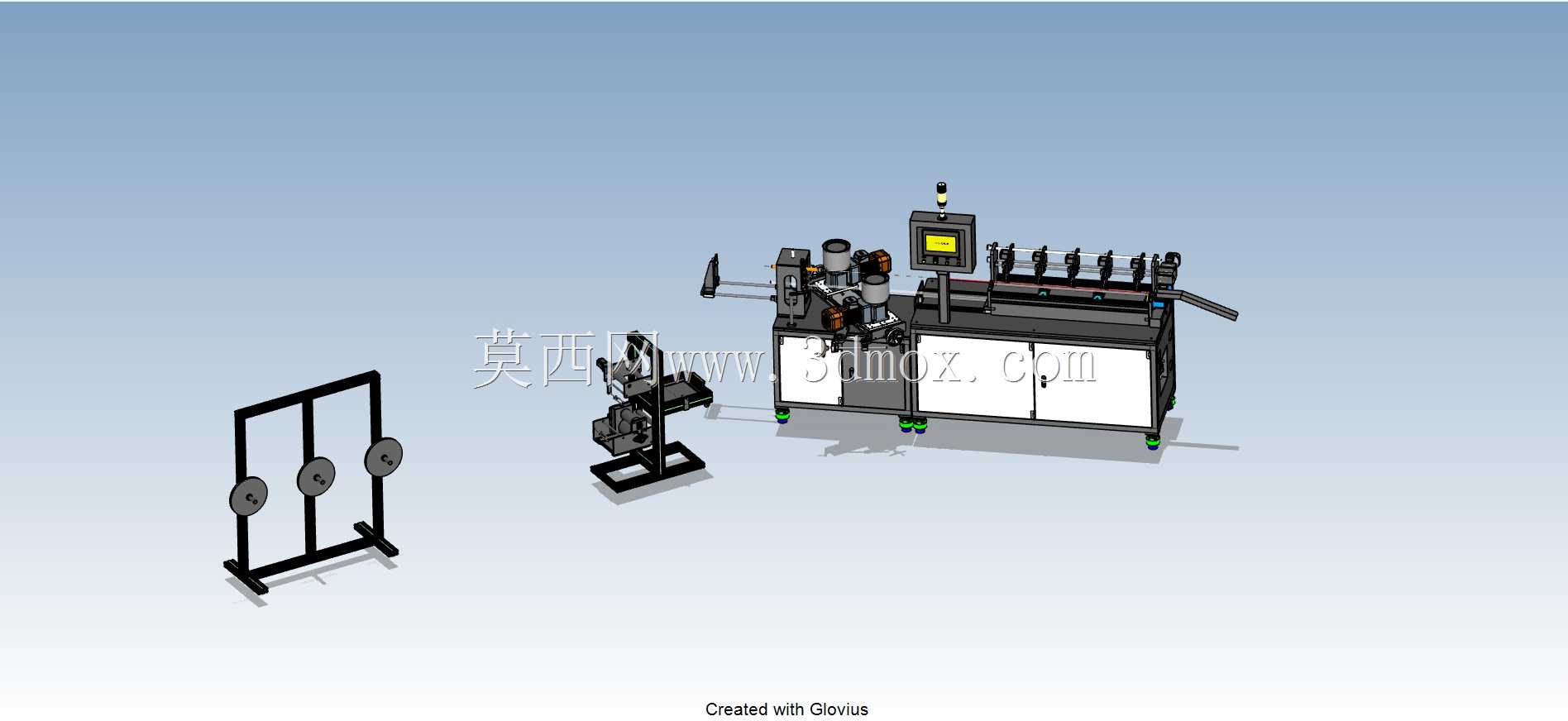

　　这套设备主要面向医用耗材、食品包装领域的细长管状制品生产场景，针对移液管、饮用吸管这类定长薄壁塑料管材的成型后段加工工序设计，可完成多工位同步的管材定长输送、端头处理、缺陷检测、成品归集全流程作业。从整机布局来看，主加工柜体采用方钢焊接框架搭配钣金封板的结构，底部配置可调脚杯与福马轮组合，既满足生产车间地面不平整时的水平调节需求，也方便产线布局调整时的短距离移位，柜体预留的电气安装腔与气动元件腔做了分隔式设计，避免管路走线干扰电气元件散热，操作侧的柜门采用内嵌式磁吸密封，可阻挡生产过程中产生的塑料碎屑进入柜体内部。设备上料端配套独立的管材放料架，采用三盘位立式结构，可同时挂载三卷不同规格的管材原料，放料轴带阻尼张力调节结构，

　　能适配不同壁厚、不同硬度的PP、PE类塑料管材，避免送料过程中管材拉扯变形或者松垮打结。主加工工位集成了伺服送料机构、多组加工头、视觉检测模块与成品出料导槽，送料辊采用包胶防滑设计，配合伺服电机的脉冲控制，送料长度误差可控制在±0.2mm以内，满足不同长度规格管材的定长裁切需求；加工头采用快换式安装结构，可根据工艺需求更换端头倒角、封尾、打孔等不同功能的执行组件，适配不同类型吸管、移液管的加工要求。操作面板设置在设备中部靠上位置，采用悬臂式安装结构，可根据操作人员身高调整倾斜角度与水平位置，面板上集成了触控显示屏、状态指示灯与急停按钮，三色警示灯安装在设备最高处，可直观反馈设备运行、待机、故障三种状态。

　　设备右侧的出料导槽采用倾斜式顺滑设计，加工完成的成品可顺着导槽直接滑入下方的收集容器，无需额外人工取件。从安装边界来看，整套设备含放料架的总长度约3.2米，宽度约1.2米，最高处警示灯离地高度约1.8米，预留的操作维护空间在设备前后侧各需留出0.8米以上，满足车间常规产线的排布要求，气源接口设置在设备后侧下部，采用标准快插接头，供电接口预留三相五线制接线端子，可直接对接车间常规工业供电供气系统。设计过程中针对薄壁管材易变形的问题，所有与管材接触的导向件都采用圆角抛光的尼龙材质，避免刮伤管材表面，各运动工位的传动部件都设置了透明亚克力防护挡板，既不影响观察加工状态，也能防止操作人员误触运动部件，符合机械设备安全防护规范。
