滚子链切割铆接加工专用设备结构

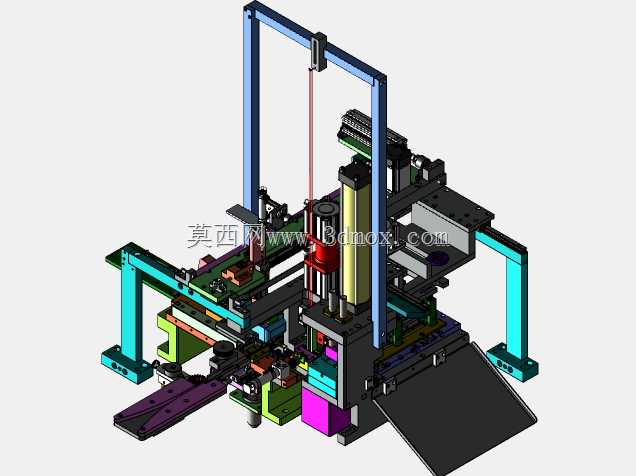

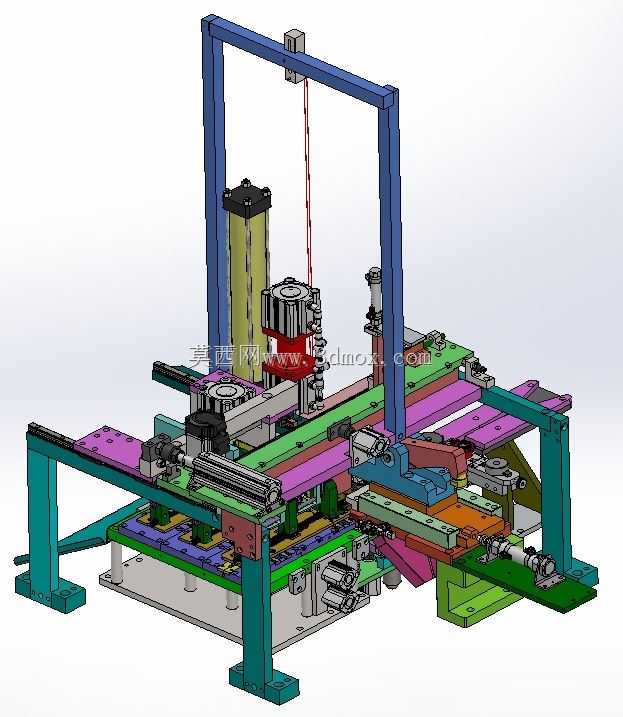

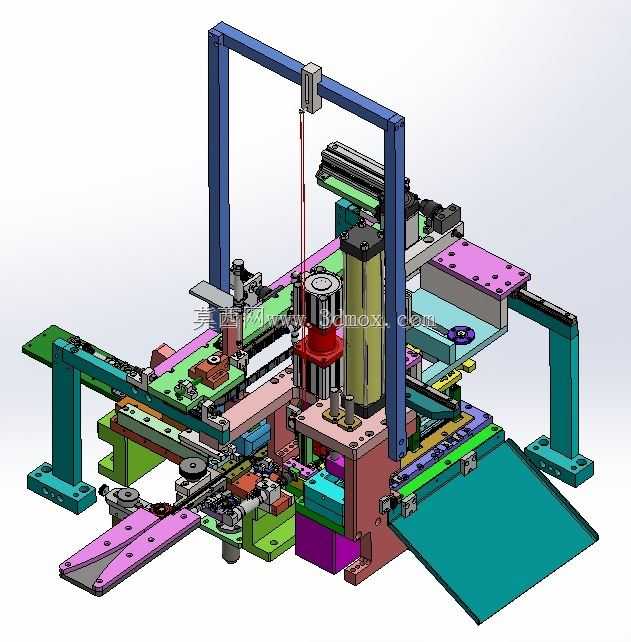

　　这款滚子链切割铆接设备，主要面向链条生产、链条维修、输送线配套加工场景，在链条制造车间、设备维保工段、自动化输送线装配现场都有广泛应用，核心作用是完成定长滚子链的裁切、链节铆接固定工序，替代传统手工錾切、手工铆接的低效作业方式，能大幅降低链条加工过程中的链节变形、铆接松紧度不一致的问题。从结构设计思路来看，设备整体采用卧式布局，切割工位与铆接工位沿链条送进方向依次排布，送料轨道采用与滚子链节距匹配的导向槽结构，槽宽刚好容纳链板外侧，避免链条送进过程中出现偏斜、跳齿问题，轨道入口处设置有可调式压条，可适配不同规格的单排、双排滚子链加工需求，压条的压紧力通过侧面的调节螺钉控制，既不会因为压得过紧阻碍链条送进，

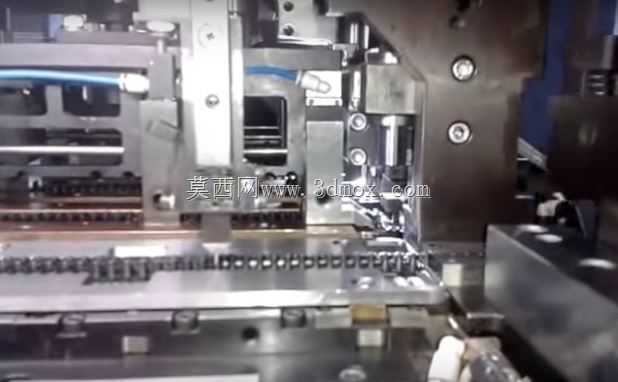

　　也不会因为间隙过大导致链条窜动影响裁切与铆接精度。切割工位采用剪切式裁切结构，动刀与定刀的刃口间隙控制在0.05mm以内，裁切时动刀沿垂直于链条长度方向进给，精准作用在链销的指定位置，避免裁切过程中拉伤链板、压裂滚子，裁切后的链销端面平整，无明显毛刺，不需要后续额外的倒角工序就能直接进入铆接工位。铆接工位采用旋铆结构，铆头的行程可根据链销的伸出长度做微调，铆接时铆头以固定压力压在链销端面，通过旋转挤压让链销端头均匀外翻，牢牢锁住外侧链板，铆接后的链节转动灵活，无卡滞、松旷问题，铆接强度能满足链条在重载输送、传动场景下的使用要求。设备的安装边界设计充分考虑了车间现场的布置需求，底部预留有标准的地脚螺栓安装孔，

　　可直接固定在车间的混凝土地面或者型钢工作台上，设备的操作侧预留了足够的操作空间，方便操作人员上下料、调整加工参数，设备的动力单元、传动结构都集中布置在机身内部，外侧设置有可拆卸的防护盖板，既可以避免加工过程中的切屑、润滑油飞溅，也方便后续的设备维护、易损件更换。在实际使用过程中，这款设备可以根据加工的链条节距更换对应的导向槽、裁切刀头与铆接头，覆盖常规工业场景下常用规格的滚子链加工需求，相比传统的通用加工设备，不需要制作复杂的专用夹具，换型调整时间短，适合多规格、小批量的链条加工场景，也能适配大批量链条生产线上的定长裁切、铆接工序，设备的进给动作采用机械联动结构，送料、裁切、铆接的动作时序通过凸轮机构精准控制，不需要复杂的电控系统就能完成整套加工循环，故障率低，对车间使用环境的适应性强，即使在多尘、有少量油污的加工车间内也能长期稳定运行。
