星形弹性联轴器结构三维设计

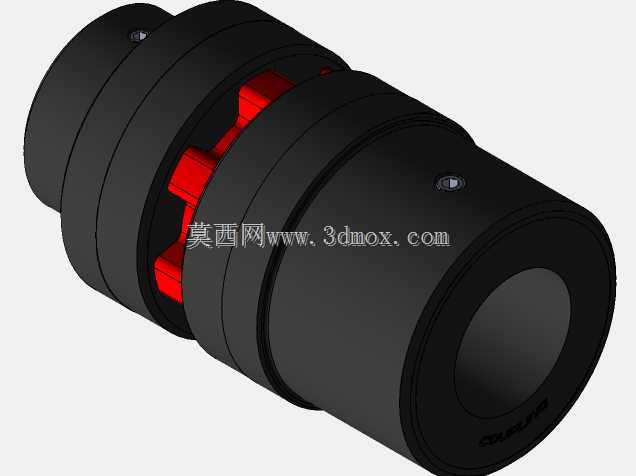

　　这类带红色弹性星形垫的联轴器，是传动系统里最常用的挠性连接部件之一，日常在轻工输送线、小型泵组、机床进给轴、伺服传动工位上随处可见，核心作用是连接两根不同设备输出、输入端的轴，传递额定扭矩的同时，补偿两轴之间存在的径向、角向、轴向安装偏差，避免硬连接状态下偏差带来的轴承额外负载、轴系疲劳断裂问题。

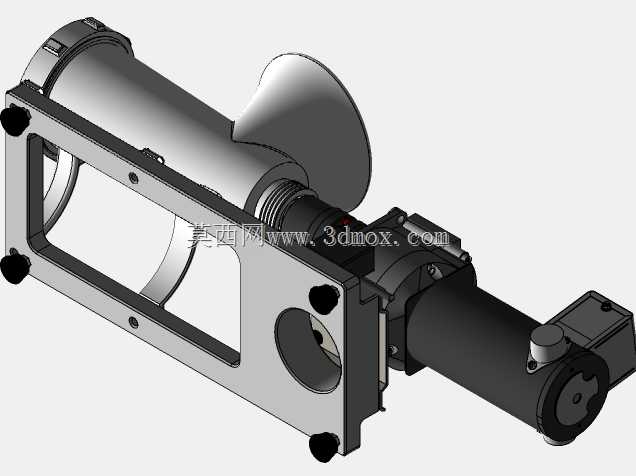

　　从结构设计逻辑来看，整个部件分为两个对称的黑色金属半联轴体，中间嵌入的红色星形弹性体是核心功能元件，弹性体的凸爪卡入两个半联轴体对应的凹槽内，扭矩通过爪部接触面传递，弹性体本身的聚氨酯材质自带阻尼特性，传动过程中可以吸收一定的振动冲击，尤其适合频繁正反转、启动扭矩波动较大的传动场景，相比刚性联轴器，能大幅降低传动端的振动传递，提升整套设备的运行平稳性。

　　建模过程中需要重点关注几个安装边界尺寸：首先是两端轴孔的直径公差与键槽尺寸，需要匹配对应轴径的公差带，保证装配后无松动、装配过程无需过度修配；其次是半联轴体上的紧定螺钉孔位置，要对应轴上的锁紧平面，安装时螺钉锁紧后能防止轴与半联轴体之间出现相对转动打滑；两个半联轴体对接时，要预留弹性体的压缩间隙，不能将两个半联轴体完全顶死，否则会挤压弹性体导致其过早老化失效，同时要保证弹性体的爪部与凹槽的配合间隙合理，间隙过大会带来传动回差，无法满足伺服传动的精度要求，间隙过小则会导致装配困难，运行中弹性体变形空间不足。

　　外形结构上，半联轴体外圆做了阶梯式设计，既减轻了整体重量，也给安装拆卸留出了拉马着力点，外圆表面无尖锐棱角，符合机械安全设计要求，整体径向尺寸紧凑，适合安装空间有限的传动工位，不需要额外的润滑维护，日常仅需检查弹性体的老化磨损情况，出现开裂、永久变形时直接更换中间弹性垫即可，维护成本极低。建模时还原了所有装配细节，包括紧定螺钉的安装孔、弹性体的爪型轮廓、半联轴体的凹槽配合面，可直接用于传动选型的装配干涉校验、工程出图以及教学演示使用，能直观展示这类挠性联轴器的装配关系与工作原理，帮助设计人员快速完成轴系连接部分的选型匹配，避免选型时出现安装尺寸不匹配、扭矩裕度不足的问题。
