多工位模块化工业机架组立结构设计

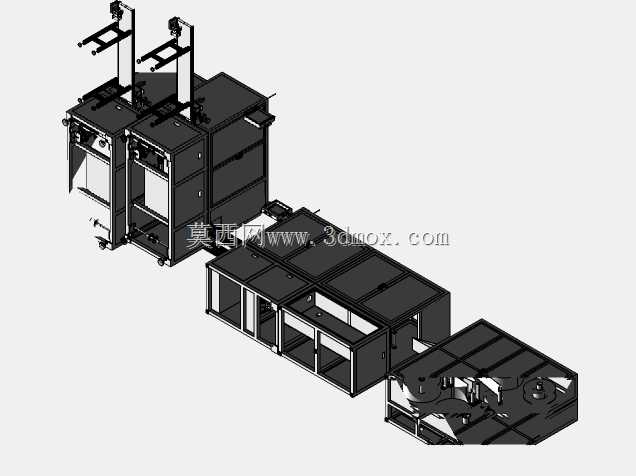

　　这套机架结构采用分段式模块化设计思路，主要面向非标自动化产线的集成搭建需求，可适配多工序连续作业的生产场景，常见于3C电子组装、小型零部件检测包装、新能源小零件加工等产线的设备承载与工位衔接场景。从结构拆分来看，整套机架分为三个独立功能段，各段之间通过定位销与连接角件实现精准拼接，现场安装时无需复杂配焊作业，仅需常规内六角工具即可完成组立，能大幅缩短产线搭建的现场施工周期。各段机架主体采用工业铝型材搭配钣金封板的组合结构，铝型材选型兼顾承重需求与轻量化要求，底部预留脚轮与可调脚杯的安装位，既可以满足整线移位调整的需求，也能在固定安装时通过脚杯调平，抵消地面不平整带来的安装误差。最左侧段机架顶部预留了双组立装调节支架的安装位，

　　支架上设计有长条形调节槽，可根据上方搭载的执行机构尺寸灵活调整安装位置，适配不同规格的上料、移栽或者检测模组的安装需求，机架内部预留了电气元件安装层板的安装槽位，侧面封板设计为可拆卸式，方便后期电气布线与元件维护。中间衔接段采用低台面设计，台面高度与前后段的作业面保持齐平，内部预留了输送机构或者中转工位的安装空间，框架侧面设计有走线槽的固定位，可将整线的动力线、信号线规整收纳，避免线路外露带来的安全隐患。最右侧段机架采用下沉式台面设计，主要适配转盘类作业机构或者下料收集机构的安装，框架内部预留了驱动电机、传动组件的安装空间，承重梁做了加厚处理，可承载旋转作业带来的动载荷，避免长期运行出现结构形变。整套机架的安装边界做了统一规划，

　　各段拼接后整体作业面高度保持一致，对接处的形位公差控制在常规自动化设备的安装要求范围内，各模块的外形尺寸适配标准厂房的门宽与通道宽度，方便分体运输进场后再完成组立。设计过程中充分考虑了不同工位的功能拓展需求，所有型材的槽口均采用通用标准规格，后期加装防护栏、传感器支架、操作面板支架等附件时无需额外打孔，可直接通过型材螺母完成固定，能适配不同生产工艺的改造需求。
