剪叉式伸缩升降承载平台结构设计

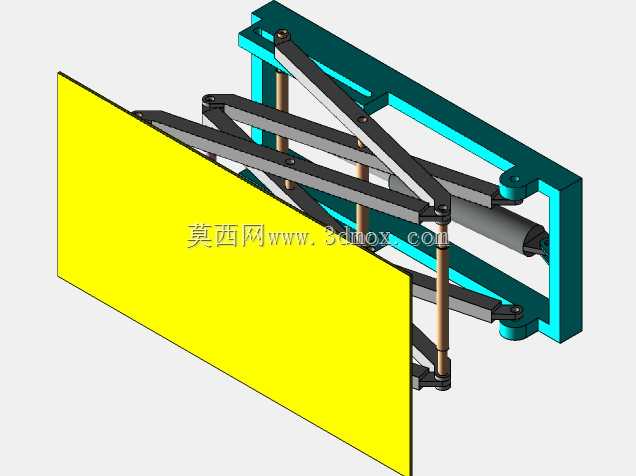

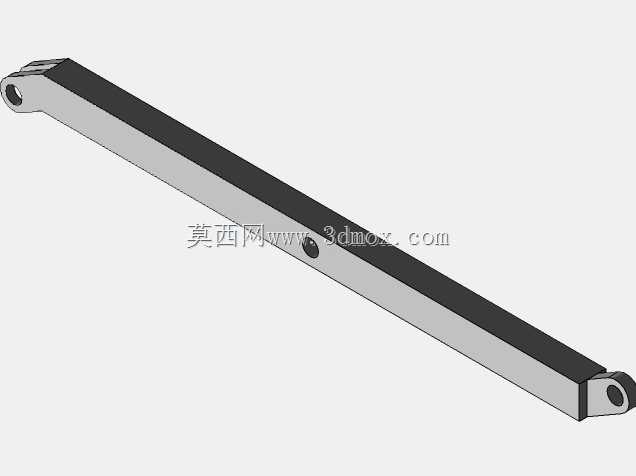

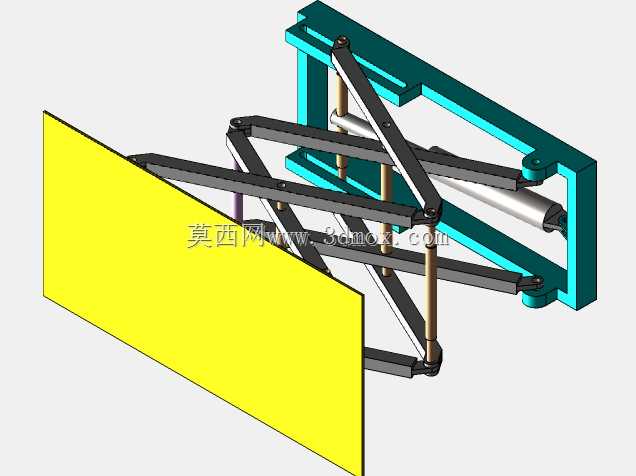

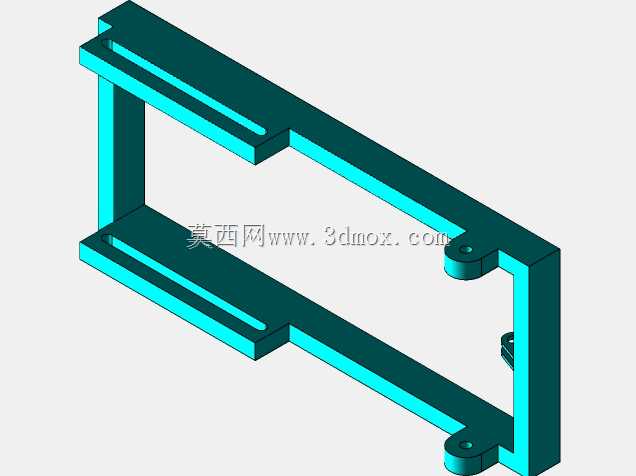

　　该剪叉式伸缩升降承载平台的结构设计，核心围绕小空间内的大行程伸缩承载需求展开，在自动化产线对接、工位物料转运、窄空间设备检修支撑等场景中具备较高适配性。从结构布局来看，整套机构采用多组交叉铰接的剪叉臂作为核心传力构件，剪叉臂之间通过销轴铰接形成可折叠的平行四边形连杆组，驱动端配套直线驱动元件，可推动剪叉组沿固定导轨方向完成伸展与折叠动作，带动端部的承载平板完成直线伸缩位移。设计过程中，剪叉臂的铰接点位置经过反复校核，每一组臂杆的长度比例、铰接孔的同轴度公差都经过参数化迭代，避免伸展过程中出现运动死点，同时保证全行程范围内承载平板始终保持水平姿态，不会出现偏斜卡顿。固定端的安装基座采用双侧立板支撑结构，

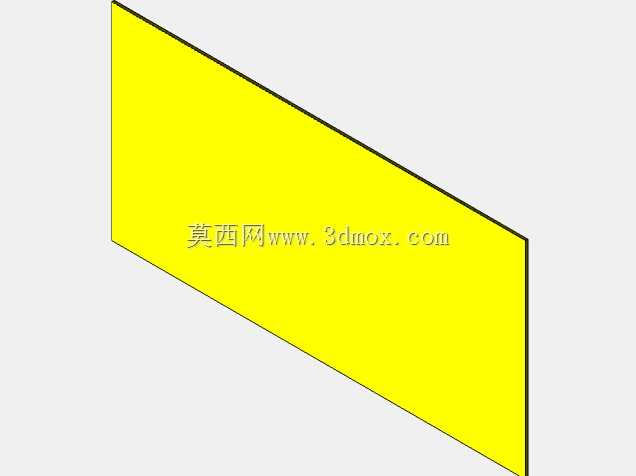

　　剪叉臂的尾端铰接座与基座上的滑动导槽配合，在机构伸展时，尾端铰接轴可沿导槽定向滑动，抵消剪叉组展开时的横向位移量，保证整体受力始终沿轴向传递，减少附加弯矩对臂杆的损耗。端部承载平板采用整板式结构，与最前端剪叉臂的铰接座刚性连接，平板背面设置加强筋结构，避免承载时出现板面挠曲变形，平板的安装边界可根据实际搭载需求调整尺寸，适配不同规格的工装夹具、待转运工件或是操作平台的安装。整套机构的安装边界可根据使用场景调整，固定基座可通过螺栓直接安装在设备机架侧面、墙体预留安装位或是移动小车的架体上，不需要额外搭建复杂的支撑框架。在受力传递路径上，驱动元件的推力直接作用在剪叉组的中间铰接轴位置，相比端部驱动的结构，可有效降低驱动元件所需的输出力，

　　同时每一组剪叉臂的受力都经过均匀分配，避免单组臂杆出现应力集中的问题。铰接位置全部采用耐磨衬套配合销轴的结构，长期往复运动时可减少铰接孔的磨损量，延长机构整体的维护周期。在运动行程设计上，折叠状态下整套机构的整体厚度可控制在较小范围内，能够完全收回到固定基座的轮廓内部，不会占用额外的外部空间，伸展后可达到数倍于折叠厚度的伸出长度，满足跨距较大的工位对接需求。设计时还预留了行程限位块的安装位置，可在剪叉组伸展到最大行程、收回到最小位置时进行硬限位，避免驱动元件超行程运行造成结构损坏，同时可根据实际使用需求在不同行程位置加装位置检测元件，实现伸缩位置的精准控制，适配自动化产线的程控需求。
