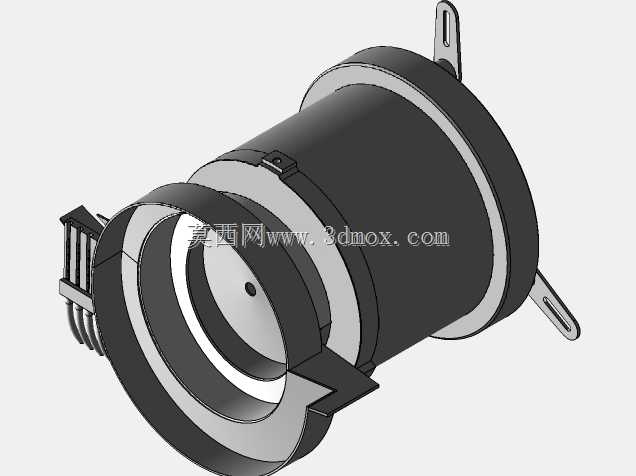

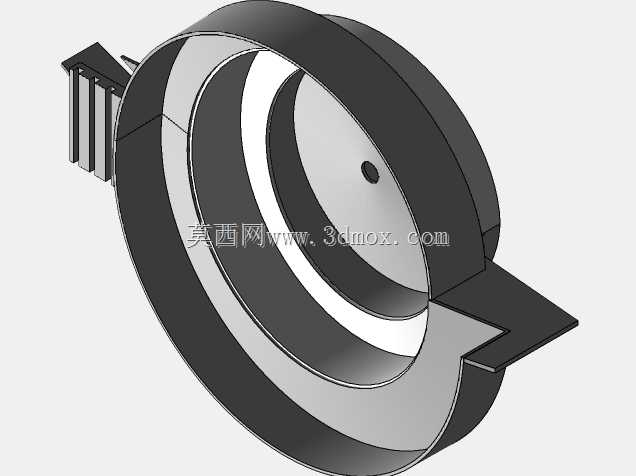

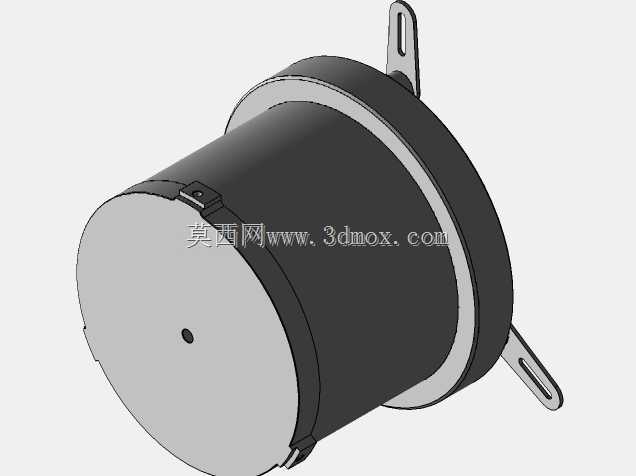

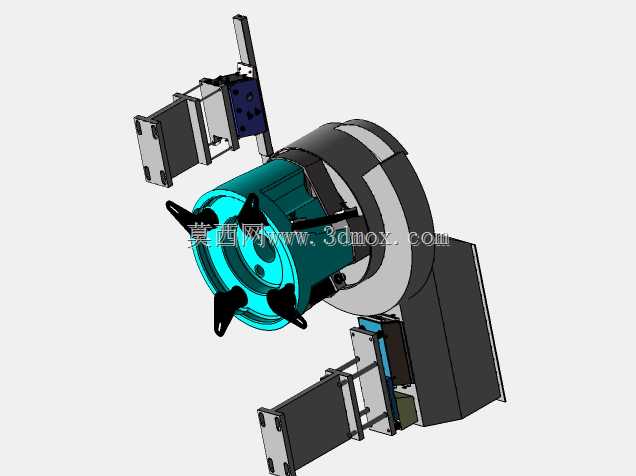

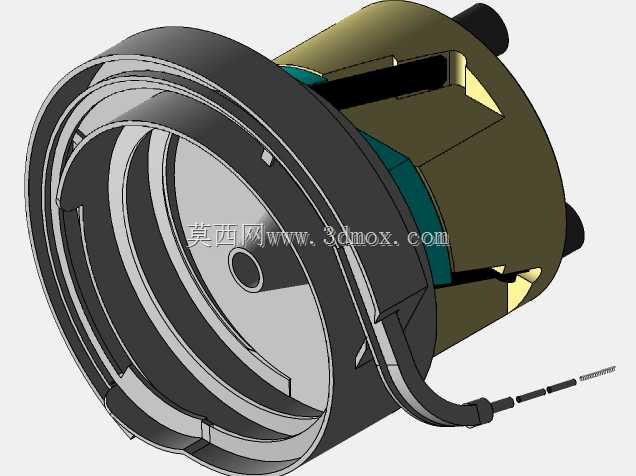

该振动组件的结构设计,核心围绕振动工况下的部件可靠性展开,首先要考虑的是实际应用场景中,这类组件常嵌入小型手持振动设备、精密振动给料模块、小型振动试验工装内部,作为核心激振执行单元存在,需要在持续交变载荷下保持结构连接的稳定性,同时避免出线部位因反复振动出现线材疲劳断裂的问题。从结构布局来看,组件采用同轴嵌套的装配逻辑,前端环形端盖作为安装定位基准,外圈设置多组卡扣限位结构,可直接卡入配套设备的安装腔体内,不需要额外设计复杂的压装固定结构,能有效缩减装配工序,同时保证径向定位精度,避免振动过程中组件出现径向窜动。中部的激振主体外壳采用多棱面结构设计,区别于常规圆柱形外壳,多棱面结构可在安装时与配套腔体的防转槽配合,
抵消激振过程中产生的反向扭矩,防止组件整体在安装位内出现跟转问题,外壳与端盖的配合面设置阶梯止口,既可以提升装配同轴度,也能阻挡外部粉尘、水汽进入组件内部,适配多粉尘的工业作业场景。尾部的偏心激振输出端采用对称凸轴结构,可根据实际激振力需求搭配不同质量的偏心块,调整激振力幅值与振动频率适配范围,不需要重新改动主体外壳结构,具备一定的模块化适配能力。出线部位采用侧向出线设计,线材根部做了弧度过渡的防弯折结构,出线位置避开组件振动时的最大摆幅区域,同时在线材与壳体的衔接处设置固线卡扣,将线材与壳体做刚性固定,让振动产生的弯折应力集中在卡扣外侧的线材段,避免线材根部直接承受交变弯折载荷,大幅提升线材的疲劳寿命。从安装边界来看,
前端安装法兰的外径、主体段的最大外径、尾部凸轴的伸出长度都做了公差适配设计,可兼容多数小型振动设备的安装腔体尺寸,端盖内侧预留的轴承安装位可适配标准系列微型轴承,保证激振转子转动时的同轴度,降低转动过程中的额外振动噪音。设计过程中特意平衡了结构强度与组件自重,壳体壁厚在满足振动强度要求的前提下做了均匀减薄,既不会因壁厚过大增加不必要的自重损耗驱动功率,也不会因壁厚不足在持续振动下出现壳体开裂的问题,各部件的连接卡扣都做了圆角过渡,避免应力集中在卡扣根部导致断裂,整体结构可直接用于小型振动设备的方案选型参考,也可作为同类型激振组件的结构设计参照,建模时各配合面的公差、装配间隙都按照实际加工要求做了预留,可直接导出工程图用于样机试制。
