多连杆式窗用支撑铰链结构设计

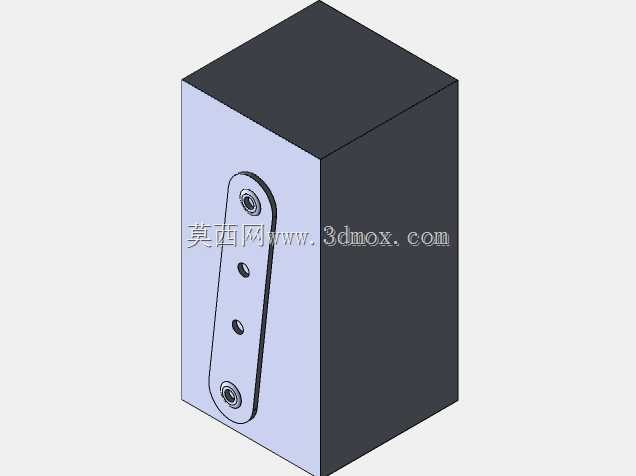

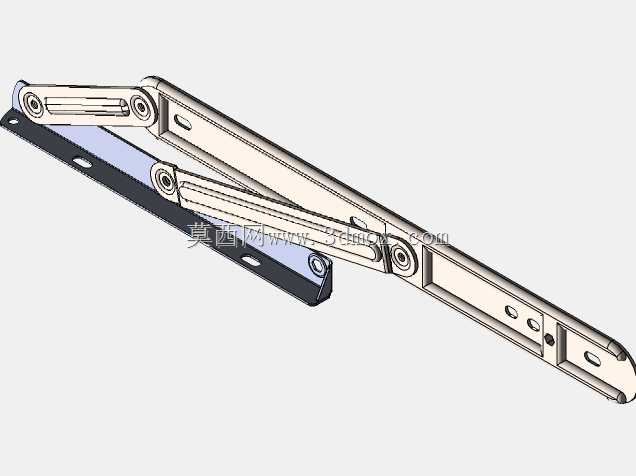

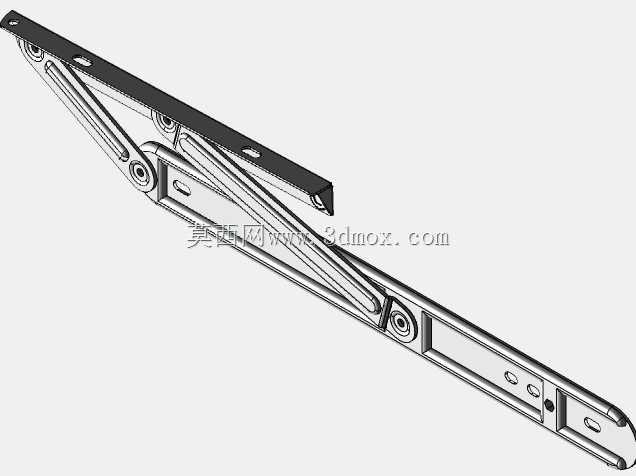

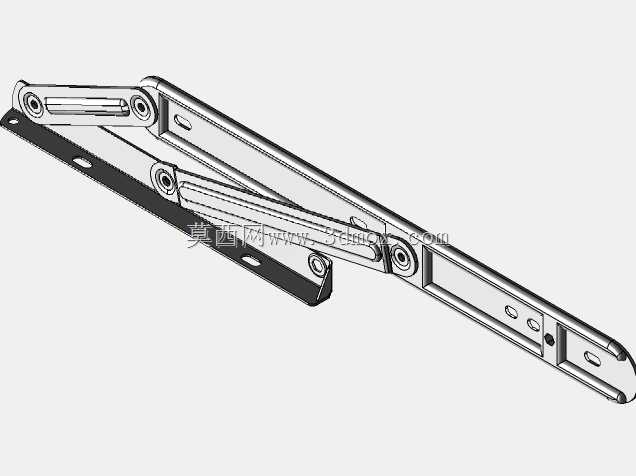

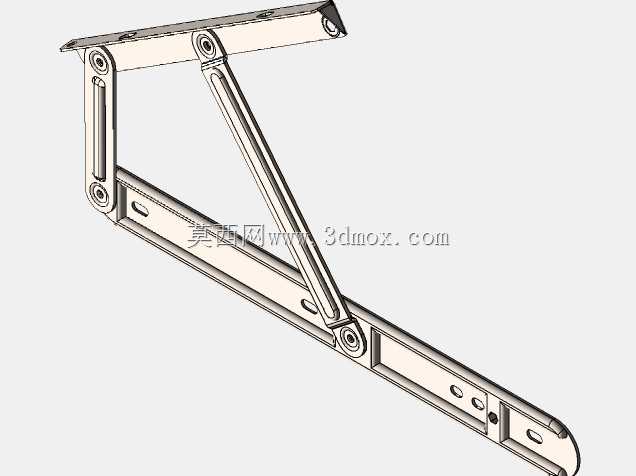

　　这款多连杆支撑结构是外平开窗配套的核心承重五金件，日常应用场景覆盖民用住宅外开窗、商用建筑上悬外开窗、阳光房开启扇等需要对开启扇做角度限位、承重支撑的门窗场景，核心作用是在窗扇开启后承担窗扇的自重荷载，同时限制窗扇的最大开启角度，避免窗扇受强风冲击出现磕碰、坠扇风险，也能防止窗扇开启角度过大带来的高空坠物、人员磕碰隐患。从结构设计逻辑来看，整体采用四连杆叠加辅助支撑臂的构型，底部长连杆作为安装基座，固定在窗框的型材槽口内，上端的连接臂通过紧固件与窗扇侧边固定，中间的斜向支撑臂是主要的受力传力构件，在窗扇开启过程中，各铰接点的销轴做相对转动，带动多组连杆按照预设轨迹做平面运动，最终让窗扇在开启到最大位置时形成稳定的三角形受力支撑体系，

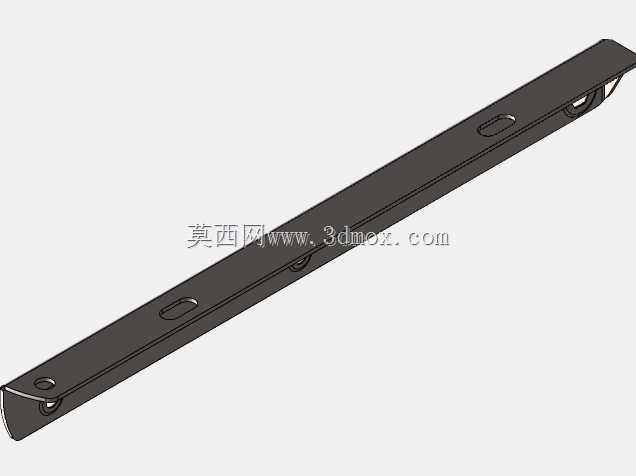

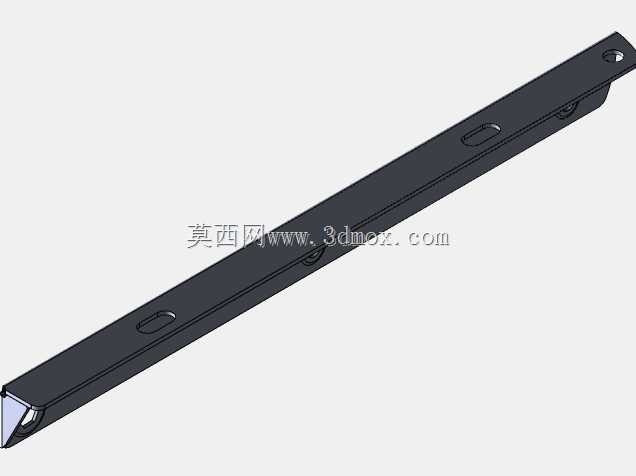

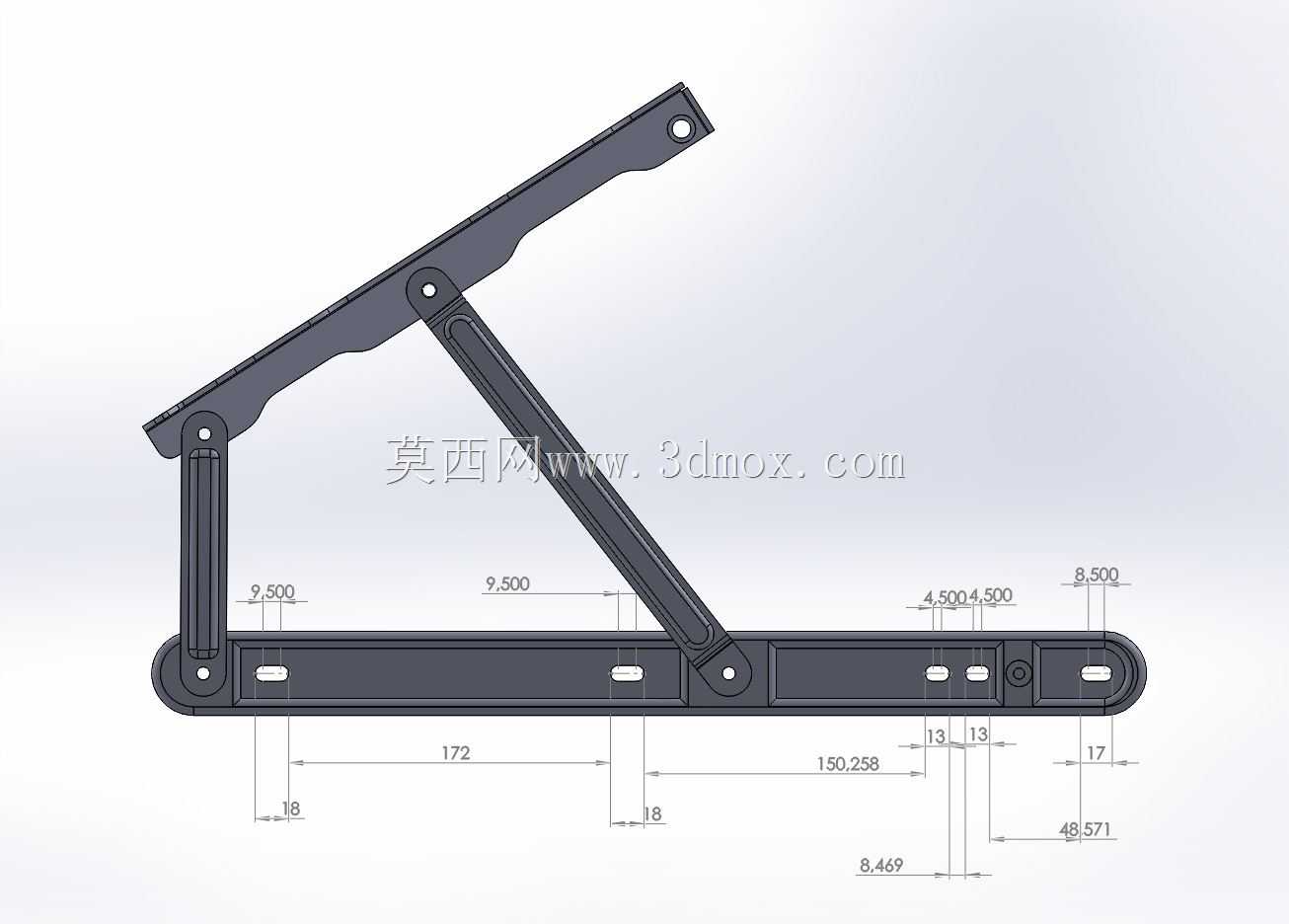

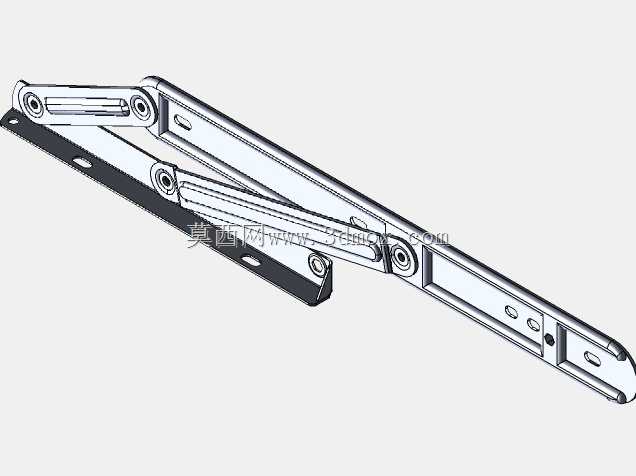

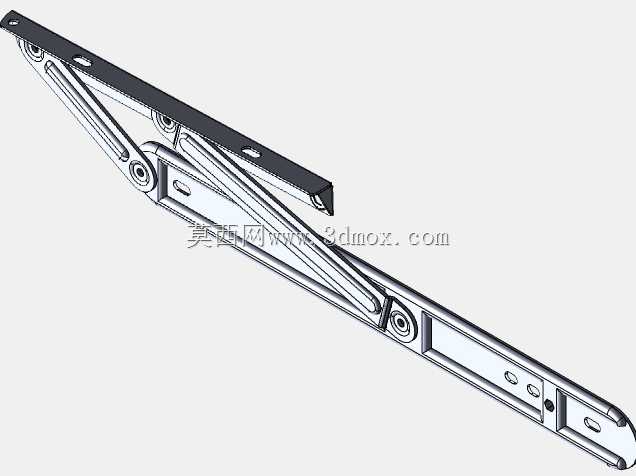

　　相比普通的单臂风撑，这种多连杆结构的受力分布更均匀，不会出现单点应力集中导致的连杆变形问题。从安装边界尺寸来看，底部基座的总长度为172mm，基座上预留的安装孔位间距分别对应常规塑钢、铝合金窗框的通用槽口尺寸，安装孔距基座端部的距离为18mm，适配市面上绝大多数主流型材的安装槽深，不需要对窗框做额外的铣削加工就能直接装配；窗扇连接端的臂长尺寸经过匹配计算，当窗扇完全闭合时，整套连杆机构可以完全收纳在窗框与窗扇的预留间隙内，不会出现突出型材表面、影响窗扇密封胶条压合的问题。在功能特性设计上，各铰接位置的销轴配合间隙经过严格控制，既保证转动过程无卡滞，也不会出现旷量晃动，当窗扇开启到最大限位位置时，各连杆的运动轨迹到达死点位置，

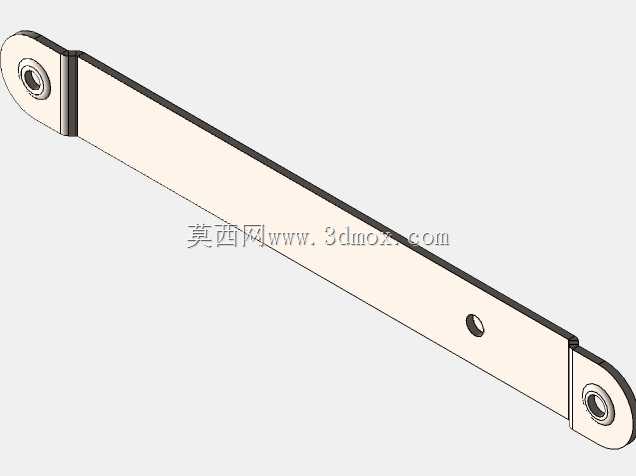

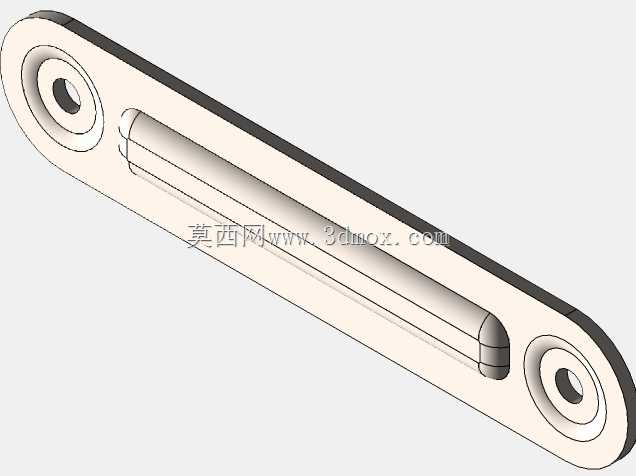

　　能够自动锁止支撑状态，除非手动操作窗扇闭合，否则受外力冲击也不会出现自行闭合的情况；同时连杆的截面采用冲压成型的加强构型，在不增加整体材料厚度的前提下提升了臂身的抗弯折强度，长期承受窗扇自重也不会出现塑性变形，适配的窗扇单扇重量覆盖常规民用外开窗的常用重量区间，不需要额外加装辅助支撑件。设计过程中也充分考虑了安装容错性，基座上的安装孔预留了一定的调节余量，现场安装时可以根据窗扇与窗框的实际配合间隙微调安装位置，抵消型材加工、现场安装带来的尺寸误差，保证窗扇开启关闭过程顺滑无卡顿，闭合时胶条压缩量均匀，满足整窗的密封性能要求。
