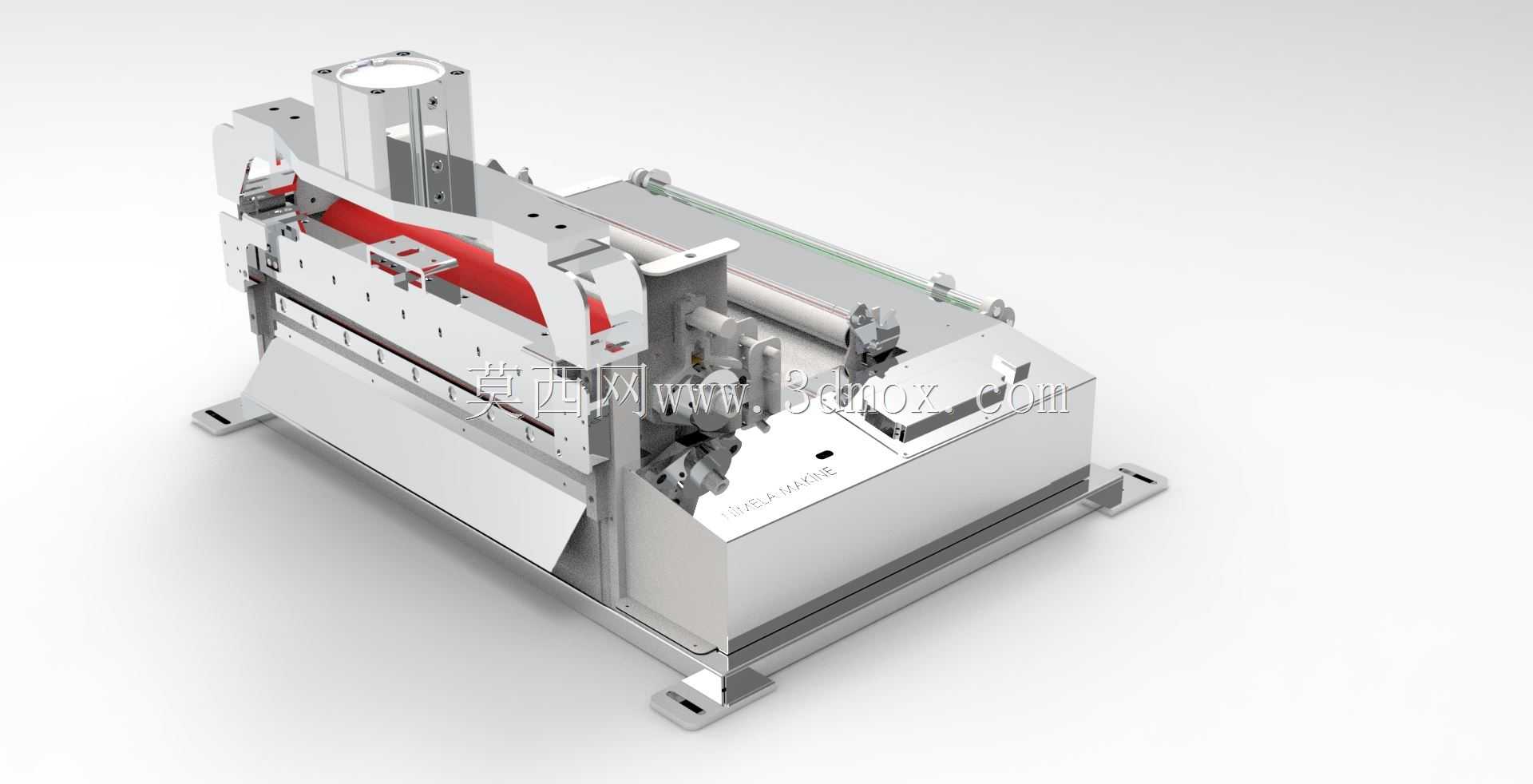

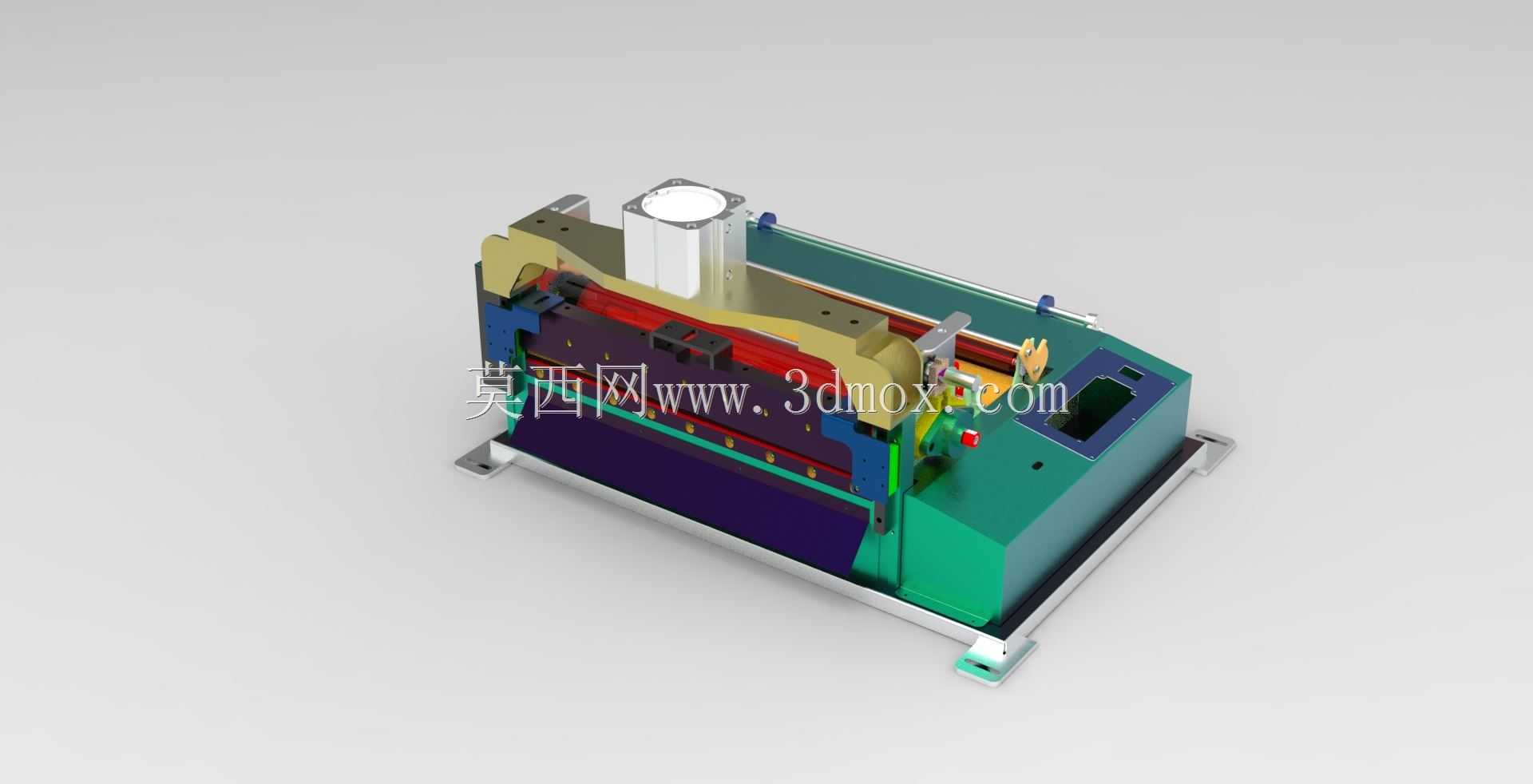

工业卷材裁切加工专用设备结构设计

　　这款设备主要面向柔性卷材的定长裁切加工场景，常见于包装材料、薄膜、薄金属带材的生产加工环节，可完成卷材的自动送料、定位、裁切全流程作业，替代传统人工裁切的低效与精度偏差问题。从结构设计来看，设备整体采用方通焊接机架作为承载基础，底部设置可调式脚座，可适配车间地面的不平整工况，安装时无需额外浇筑预埋基础，直接放置在硬化地面即可完成调平固定，整体安装边界控制在紧凑型布局范围内，适配中小批量加工车间的工位排布需求，不会占用过多生产场地空间。设备的送料单元采用辊轴式输送结构，搭配双侧导向限位机构，可根据卷材的幅宽调整导向挡边的位置，避免卷材送料过程中出现跑偏、褶皱的问题，送料辊的表面做了防滑处理，

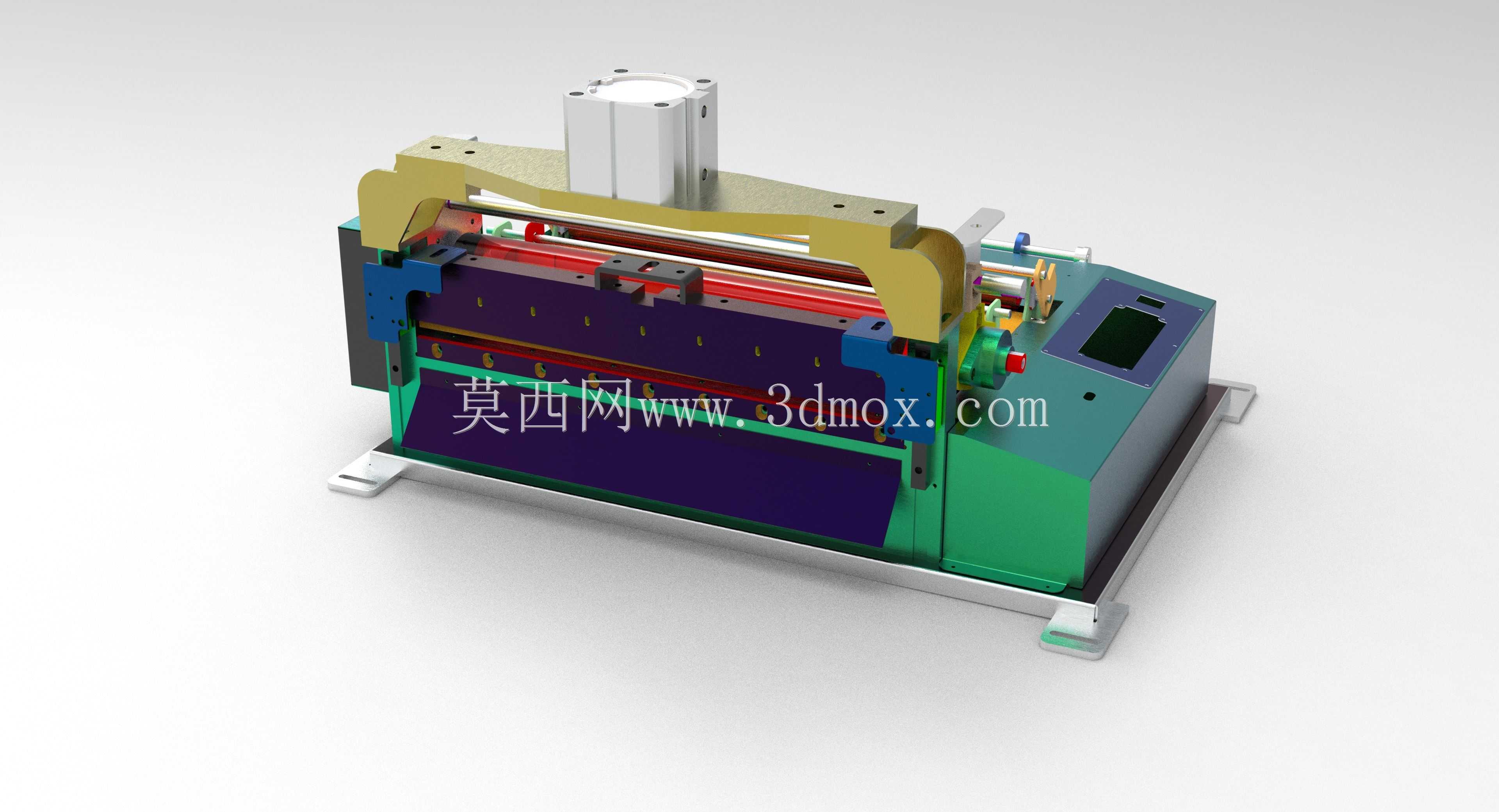

　　保证薄型材料输送时不会出现打滑导致的裁切长度误差。裁切工位采用龙门式支撑结构，裁切刀组安装在可上下滑动的直线导轨副上，驱动单元布置在机架上部，通过传动结构带动刀组完成下压裁切动作，刀组的安装位置预留了快换接口，可根据裁切材料的材质、厚度更换对应刃口的刀具，无需整体拆解裁切工位，降低日常换型维护的工作量。设备的侧边布置了传动组件与张紧调节机构，可根据输送材料的张力需求调整辊轴的张紧度，避免材料过松导致的送料滞后，或是过紧导致的材料拉伸变形。在设计过程中，所有运动部件都做了安全防护考量，裁切工位的外侧预留了防护挡板的安装位，可加装光电安全传感器，当操作人员肢体误入裁切作业区域时设备会立即停止动作，避免生产安全事故。

　　设备的电控元件安装位集中布置在机架侧部的空腔内，走线全部采用内部线槽排布，避免车间生产过程中的粉尘、切削液污染线路，同时也方便后期检修时的线路排查。从实际使用的角度出发，这款设备的结构设计充分考虑了加工场景的通用性，既可以单独作为卷材裁切工位使用，也可以对接前端的放卷机、后端的收料或堆叠机构，组成完整的卷材加工生产线，适配不同产能规模的生产需求。各部件的安装公差经过合理匹配，送料辊与裁切工位的平行度控制在合理范围内，保证裁切后的卷材断面整齐，长度尺寸一致性满足常规工业加工的精度要求，不会出现斜边、尺寸超差的问题。
