带导向升降结构的气动夹持执行机构

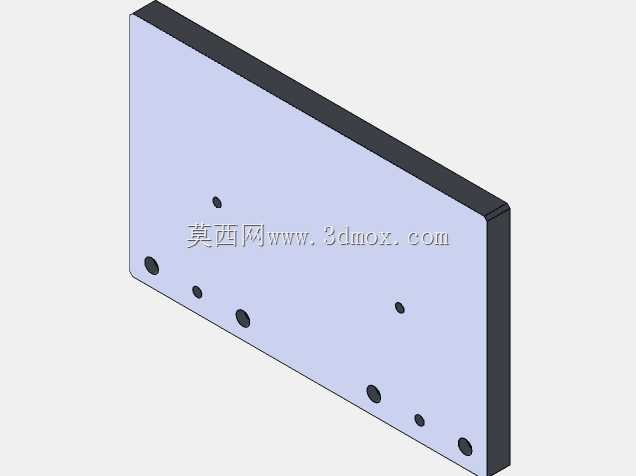

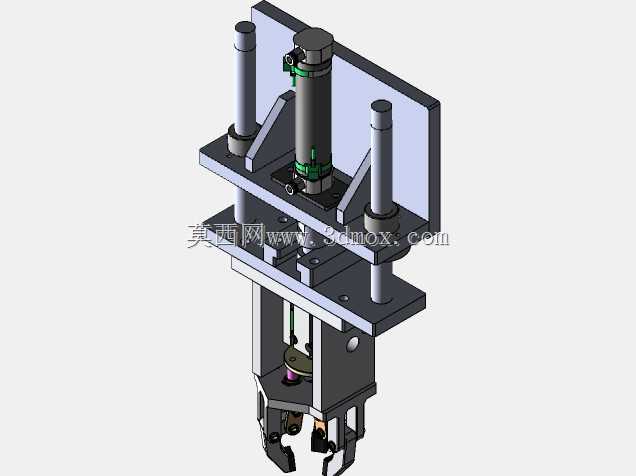

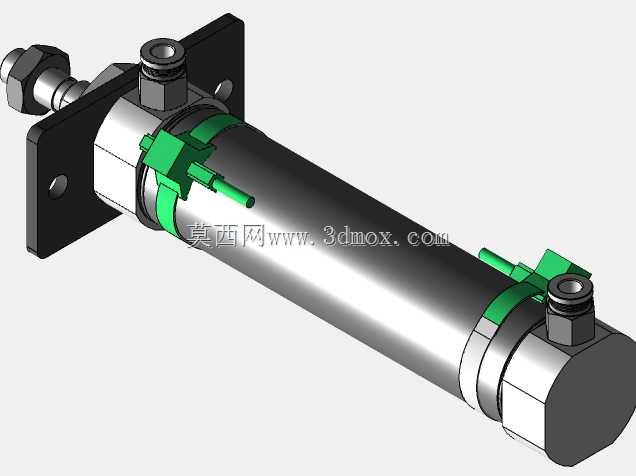

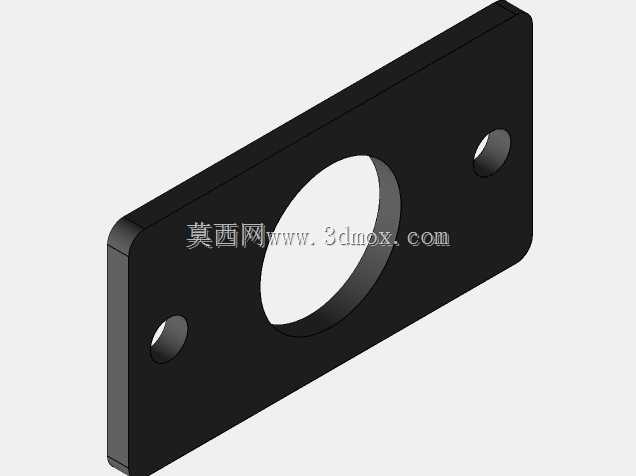

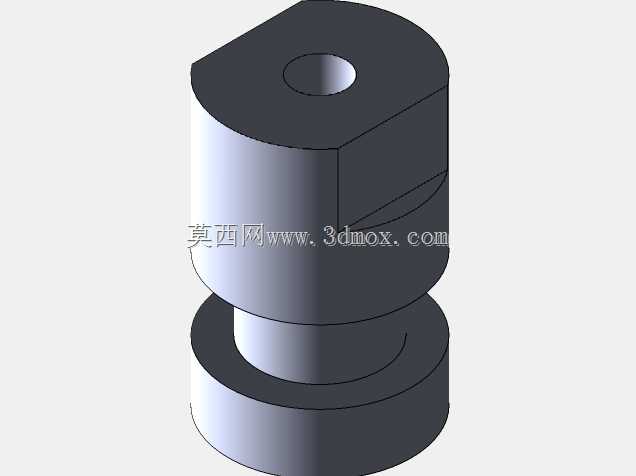

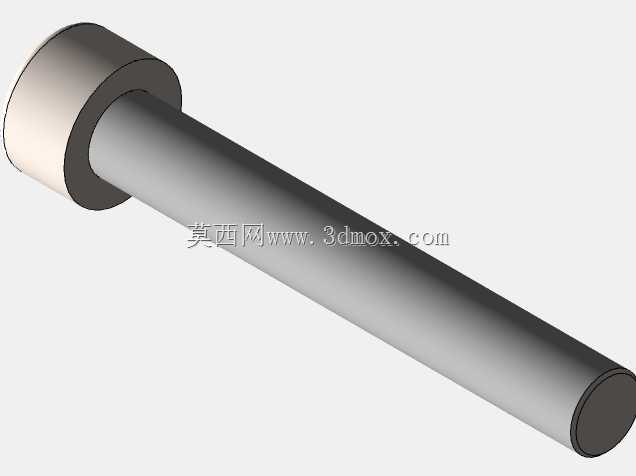

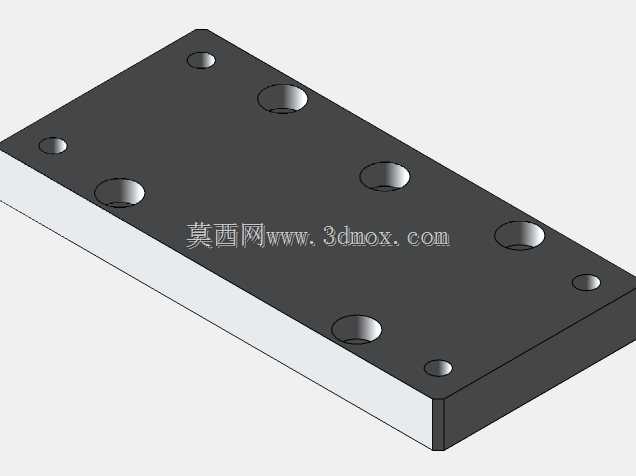

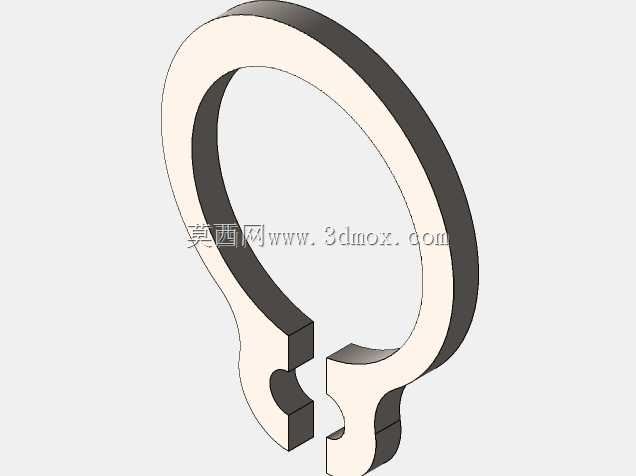

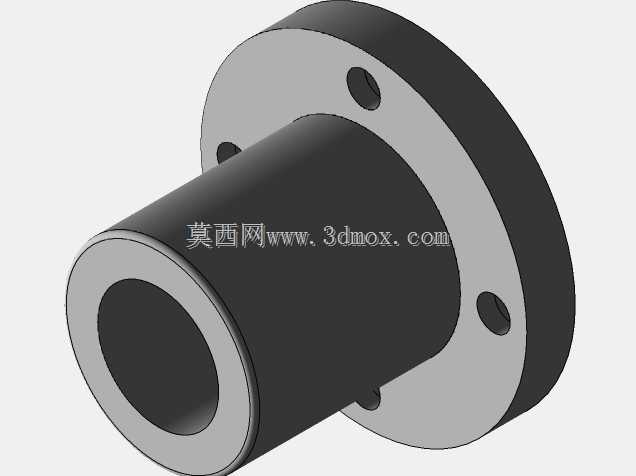

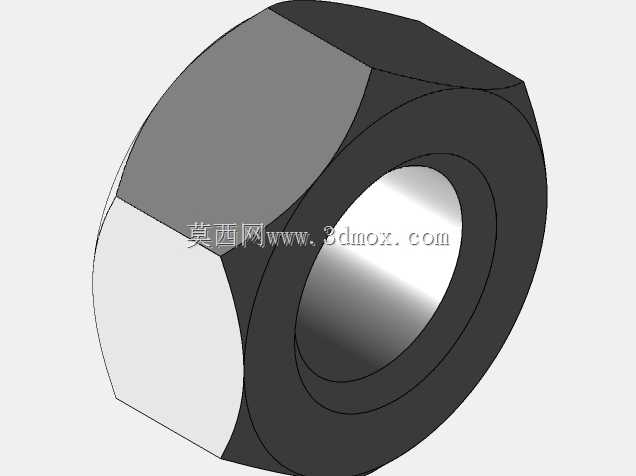

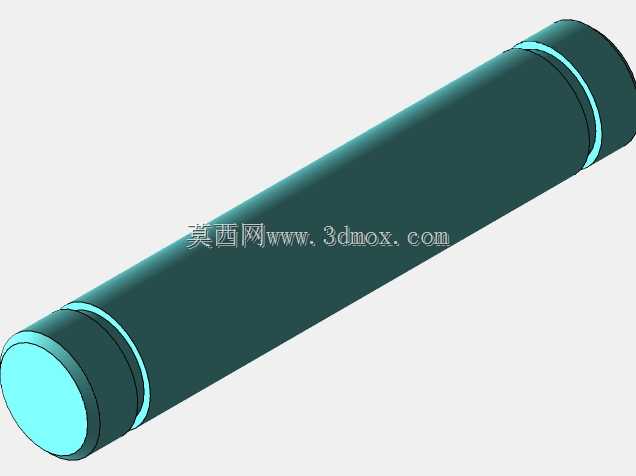

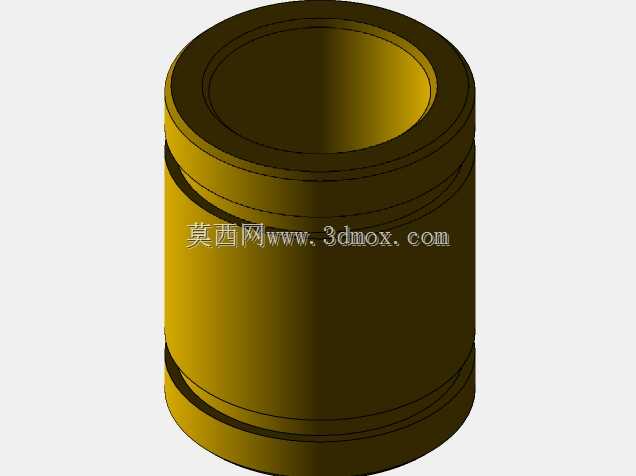

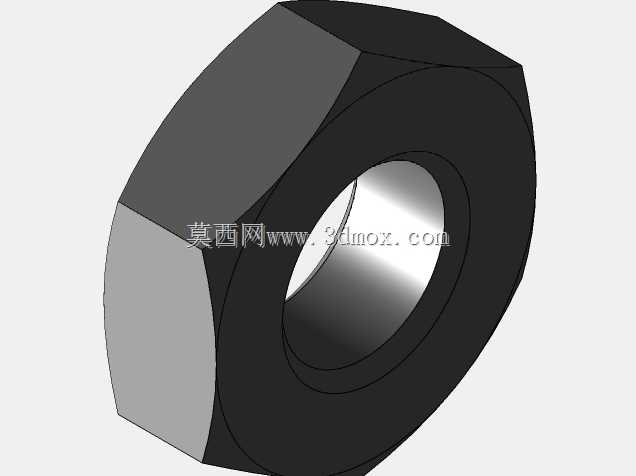

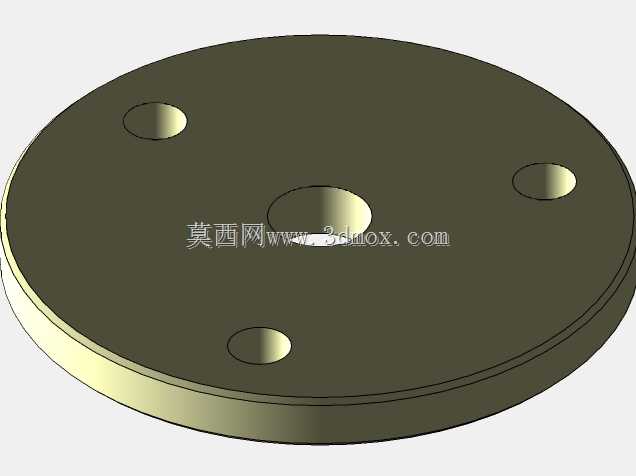

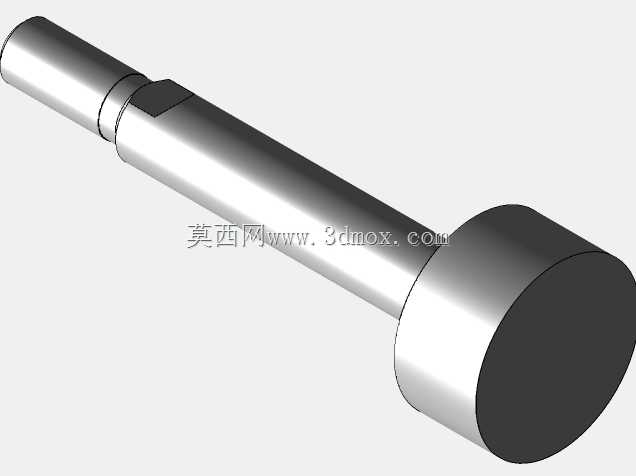

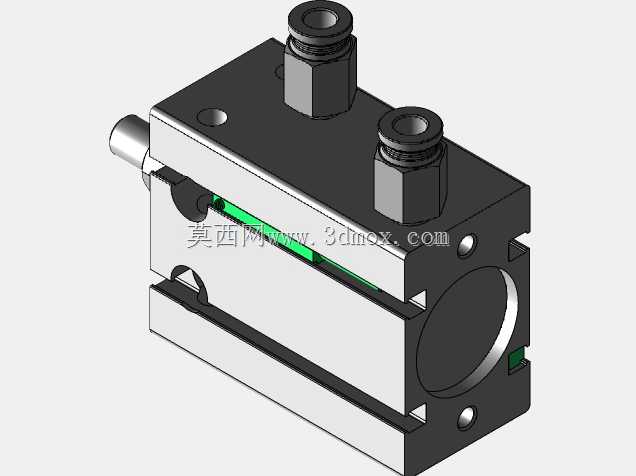

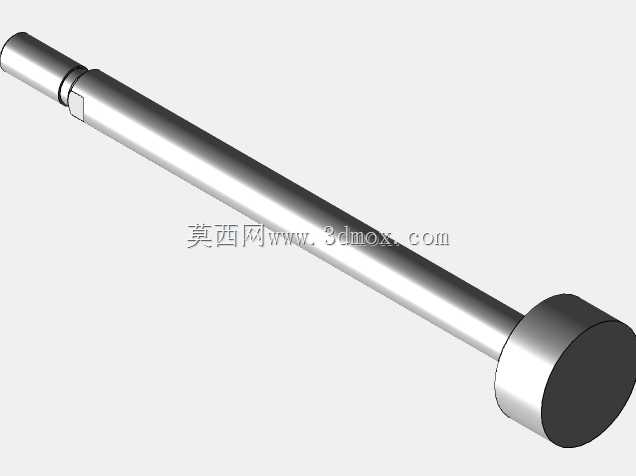

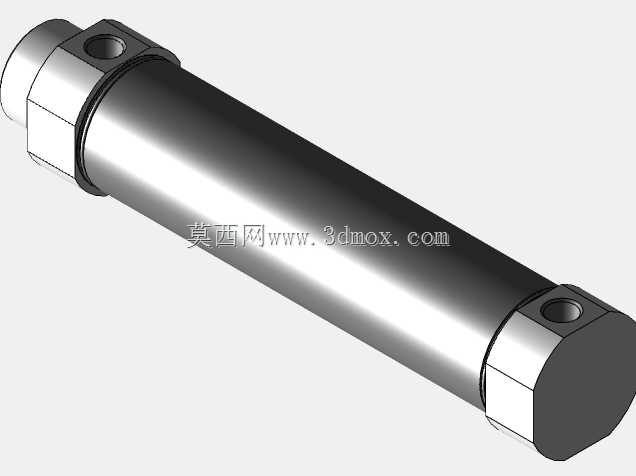

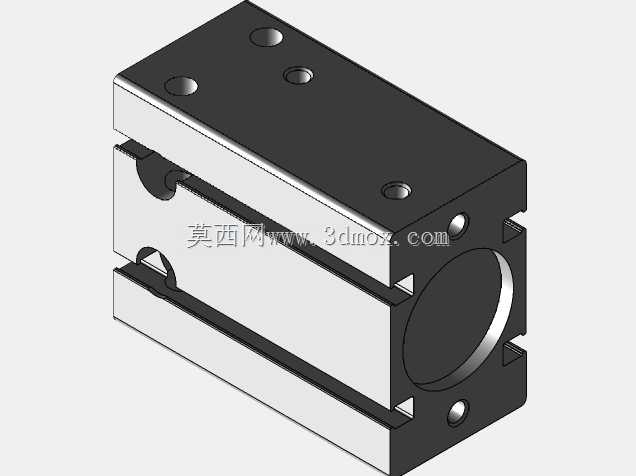

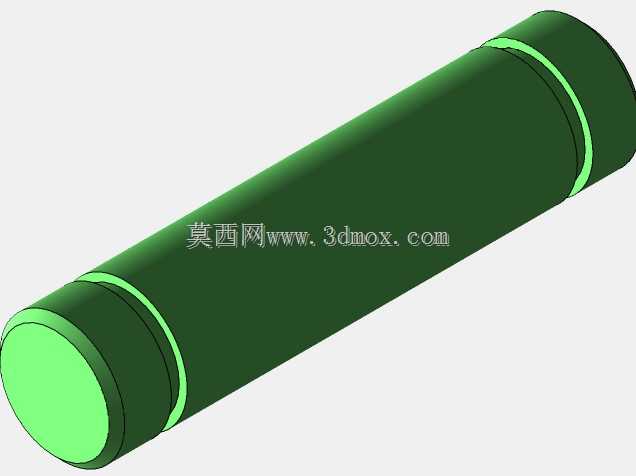

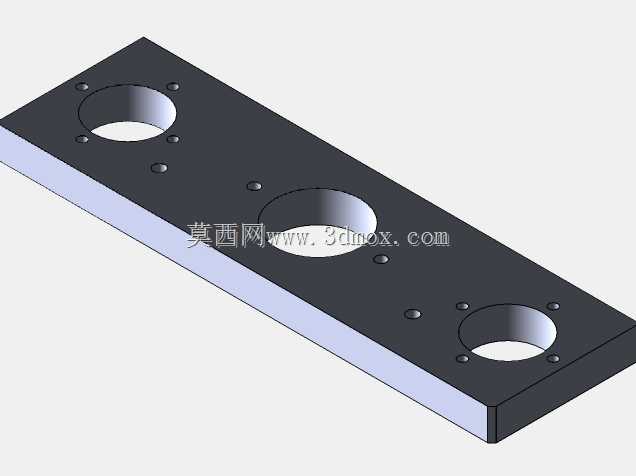

　　这套夹持执行机构主要面向自动化产线的工件上下料、工位转序场景设计，可适配小型圆柱类、异形薄壁类零件的抓取作业，常见于3C电子装配、小五金件加工、小家电组装这类需要频繁取放工件的工位。从结构布局来看，整套机构采用立式安装逻辑，背部的安装立板可直接固定在移栽模组的滑台或者机械臂末端法兰上，安装板上预留的沉孔位置适配主流的直线滑台安装孔距，不需要额外做转接板就能完成装配，整体外轮廓在垂直方向的行程预留了足够的避让空间，不会在升降过程中和周边的料架、治具产生干涉。驱动部分采用标准笔形气缸作为升降动力源，两根平行布置的光轴导轨搭配直线轴承做运动导向，相比单导杆结构能完全抵消气缸活塞杆承受的径向弯矩，避免长期运行后出现活塞杆磨损、漏气的问题，

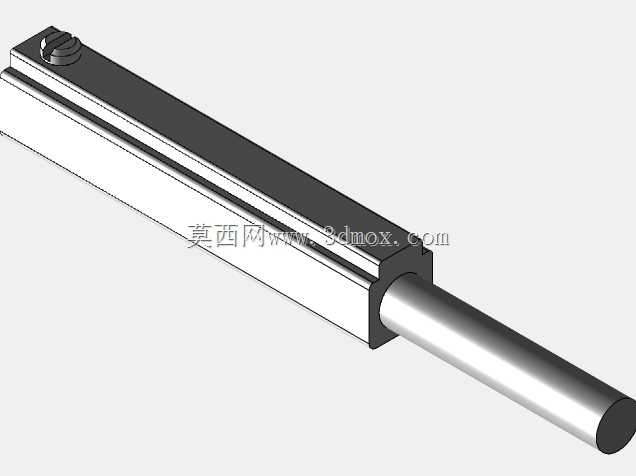

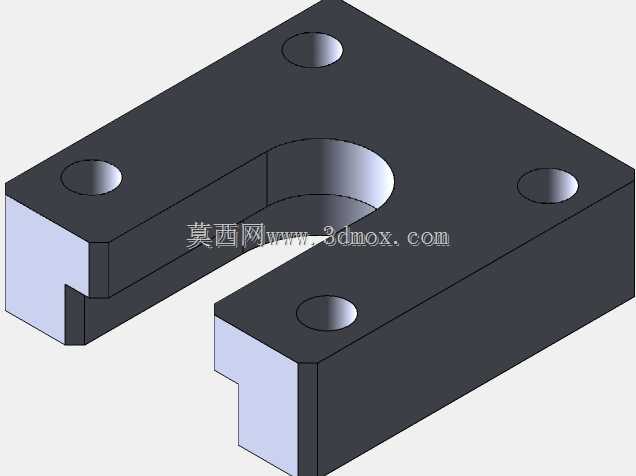

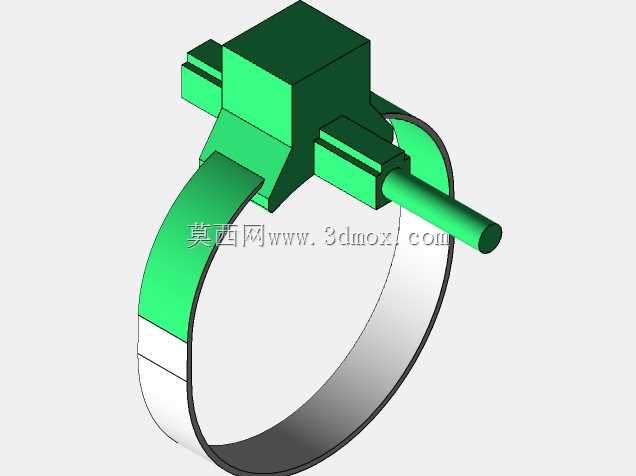

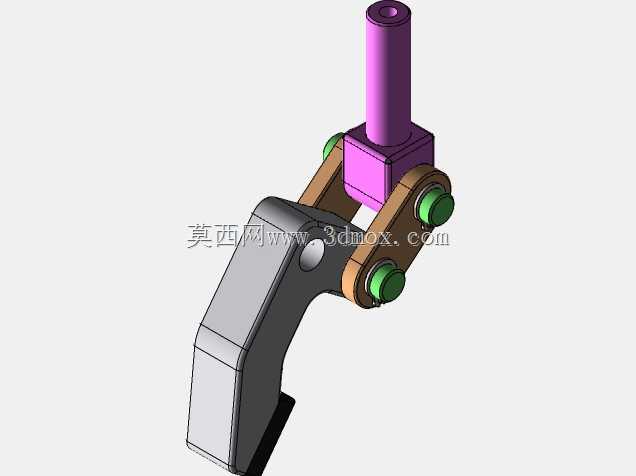

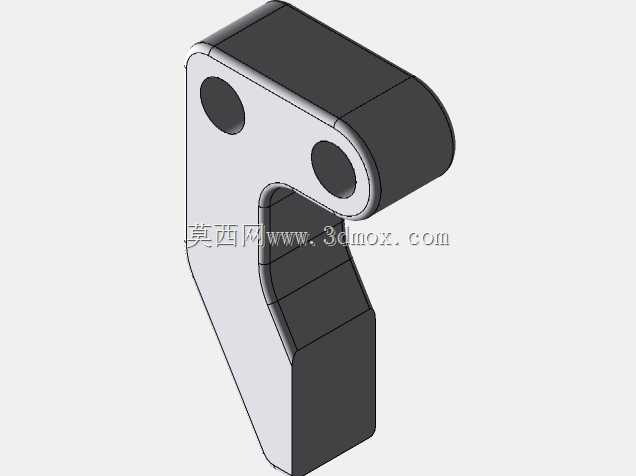

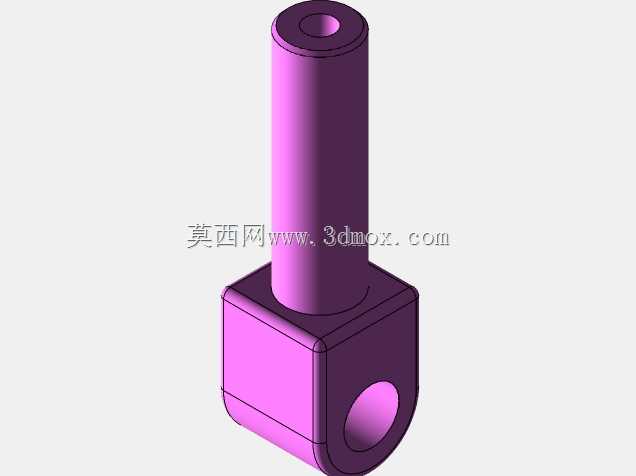

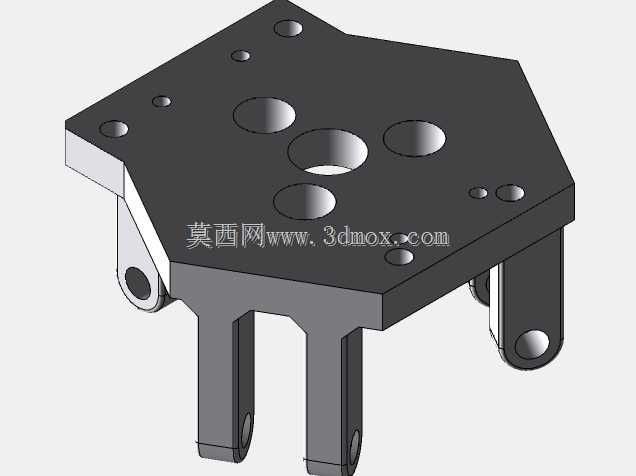

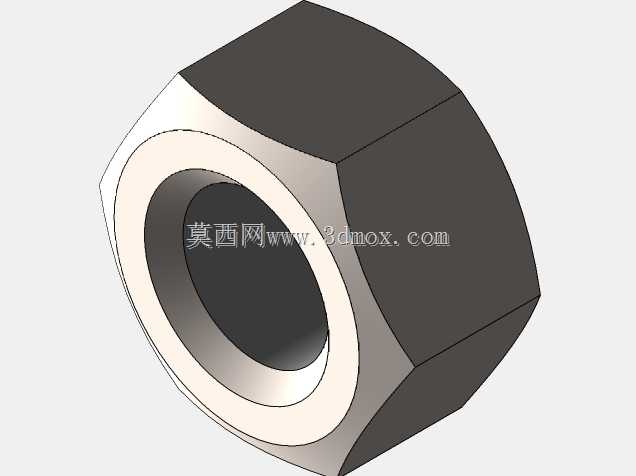

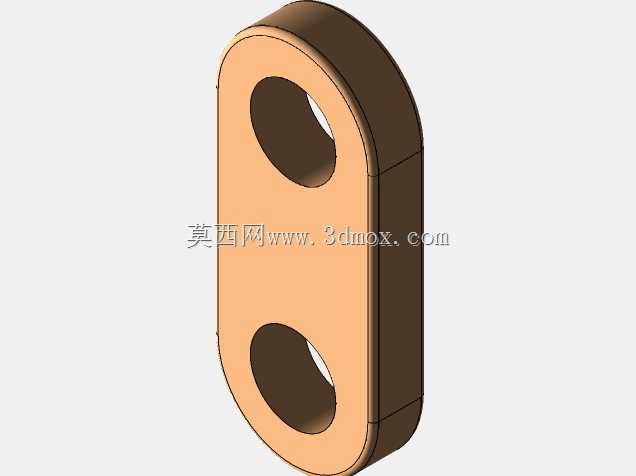

　　升降行程的限位通过安装板上的硬限位块做机械限位，同时气缸自带的磁环可配合磁性开关输出到位信号，方便接入设备的PLC控制系统做逻辑联动。末端的夹持部分采用平行气爪作为执行元件，气爪的夹指位置做了可更换设计，可根据被抓取工件的外形更换仿形夹头，夹指内侧预留了安装防滑垫或者真空吸附孔的位置，针对表面易划伤的工件可以直接加装聚氨酯垫，针对有透气孔的小型工件也可以扩展辅助吸附功能，避免抓取过程中工件脱落。设计过程中对整体的重量做了控制，除了导向轴、气缸等标准件之外，安装板、连接支架都采用铝合金材质加工，在保证结构刚性的前提下降低了整体负载，适配移栽模组的负载选型要求，不会因为执行端过重导致模组运行抖动、定位精度下降。

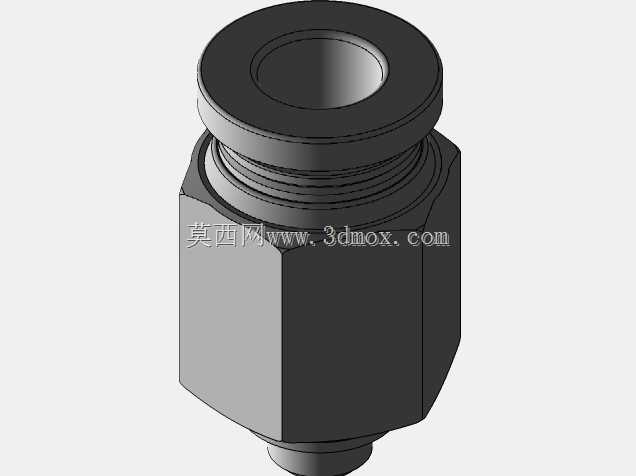

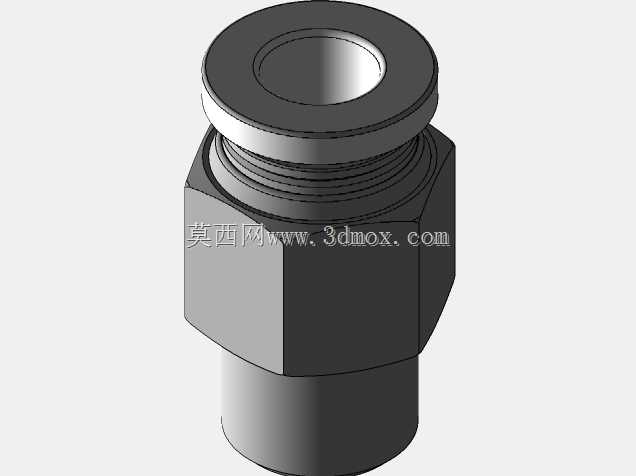

　　整套机构的气路走线都做了内置处理，气管沿着立板和支架的走线槽布置，不会在运动过程中出现气管拖拽、和其他部件剐蹭的问题，日常维护时只需要定期给直线轴承、气爪的滑动面加注润滑脂，检查气缸的密封件磨损情况即可，不需要复杂的拆解维护。在安装边界上，整套机构的横向宽度控制在小尺寸移栽模组的滑台宽度范围内，升降到下极限位置时，夹指最低点距离安装板顶面的距离预留了足够的工件取放空间，可适配高度在一定范围内的多层料架取料需求，不需要额外调整机构的安装高度就能兼容同系列不同规格的工件抓取作业。
