旋转口罩与橡皮一体化生产设备结构设计

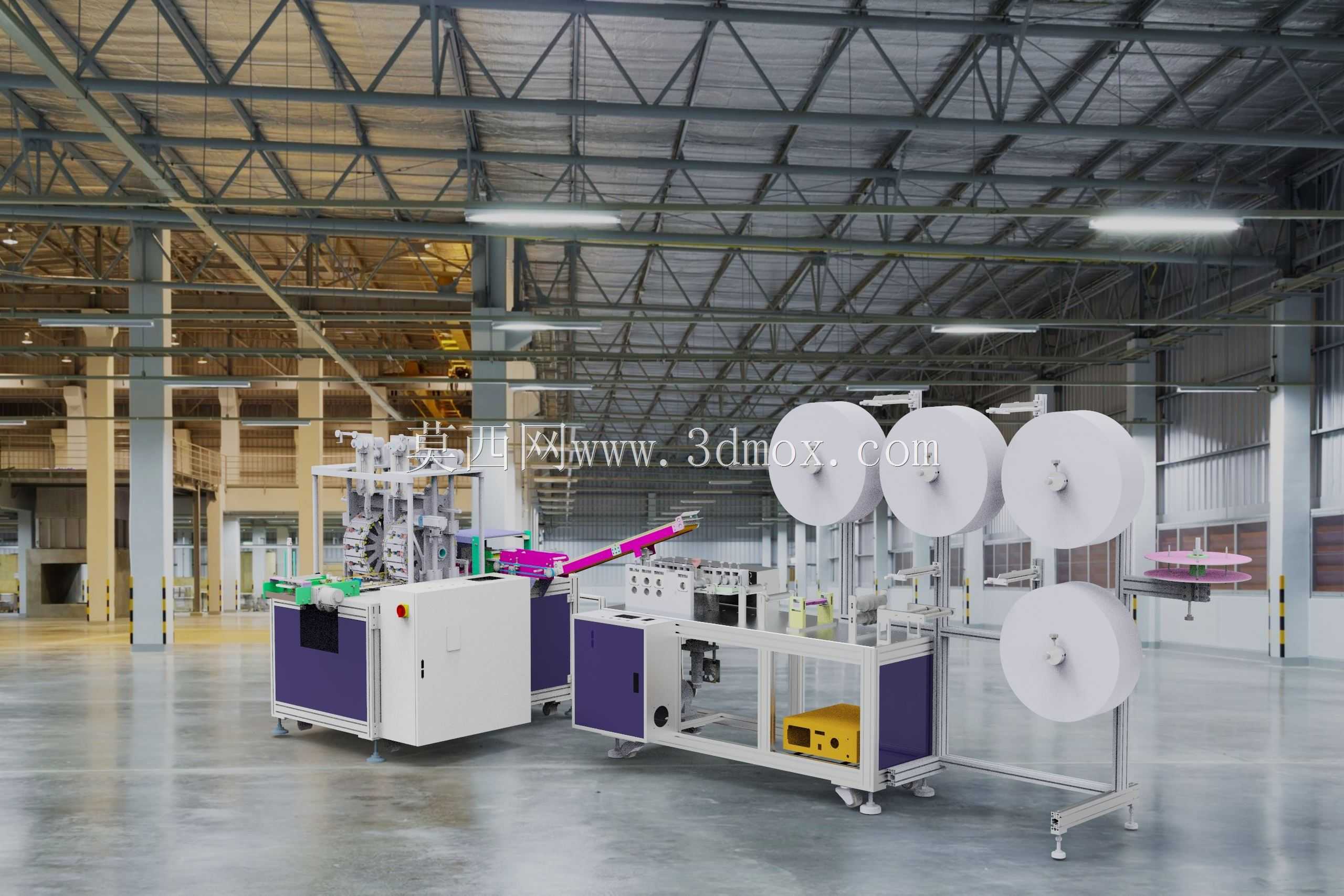

　　这套旋转工位集成设备主要面向卫生防护用品与小型橡塑制品的共线生产场景，适配中小规模生产车间的多品类柔性排产需求，可在同一台设备上完成旋转式折叠口罩的成型工序，以及橡皮类文具配件的裁切、压合工序，减少车间设备占地与重复的物料转运环节。设备整体采用分段式机架布局，前段为多卷料放料架，设置五个独立放卷轴，分别承接口罩无纺布、熔喷布、鼻梁条、橡皮原料带等不同卷材，每个放卷轴都配备独立的张力调节结构，避免不同材质料带因为拉伸率差异出现送料偏移、拉断的问题，放料架底部预留120mm的地面调整脚杯安装空间，可适配车间环氧地坪、水泥地坪的不同平整度要求，整机安装边界控制在长4200mm、宽1800mm、高1900mm范围内，无需额外开挖地面基础，

　　利用现有车间电源接口即可完成布设。中段为核心旋转加工工位，采用间歇式旋转转盘结构，转盘上均匀分布6组工装夹具，可同步完成料带牵引、超声波焊接、边料裁切、橡皮压合、成品脱模的工序流转，转盘的旋转节拍可根据不同产品的加工时长单独调整，切换生产品类时仅需更换对应夹具模块、调整焊接头的下压行程，无需整体拆解设备结构，单批次换型时间可控制在40分钟以内。设备的电控柜与气动元件集成在机架两侧的封闭柜体内，柜体侧面开设散热通风格栅，预留气源接口与电源接线端口，布线全部采用机架内部暗藏式走线，避免生产过程中物料掉落剐蹭线路引发故障。后段为成品出料输送段，采用窄幅皮带输送结构，将加工完成的成品直接输送到下一工序的质检工位，输送速度与转盘节拍保持联动，

　　不会出现成品堆积掉落的问题。设计过程中重点考虑了不同材质的加工适配性，针对口罩面料的易褶皱特性，在送料路径上设置了多组导向压辊，保证料带进入焊接工位时的平整度；针对橡皮材质的弹性形变特性，在压合工位设置了弹性缓冲压头，避免压合过程中橡皮出现变形、开裂的问题。设备的操作面板设置在机架前端侧方，高度适配站立操作的人体工程学要求，操作人员可在上下料的同时直接调整设备参数，无需往返走动。机架整体采用工业铝型材与钣金封板组合结构，兼顾结构强度与设备轻量化需求，封板表面做喷塑处理，可适配车间日常的清洁消毒要求，不会因为消毒试剂腐蚀出现表层脱落的问题。
